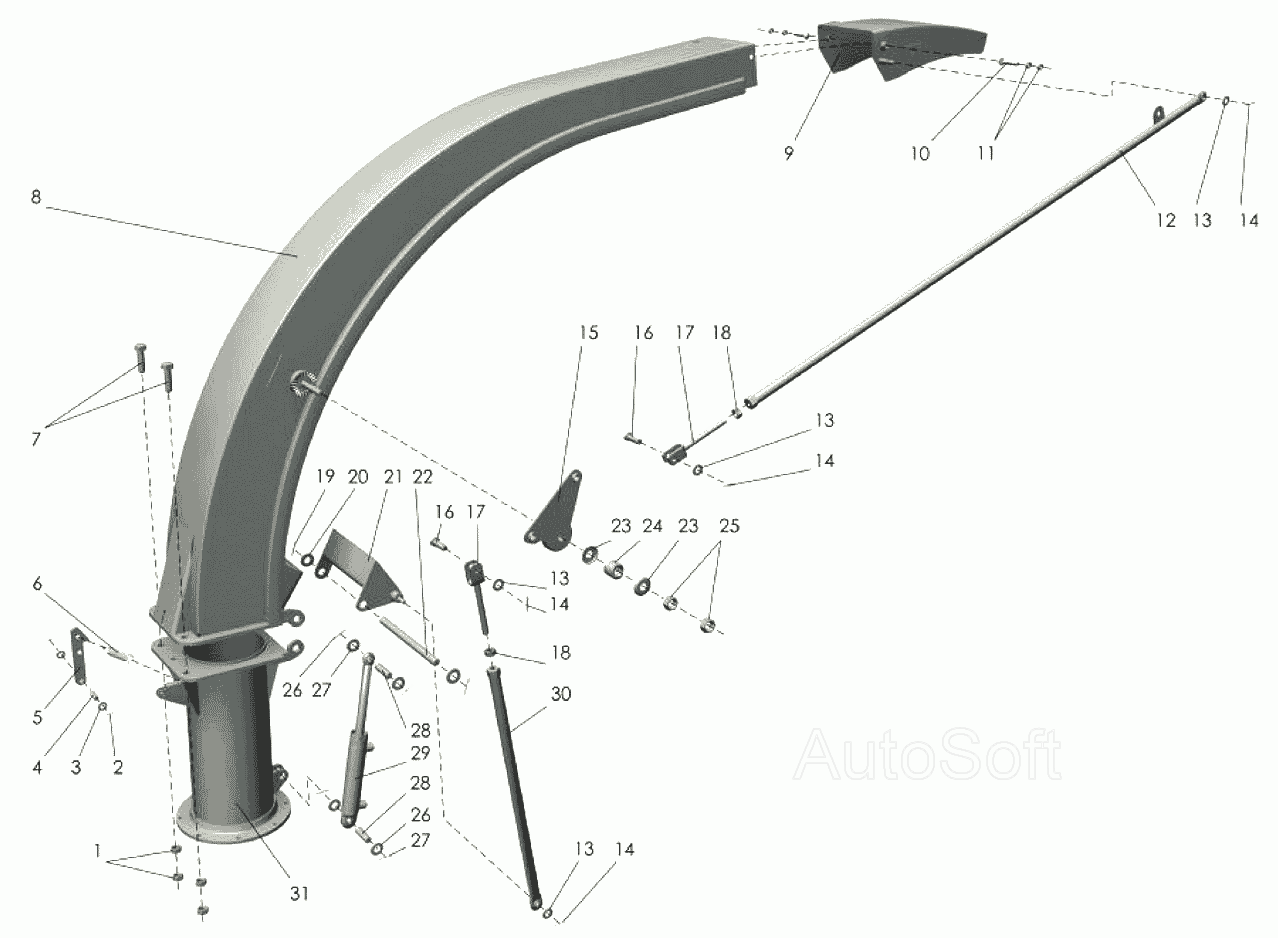

Силосопровод КСД-2,0 "Sterh". Каталог 2007г.

Колеса КСД-2,0 "Sterh" Основание силосопровода КСД-2,0 "Sterh"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М16-6Н.04.019 ГОСТ5915-70

Заводской номер: [Гайка М16-6Н.04.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М16-6Н.04.019 ГОСТ5915-70]
4
2

Номер детали на чертеже:

2

Шплинт 3,2х20.019 ГОСТ397-79

Заводской номер: [Шплинт 3,2х20.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 3,2х20.019 ГОСТ397-79]
2
3

Номер детали на чертеже:

3

Шайба 12.01.019 ГОСТ11371-78

Заводской номер: [Шайба 12.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 12.01.019 ГОСТ11371-78]
2
4

Номер детали на чертеже:

4

Ось 2-12h11х40Ст35-Б-5-Н ГОСТ9650-80

Заводской номер: [Ось 2-12h11х40Ст35-Б-5-Н ГОСТ9650-80] Количество на модель: 1
[Ось 2-12h11х40Ст35-Б-5-Н ГОСТ9650-80]
1
5

Номер детали на чертеже:

5

Крючок

Заводской номер: КСД-06.03.434 Количество на модель: 1
КСД-06.03.434
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: КСД-06.00.606А Количество на модель: 1
КСД-06.00.606А
1
7

Номер детали на чертеже:

7

Болт М16-6gх55.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М16-6gх55.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М16-6gх55.88.35.019 ГОСТ7798-70]
2
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КСД-07.01.000В Количество на модель: 1
КСД-07.01.000В
1
9

Номер детали на чертеже:

9

Козырек

Заводской номер: КСД-07.02.000Б Количество на модель: 1
КСД-07.02.000Б
1
10

Номер детали на чертеже:

10

Болт М10х55.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х55.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М10х55.46.019 ГОСТ7802-81]
2
11

Номер детали на чертеже:

11

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М10-6Н.6.019 ГОСТ5915-70]
4
12

Номер детали на чертеже:

12

Тяга

Заводской номер: КСД-07.05.010Г Количество на модель: 1
КСД-07.05.010Г
1
14

Номер детали на чертеже:

14

Шплинт 3,2х25.019 ГОСТ397-79

Заводской номер: [Шплинт 3,2х25.019 ГОСТ397-79] Количество на модель: 4
[Шплинт 3,2х25.019 ГОСТ397-79]
4
15

Номер детали на чертеже:

15

Рычаг

Заводской номер: КСД-07.04.000В Количество на модель: 1
КСД-07.04.000В
1
16

Номер детали на чертеже:

16

Ось

Заводской номер: КСД-18.00.602Б Количество на модель: 2
КСД-18.00.602Б
2
17

Номер детали на чертеже:

17

Тяга

Заводской номер: КСД-07.05.020 Количество на модель: 2
КСД-07.05.020
2
18

Номер детали на чертеже:

18

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М12-6Н.6.019 ГОСТ5915-70]
2
19

Номер детали на чертеже:

19

Шплинт 4,0х50.019 ГОСТ397-79

Заводской номер: [Шплинт 4,0х50.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 4,0х50.019 ГОСТ397-79]
2
20

Номер детали на чертеже:

20

Шайба 20.01.019 ГОСТ11371-78

Заводской номер: [Шайба 20.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 20.01.019 ГОСТ11371-78]
2
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: КСД-07.03.000В Количество на модель: 1
КСД-07.03.000В
1
22

Номер детали на чертеже:

22

Ось

Заводской номер: КСД-07.00.603 Количество на модель: 1
КСД-07.00.603
1
23

Номер детали на чертеже:

23

Чашка

Заводской номер: КСД-07.00.401 Количество на модель: 2
КСД-07.00.401
2
24

Номер детали на чертеже:

24

Пружина

Заводской номер: РСМ-10.08.01.624 Количество на модель: 1
РСМ-10.08.01.624
1
25

Номер детали на чертеже:

25

Гайка М14-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М14-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М14-6Н.6.019 ГОСТ5915-70]
2
28

Номер детали на чертеже:

28

Ось

Заводской номер: КСД-07.00.607 Количество на модель: 2
КСД-07.00.607
2
29

Номер детали на чертеже:

29

Гидроцилиндр ТУ-23.120-86

Заводской номер: ГА-93.000-02 Количество на модель: 1
ГА-93.000-02
1
30

Номер детали на чертеже:

30

Тяга

Заводской номер: КСД-07.05.010А-01 Количество на модель: 1
КСД-07.05.010А-01
1
31

Номер детали на чертеже:

31

Опора

Заводской номер: КСД-06.03.000А Количество на модель: 1
КСД-06.03.000А
1
