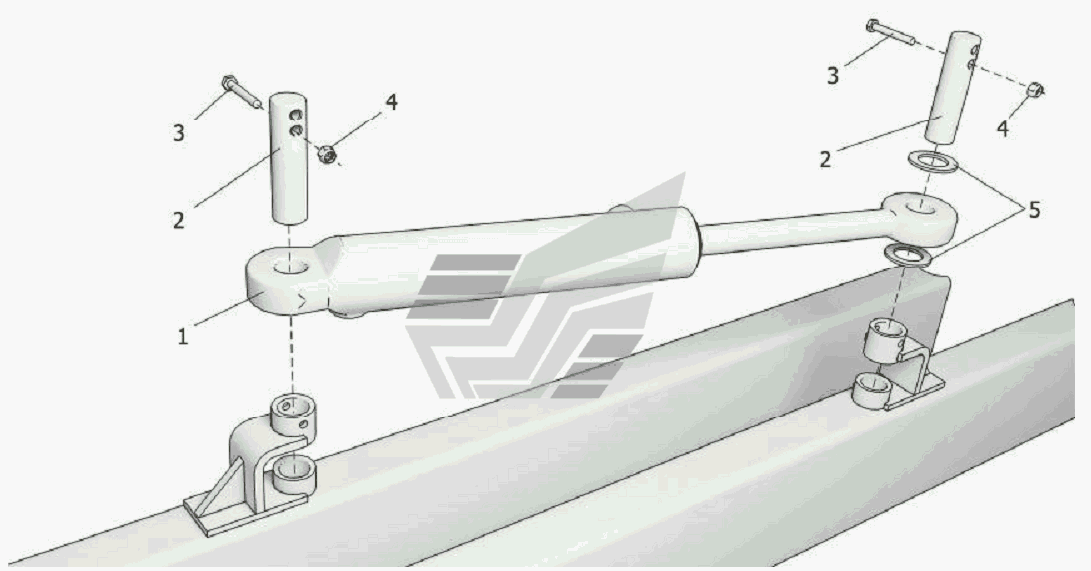

Гидроцилиндр сницы КДК-184. Каталог 2011г.

Механизм поворота КДК-184 Корпус косилки КДК-184

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: Ц 63.32.190.01.24 Количество на модель: 1
Удалить из закладок
В закладки
Ц 63.32.190.01.24
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КДК-184.00.00.615 Количество на модель: 2
Удалить из закладок
В закладки
КДК-184.00.00.615
2
3

Номер детали на чертеже:

3

Болт

Заводской номер: М6-6gх45.88.35.019 Количество на модель: 2
Удалить из закладок
В закладки
М6-6gх45.88.35.019
2
4

Номер детали на чертеже:

4

Гайка

Заводской номер: М6 Количество на модель: 2
Удалить из закладок
В закладки
М6
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: С24.01.019 Количество на модель: 2
Удалить из закладок
В закладки
С24.01.019
2
