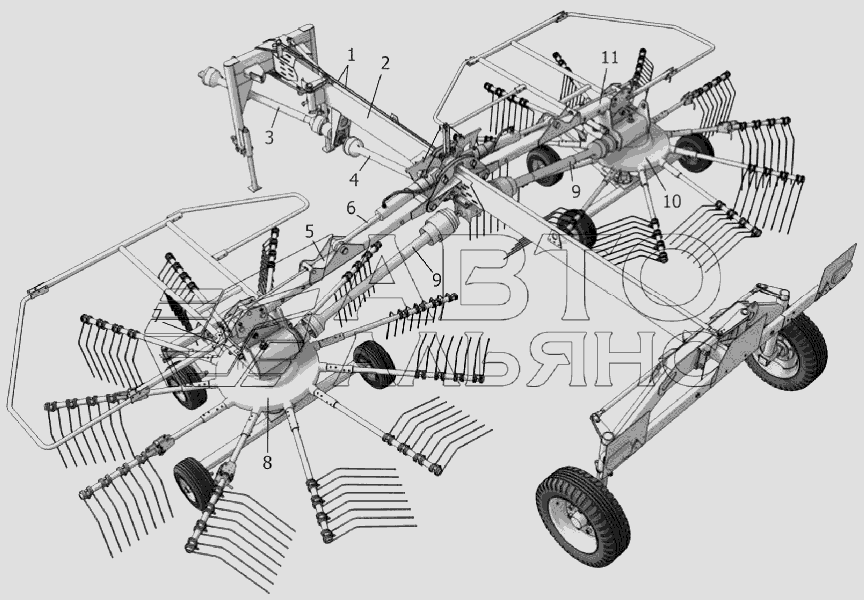

Общий вид ГРП-810 ГРП-810 "Kolibri Duo". Каталог 2011г.

Шасси ГРП-810 "Kolibri Duo"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шнур

Заводской номер: ГРП-811.00.00.010 Количество на модель: 2
ГРП-811.00.00.010
2
2

Номер детали на чертеже:

2

Шасси

Заводской номер: ГРП-811.01.00.000 Количество на модель: 1
ГРП-811.01.00.000
1
3

Номер детали на чертеже:

3

Карданный вал

Заводской номер: 1035/1550/КН/Х355,3-94 Количество на модель: 1
1035/1550/КН/Х355,3-94
1
4

Номер детали на чертеже:

4

Карданный вал

Заводской номер: 1035/1350/КН/Х351-Х351 Количество на модель: 1
1035/1350/КН/Х351-Х351
1
5

Номер детали на чертеже:

5

Балка ротора

Заводской номер: ГРП-810.02.00.050-01 Количество на модель: 1
ГРП-810.02.00.050-01
1
6

Номер детали на чертеже:

6

Установка гидрооборудования

Заводской номер: ГРП-811.09.00.000 Количество на модель: 1
ГРП-811.09.00.000
1
7

Номер детали на чертеже:

7

Ручка

Заводской номер: ГРП-811.00.00.100 Количество на модель: 2
ГРП-811.00.00.100
2
8

Номер детали на чертеже:

8

Ротор

Заводской номер: ГРП-811.05.00.000А-01 Количество на модель: 1
ГРП-811.05.00.000А-01
1
9

Номер детали на чертеже:

9

Карданный вал

Заводской номер: 60105/1250/КН/637-16Р Количество на модель: 2
60105/1250/КН/637-16Р
2
10

Номер детали на чертеже:

10

Ротор

Заводской номер: ГРП-811.05.00.000А Количество на модель: 1
ГРП-811.05.00.000А
1
11

Номер детали на чертеже:

11

Балка ротора

Заводской номер: ГРП-810.02.00.050 Количество на модель: 1
ГРП-810.02.00.050
1
