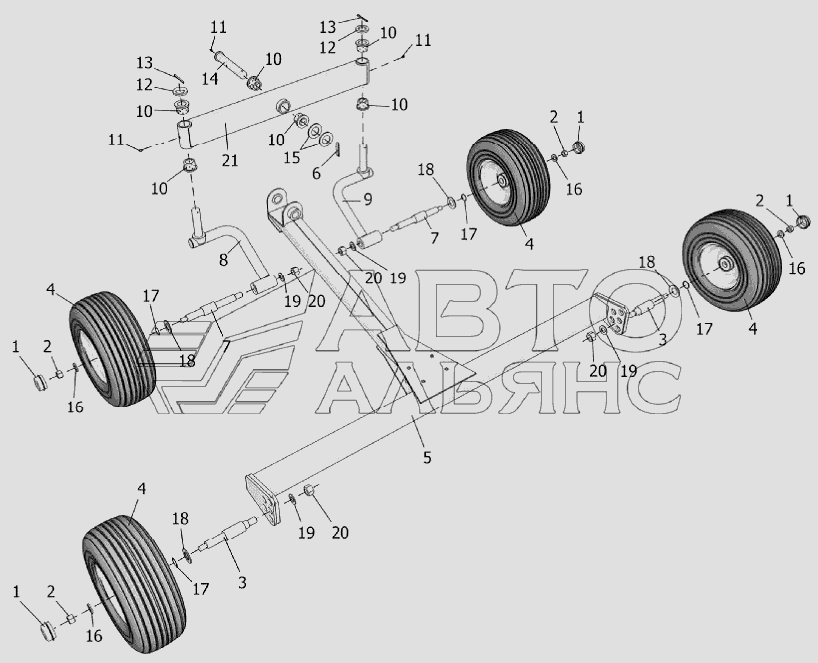

Шасси тележки ГРП-810 "Kolibri Duo". Каталог 2011г.

Граблины ГРП-811.05.03.030/-01 ГРП-810 "Kolibri Duo"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колпак

Заводской номер: CAP 052 PUSH ON Количество на модель: 4
CAP 052 PUSH ON
4
2

Номер детали на чертеже:

2

Гайка

Заводской номер: ISO 7042-M16-8 Количество на модель: 4
ISO 7042-M16-8
4
3

Номер детали на чертеже:

3

Ось

Заводской номер: ГРП-811.05.02.607 Количество на модель: 2
ГРП-811.05.02.607
2
4

Номер детали на чертеже:

4

Колесо в сборе

Заводской номер: V-557B01-NA71J Количество на модель: 4
V-557B01-NA71J
4
5

Номер детали на чертеже:

5

Сница

Заводской номер: ГРП-811.05.02.060 Количество на модель: 1
ГРП-811.05.02.060
1
6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 8х45.019 Количество на модель: 1
8х45.019
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: ГРП-811.05.02.605 Количество на модель: 2
ГРП-811.05.02.605
2
8

Номер детали на чертеже:

8

Труба

Заводской номер: ГРП-811.05.02.040А-01 Количество на модель: 1
ГРП-811.05.02.040А-01
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: ГРП-811.05.02.040А Количество на модель: 1
ГРП-811.05.02.040А
1
10

Номер детали на чертеже:

10

Втулка фланцевая

Заводской номер: 30405030 Количество на модель: 6
30405030
6
11

Номер детали на чертеже:

11

Масленка

Заводской номер: 1.1 Ц6 Количество на модель: 3
1.1 Ц6
3
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ГРП-810.03.02.407 Количество на модель: 2
ГРП-810.03.02.407
2
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: 5х50.019 Количество на модель: 2
5х50.019
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: ГРП-810.03.02.603 Количество на модель: 1
ГРП-810.03.02.603
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: С30.01.019 Количество на модель: 2
С30.01.019
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ГРП-811.05.02.404 Количество на модель: 4
ГРП-811.05.02.404
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: ГРП-811.05.02.402 Количество на модель: 4
ГРП-811.05.02.402
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: ГРП-811.05.02.403 Количество на модель: 4
ГРП-811.05.02.403
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: А.20.01.019 Количество на модель: 4
А.20.01.019
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: ISO 7042-M20-8 Количество на модель: 4
ISO 7042-M20-8
4
21

Номер детали на чертеже:

21

Балка

Заводской номер: ГРП-811.05.02.050 Количество на модель: 1
ГРП-811.05.02.050
1
