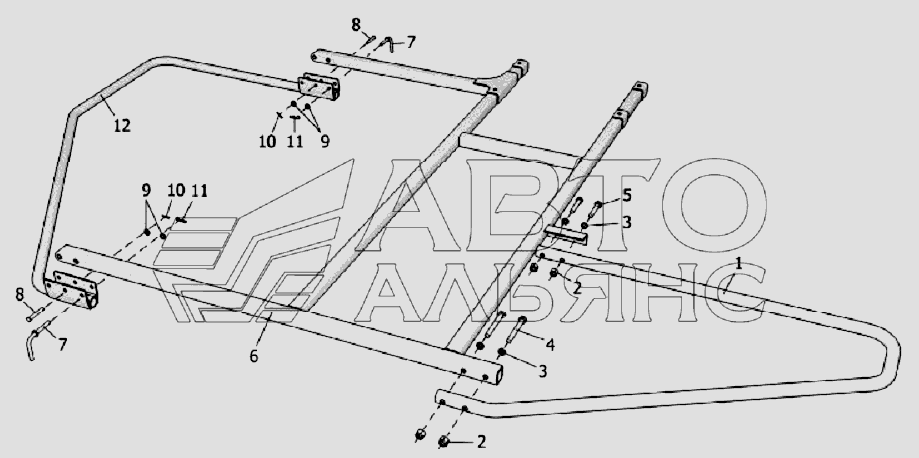

Ограждение ГРП-811.05.04.000 (правое) ГРП-810 "Kolibri Duo". Каталог 2011г.

Ротор ГРП-811.05.00.000А-01 (левый) ГРП-810 "Kolibri Duo" Ограждение ГРП-811.05.04.000-01 (левое) ГРП-810 "Kolibri Duo"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: ГРП-810.03.04.805 Количество на модель: 1
ГРП-810.03.04.805
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: М12-6Н.8.019 Количество на модель: 4
М12-6Н.8.019
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 12Т.65Г.019 Количество на модель: 4
12Т.65Г.019
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: М12-6gх100.88.019 Количество на модель: 2
М12-6gх100.88.019
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: М12-6gх70.88.019 Количество на модель: 2
М12-6gх70.88.019
2
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: ГРП-810.03.04.010 Количество на модель: 1
ГРП-810.03.04.010
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: ГРП-810.03.04.030 Количество на модель: 2
ГРП-810.03.04.030
2
8

Номер детали на чертеже:

8

Ось

Заводской номер: 6-10h11х60.019 Количество на модель: 2
6-10h11х60.019
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: С10.01.019 Количество на модель: 4
С10.01.019
4
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: 3,2х20.019 Количество на модель: 2
3,2х20.019
2
11

Номер детали на чертеже:

11

Шплинт

Заводской номер: 2.2,0х28.019 Количество на модель: 2
2.2,0х28.019
2
12

Номер детали на чертеже:

12

Труба ограждения

Заводской номер: ГРП-811.05.04.020 Количество на модель: 1
ГРП-811.05.04.020
1
