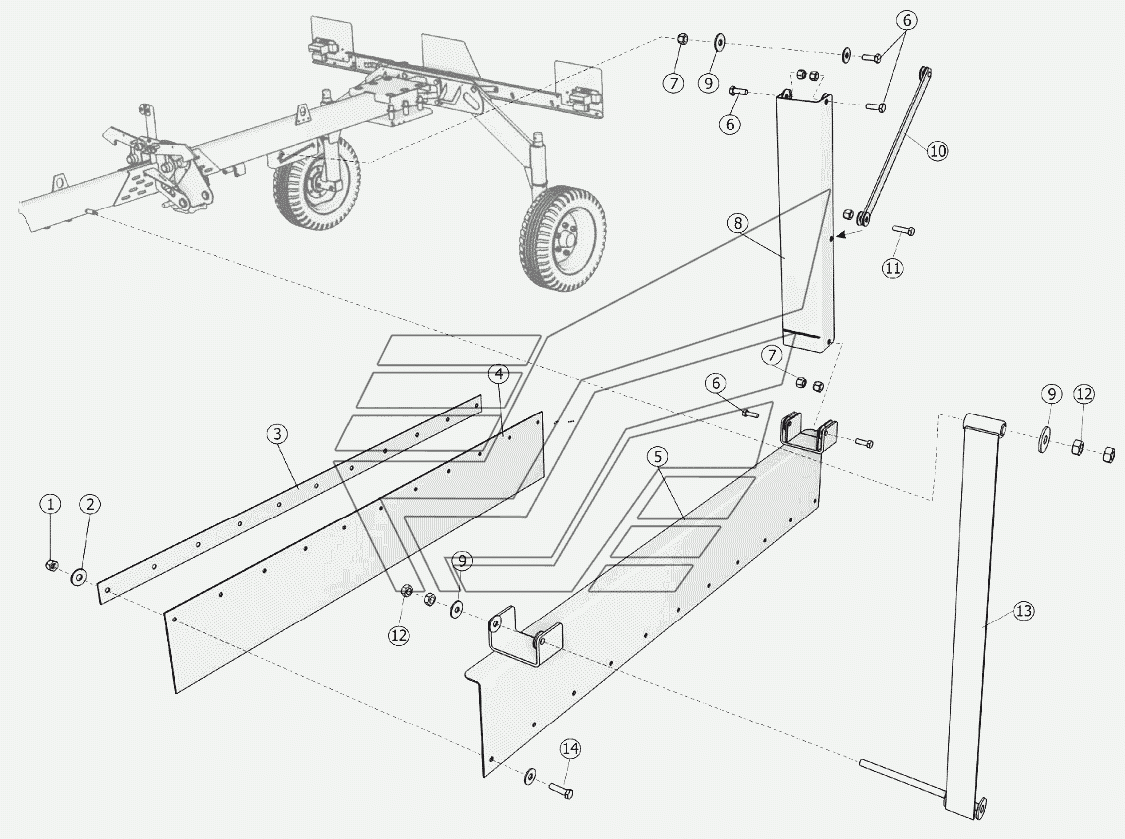

Установка среднего экрана - ГРП-815.01.04.000 ГРП-815. Каталог 2013г.

Панель габаритов ГРП-811.01.00.080 ГРП-815 Балка задняя ГРП-815.01.03.000 ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М8-6Н.6.019

Заводской номер: ГайкаМ8-6Н.6.019 Количество на модель: 11
ГайкаМ8-6Н.6.019
11
2

Номер детали на чертеже:

2

Шайба C 8.01.019

Заводской номер: ШайбаC8.01.019 Количество на модель: 22
ШайбаC8.01.019
22
3

Номер детали на чертеже:

3

Планка

Заводской номер: ГРП-811.01.02.461 Количество на модель: 1
ГРП-811.01.02.461
1
4

Номер детали на чертеже:

4

Тент

Заводской номер: ГРП-811.01.02.001 Количество на модель: 1
ГРП-811.01.02.001
1
5

Номер детали на чертеже:

5

Экран

Заводской номер: ГРП-811.01.02.210 Количество на модель: 1
ГРП-811.01.02.210
1
6

Номер детали на чертеже:

6

Болт М12-6gx35.88.019

Заводской номер: БолтМ12-6gx35.88.019 Количество на модель: 5
БолтМ12-6gx35.88.019
5
7

Номер детали на чертеже:

7

Гайка М12-6Н

Заводской номер: ГайкаМ12-6Н Количество на модель: 6
ГайкаМ12-6Н
6
8

Номер детали на чертеже:

8

Подвес задний

Заводской номер: ГРП-811.01.02.230 Количество на модель: 1
ГРП-811.01.02.230
1
9

Номер детали на чертеже:

9

Шайба 12.01.019

Заводской номер: Шайба12.01.019 Количество на модель: 4
Шайба12.01.019
4
10

Номер детали на чертеже:

10

Тяга

Заводской номер: ГРП-811.01.02.240 Количество на модель: 1
ГРП-811.01.02.240
1
11

Номер детали на чертеже:

11

Болт М12-6gx45.88.019

Заводской номер: БолтМ12-6gx45.88.019 Количество на модель: 1
БолтМ12-6gx45.88.019
1
12

Номер детали на чертеже:

12

Гайка М12-6H.6.019

Заводской номер: ГайкаМ12-6H.6.019 Количество на модель: 4
ГайкаМ12-6H.6.019
4
13

Номер детали на чертеже:

13

Подвес передний

Заводской номер: ГРП-811.01.02.220 Количество на модель: 1
ГРП-811.01.02.220
1
14

Номер детали на чертеже:

14

Болт М8-6gx30.88.35.019

Заводской номер: БолтМ8-6gx30.88.35.019 Количество на модель: 11
БолтМ8-6gx30.88.35.019
11
