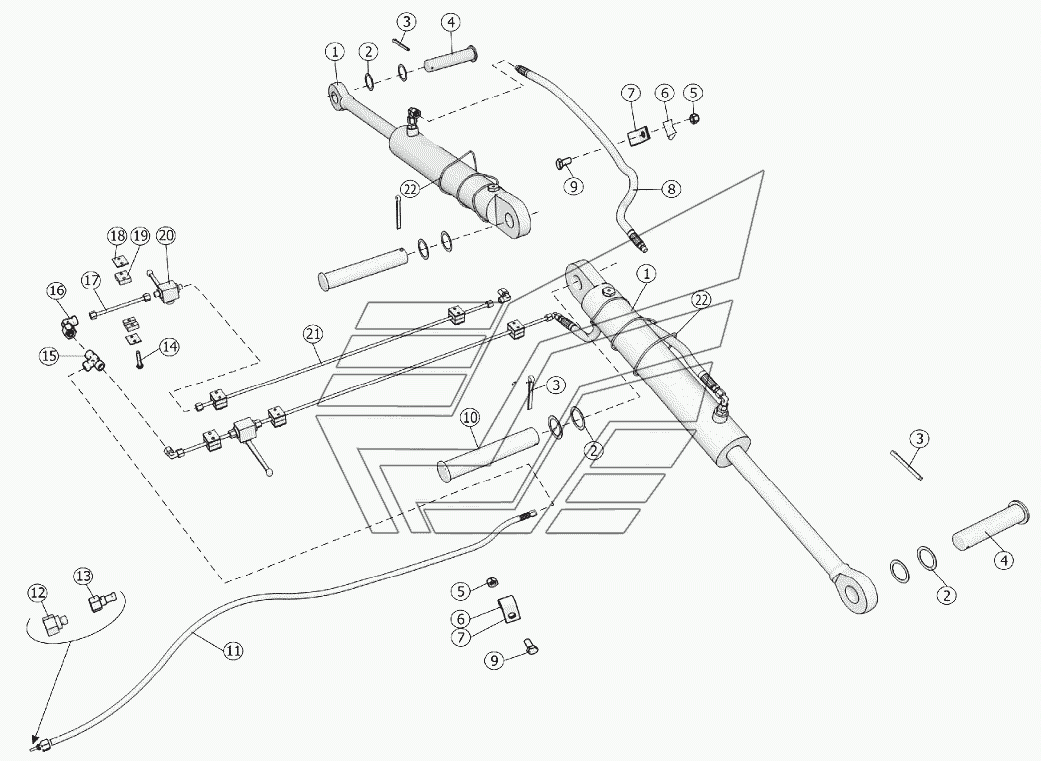

Установка гидрооборудования ГРП-815.09.00.000 ГРП-815. Каталог 2013г.

Подвеска ГРП-811.05.01.000 ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: ГРП-810.09.00.020 Количество на модель: 2
ГРП-810.09.00.020
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ГРП-810.01.00.401 Количество на модель: 8
ГРП-810.01.00.401
8
3

Номер детали на чертеже:

3

Шплинт 8x80.019

Заводской номер: Шплинт8x80.019 Количество на модель: 4
Шплинт8x80.019
4
4

Номер детали на чертеже:

4

Ось 6-40b12x180.45.Ц15

Заводской номер: Ось6-40b12x180.45.Ц15 Количество на модель: 2
Ось6-40b12x180.45.Ц15
2
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: ПГТТ-041.00.001 Количество на модель: 3
ПГТТ-041.00.001
3
6

Номер детали на чертеже:

6

Гайка М8-6Н.6.016

Заводской номер: ГайкаМ8-6Н.6.016 Количество на модель: 3
ГайкаМ8-6Н.6.016
3
7

Номер детали на чертеже:

7

Скоба

Заводской номер: 54-514.52-10 Количество на модель: 3
54-514.52-10
3
8

Номер детали на чертеже:

8

Рукав высокого давления

Заводской номер: 8.02.02.024/72.930 Количество на модель: 2
8.02.02.024/72.930
2
9

Номер детали на чертеже:

9

Болт М8-6gx20.88.019

Заводской номер: БолтМ8-6gx20.88.019 Количество на модель: 3
БолтМ8-6gx20.88.019
3
10

Номер детали на чертеже:

10

Ось

Заводской номер: ГРП-810.09.00.601 Количество на модель: 2
ГРП-810.09.00.601
2
11

Номер детали на чертеже:

11

Рукав высокого давления

Заводской номер: 8.012.012.024/72.2850 Количество на модель: 1
8.012.012.024/72.2850
1
12

Номер детали на чертеже:

12

Корпус правый в сборе

Заводской номер: Н.036.55.200 Количество на модель: 1
Н.036.55.200
1
13

Номер детали на чертеже:

13

Штуцер проходной

Заводской номер: КРП-302.09.110 Количество на модель: 1
КРП-302.09.110
1
14

Номер детали на чертеже:

14

Винт с шестигранной головкой

Заводской номер: SRSAS1L0-1М6x30 Количество на модель: 12
SRSAS1L0-1М6x30
12
15

Номер детали на чертеже:

15

Т-образное резьбовое соединение

Заводской номер: TNW06HL Количество на модель: 1
TNW06HL
1
16

Номер детали на чертеже:

16

Регулируемое угловое соединение

Заводской номер: VEWNW06HL Количество на модель: 4
VEWNW06HL
4
17

Номер детали на чертеже:

17

Маслопровод

Заводской номер: ГРП-811.09.00.040-01 Количество на модель: 2
ГРП-811.09.00.040-01
2
18

Номер детали на чертеже:

18

Пластина для перекрытия

Заводской номер: SRSDP1AL Количество на модель: 6
SRSDP1AL
6
19

Номер детали на чертеже:

19

Скоба

Заводской номер: SRS-108APP Количество на модель: 12
SRS-108APP
12
20

Номер детали на чертеже:

20

Кран шаровый

Заводской номер: BKHL-06 Количество на модель: 2
BKHL-06
2
21

Номер детали на чертеже:

21

Маслопровод

Заводской номер: ГРП-811.09.00.040 Количество на модель: 2
ГРП-811.09.00.040
2
22

Номер детали на чертеже:

22

Хомут

Заводской номер: РСМ-10.01.03.005 Количество на модель: 6
РСМ-10.01.03.005
6
