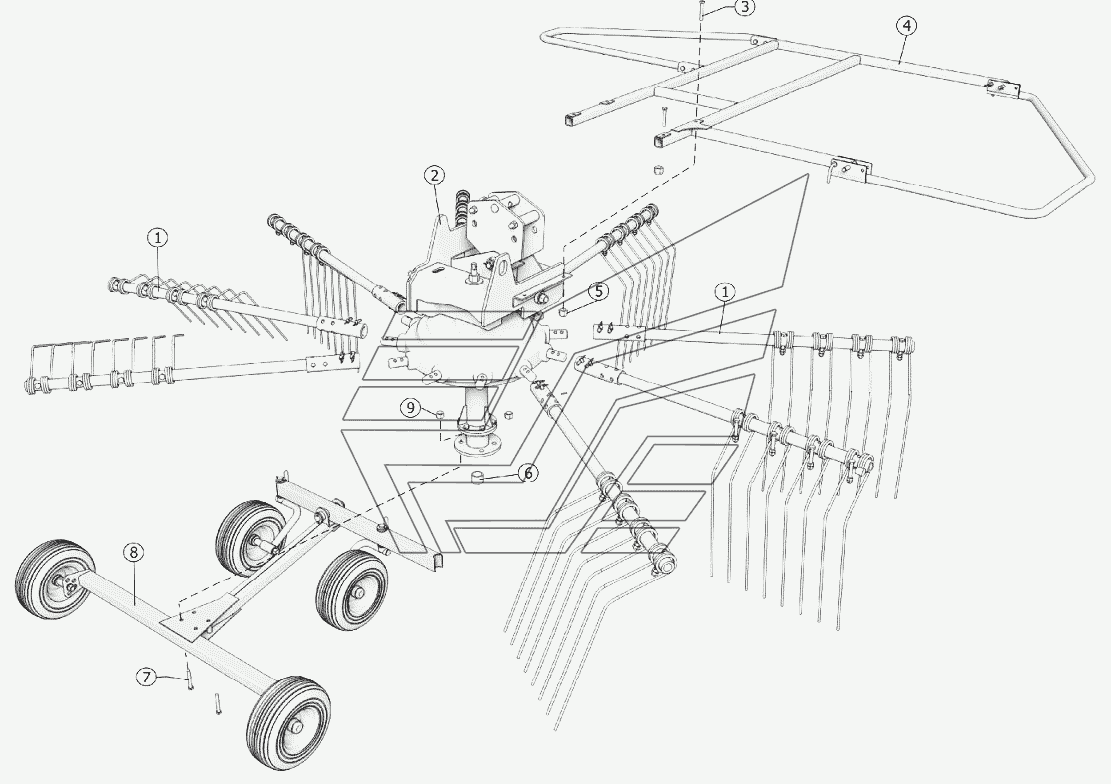

Ротор ГРП-815.05.00.000А ГРП-815. Каталог 2013г.

Балка ротора ГРП-810.02.00.050. Балка ротора ГРП-810.02.00.050-01 ГРП-815 Шасси тележки ГРП-811.05.02.000А ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Граблина

Заводской номер: ГРП-811.05.03.030 Количество на модель: 11
ГРП-811.05.03.030
11
2

Номер детали на чертеже:

2

Ротор

Заводской номер: ГРП-811.05.00.050А Количество на модель: 1
ГРП-811.05.00.050А
1
3

Номер детали на чертеже:

3

Болт М12-6gx70.88.019

Заводской номер: БолтМ12-6gx70.88.019 Количество на модель: 4
БолтМ12-6gx70.88.019
4
4

Номер детали на чертеже:

4

Ограждение

Заводской номер: ГРП-811.05.04.000 Количество на модель: 1
ГРП-811.05.04.000
1
5

Номер детали на чертеже:

5

Гайка М12-6Н.6.019

Заводской номер: ГайкаМ12-6Н.6.019 Количество на модель: 4
ГайкаМ12-6Н.6.019
4
6

Номер детали на чертеже:

6

Трубка

Заводской номер: ГРП-810.03.00.802 Количество на модель: 1
ГРП-810.03.00.802
1
7

Номер детали на чертеже:

7

Болт М16-6gx110.88.019

Заводской номер: БолтМ16-6gx110.88.019 Количество на модель: 4
БолтМ16-6gx110.88.019
4
8

Номер детали на чертеже:

8

Шасси тележки

Заводской номер: ГРП-811.05.02.000А Количество на модель: 1
ГРП-811.05.02.000А
1
9

Номер детали на чертеже:

9

Гайка М16-6Н.8.019

Заводской номер: ГайкаМ16-6Н.8.019 Количество на модель: 4
ГайкаМ16-6Н.8.019
4
