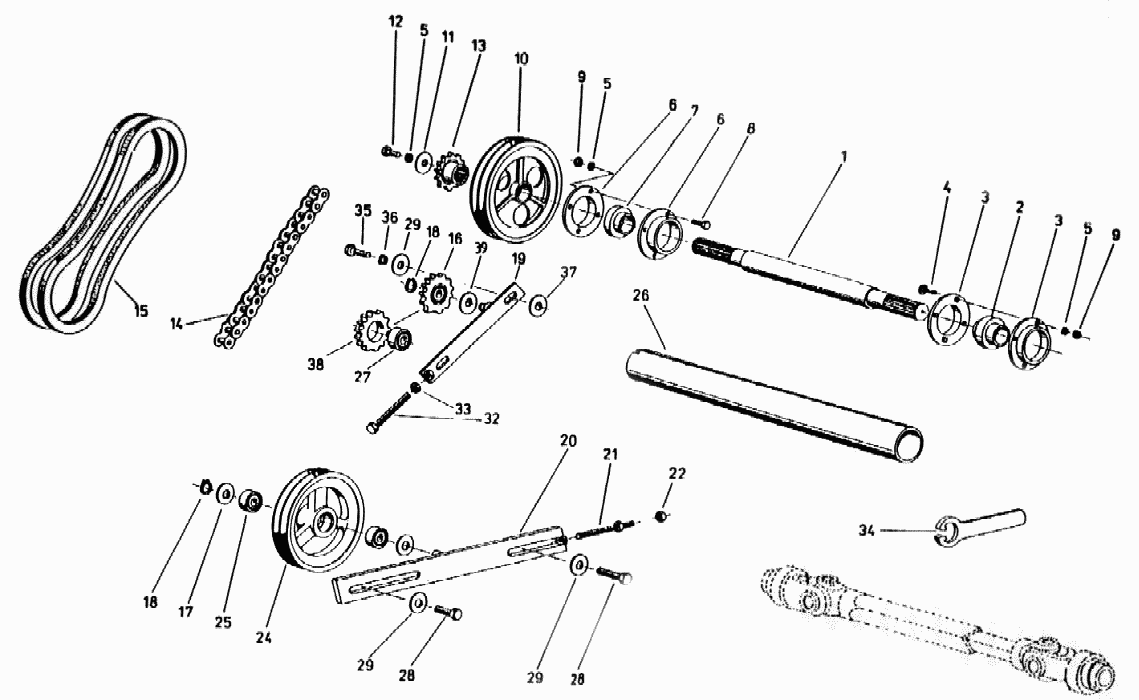

Приводной вал Жатка S42

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

22

24

25

26

27

28

29

32

33

34

36

37

38

39

40

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал

Заводской номер: 94020361570 Количество на модель: 1

94020361570

1

2

Номер детали на чертеже:

2

Самоустанавливающийся подшипник

Заводской номер: 94003672054 Количество на модель: 1

94003672054

1

3

Номер детали на чертеже:

3

Вкладыш подшипника

Заводской номер: 94020304015 Количество на модель: 2

94020304015

2

4

Номер детали на чертеже:

4

Болт с полукруглой головкой

Заводской номер: 93001110053 Количество на модель: 4

93001110053

4

5

Номер детали на чертеже:

5

Пружинная шайба

Заводской номер: 93001140122 Количество на модель: 9

93001140122

9

6

Номер детали на чертеже:

6

Вкладыш подшипника

Заводской номер: 94020302126 Количество на модель: 2

94020302126

2

7

Номер детали на чертеже:

7

Самоустанавливающийся подшипник

Заводской номер: 94003672046 Количество на модель: 1

94003672046

1

8

Номер детали на чертеже:

8

Болт с шестигранной головкой

Заводской номер: 1093310030 Количество на модель: 4

1093310030

4

9

Номер детали на чертеже:

9

Шестигранная гайка

Заводской номер: 94006213968 Количество на модель: 8

94006213968

8

10

Номер детали на чертеже:

10

Шкив клиноременной передачи

Заводской номер: 94020313811 Количество на модель: 1

94020313811

1

10

Номер детали на чертеже:

10

Шкив клиноременной передачи

Заводской номер: 94020303110 Количество на модель: 1

94020303110

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 94021424288 Количество на модель: 1

94021424288

1

12

Номер детали на чертеже:

12

Болт с шестигранной головкой

Заводской номер: 1093310035 Количество на модель: 1

1093310035

1

13

Номер детали на чертеже:

13

Звездочка, 12 зубьев

Заводской номер: 94020303127 Количество на модель: 1

94020303127

1

14

Номер детали на чертеже:

14

Роликовая цепь

Заводской номер: 94006803641 Количество на модель: 1

94006803641

1

15

Номер детали на чертеже:

15

Комплект узких клиновых ремней

Заводской номер: 94001111895 Количество на модель: 1

94001111895

1

16

Номер детали на чертеже:

16

Звездочка

Заводской номер: 94020303215 Количество на модель: 1

94020303215

1

17

Номер детали на чертеже:

17

Шайба защитная

Заводской номер: 94020311594 Количество на модель: 2

94020311594

2

18

Номер детали на чертеже:

18

Стопорное кольцо

Заводской номер: 93001150012 Количество на модель: 2

93001150012

2

19

Номер детали на чертеже:

19

Установочный кронштейн

Заводской номер: 94020361618 Количество на модель: 1

94020361618

1

20

Номер детали на чертеже:

20

Установочный кронштейн

Заводской номер: 94020337023 Количество на модель: 1

94020337023

1

21

Номер детали на чертеже:

21

Регулировочный винт

Заводской номер: 94020303297 Количество на модель: 1

94020303297

1

22

Номер детали на чертеже:

22

Шестигранная гайка

Заводской номер: 93001120064 Количество на модель: 1

93001120064

1

24

Номер детали на чертеже:

24

Шкив клиноременной передачи

Заводской номер: 94020337048 Количество на модель: 1

94020337048

1

25

Номер детали на чертеже:

25

Радиальный шарикоподшипник

Заводской номер: 94003651900 Количество на модель: 2

94003651900

2

26

Номер детали на чертеже:

26

Ограждение вала

Заводской номер: 94020361216 Количество на модель: 1

94020361216

1

27

Номер детали на чертеже:

27

Радиальный шарикоподшипник

Заводской номер: 94003671703 Количество на модель: 1

94003671703

1

28

Номер детали на чертеже:

28

Болт с шестигранной головкой

Заводской номер: 1093316030 Количество на модель: 2

1093316030

2

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 92006502783 Количество на модель: 4

92006502783

4

32

Номер детали на чертеже:

32

Болт с шестигранной головкой

Заводской номер: 1093316100 Количество на модель: 1

1093316100

1

33

Номер детали на чертеже:

33

Шестигранная гайка

Заводской номер: 94006206710 Количество на модель: 1

94006206710

1

34

Номер детали на чертеже:

34

Ключ для выходных валов

Заводской номер: 94021424624 Количество на модель: 1

94021424624

1

36

Номер детали на чертеже:

36

Пружинная шайба

Заводской номер: 94006455902 Количество на модель: 2

94006455902

2

37

Номер детали на чертеже:

37

Шайба

Заводской номер: 94021427104 Количество на модель: 4

94021427104

4

38

Номер детали на чертеже:

38

Шкив клиноременной передачи

Заводской номер: 94020303223 Количество на модель: 1

94020303223

1

39

Номер детали на чертеже:

39

Защитная шайба

Заводской номер: 94020303231 Количество на модель: 2

94020303231

2

40

Номер детали на чертеже:

40

Звено

Заводской номер: 94006804015 Количество на модель: 1

94006804015

1
