Транспортная тележка Жатка S42

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

29

30

31

32

33

34

35

36

39

40

41

42

43

44

45

46

46

47

48

49

50

51

52

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

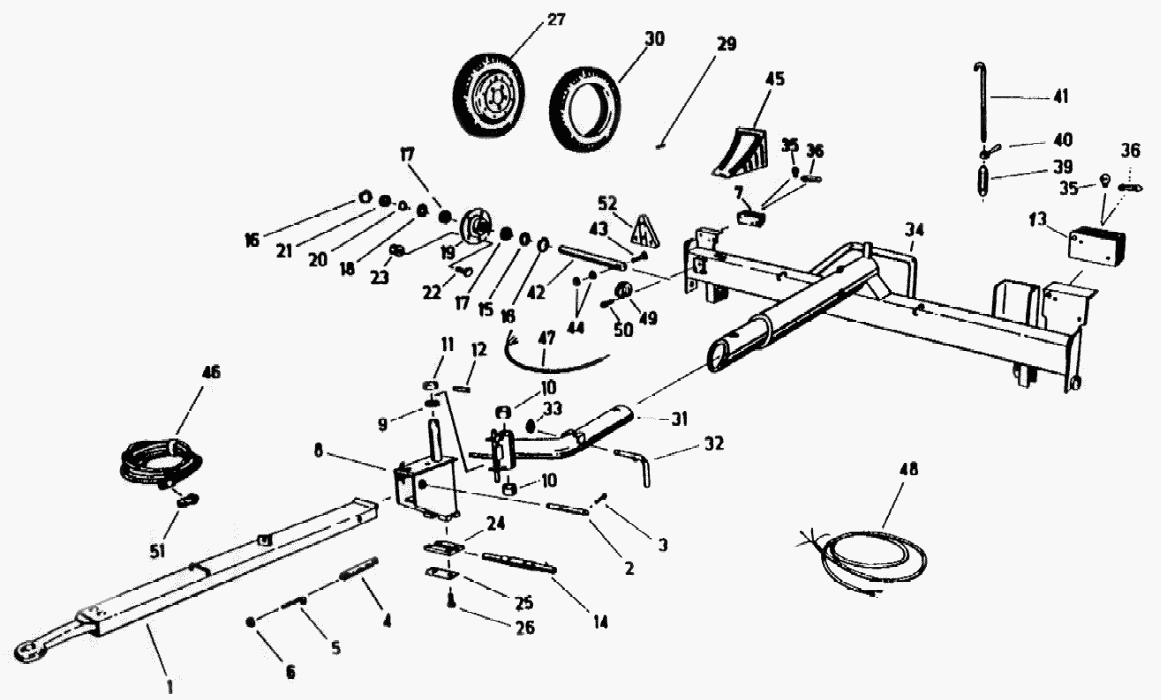

1

Номер детали на чертеже:

1

Дышло

Заводской номер: 94020312843 Количество на модель: 1

94020312843

1

2

Номер детали на чертеже:

2

Палец

Заводской номер: 94020312642 Количество на модель: 1

94020312642

1

3

Номер детали на чертеже:

3

Шплинт

Заводской номер: 93001230041 Количество на модель: 2

93001230041

2

4

Номер детали на чертеже:

4

Пружина растяжения

Заводской номер: 94006700973 Количество на модель: 1

94006700973

1

5

Номер детали на чертеже:

5

Рым-болт

Заводской номер: 94006068820 Количество на модель: 1

94006068820

1

6

Номер детали на чертеже:

6

Шестигранная гайка

Заводской номер: 93001120006 Количество на модель: 1

93001120006

1

7

Номер детали на чертеже:

7

Световой прибор

Заводской номер: 94007043803 Количество на модель: 1

94007043803

1

8

Номер детали на чертеже:

8

Поворотная тележка

Заводской номер: 94020312667 Количество на модель: 1

94020312667

1

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 94020312634 Количество на модель: 1

94020312634

1

10

Номер детали на чертеже:

10

Шестигранная гайка

Заводской номер: 1093408125 Количество на модель: 2

1093408125

2

11

Номер детали на чертеже:

11

Установочное кольцо

Заводской номер: 94020312618 Количество на модель: 1

94020312618

1

12

Номер детали на чертеже:

12

Болт с шестигранной головкой

Заводской номер: 1093108100 Количество на модель: 1

1093108100

1

13

Номер детали на чертеже:

13

Световой прибор

Заводской номер: 94007044170 Количество на модель: 1

94007044170

1

14

Номер детали на чертеже:

14

Передний мост

Заводской номер: 94020312796 Количество на модель: 1

94020312796

1

15

Номер детали на чертеже:

15

Уплотнение

Заводской номер: 94020312802 Количество на модель: 2

94020312802

2

16

Номер детали на чертеже:

16

Стопорное кольцо

Заводской номер: 93001150079 Количество на модель: 4

93001150079

4

17

Номер детали на чертеже:

17

Радиальный шарикоподшипник

Заводской номер: 94003651363 Количество на модель: 8

94003651363

8

18

Номер детали на чертеже:

18

Уплотнительная шайба

Заводской номер: 94020085792 Количество на модель: 12

94020085792

12

19

Номер детали на чертеже:

19

Ступица колеса

Заводской номер: 94768007016 Количество на модель: 4

94768007016

4

20

Номер детали на чертеже:

20

Стопорное кольцо

Заводской номер: 94006450818 Количество на модель: 4

94006450818

4

21

Номер детали на чертеже:

21

Крышка

Заводской номер: 94020312810 Количество на модель: 2

94020312810

2

22

Номер детали на чертеже:

22

Болт колеса

Заводской номер: 94004128505 Количество на модель: 20

94004128505

20

23

Номер детали на чертеже:

23

Гайка крепления колеса

Заводской номер: 94006111560 Количество на модель: 20

94006111560

20

24

Номер детали на чертеже:

24

Хомутик

Заводской номер: 94020312763 Количество на модель: 1

94020312763

1

25

Номер детали на чертеже:

25

Стопорная шайба

Заводской номер: 94020313346 Количество на модель: 2

94020313346

2

26

Номер детали на чертеже:

26

Болт с шестигранной головкой

Заводской номер: 1093312025 Количество на модель: 4

1093312025

4

27

Номер детали на чертеже:

27

Колесо, в сборе

Заводской номер: 94768002116 Количество на модель: 4

94768002116

4

29

Номер детали на чертеже:

29

Клапан

Заводской номер: 94004127006 Количество на модель: 4

94004127006

4

30

Номер детали на чертеже:

30

Шина

Заводской номер: 94001604213 Количество на модель: 4

94001604213

4

31

Номер детали на чертеже:

31

Кожух полуоси

Заводской номер: 94020312948 Количество на модель: 1

94020312948

1

32

Номер детали на чертеже:

32

Чека

Заводской номер: 94020312417 Количество на модель: 2

94020312417

2

33

Номер детали на чертеже:

33

Откидная защелка

Заводской номер: 94004010316 Количество на модель: 2

94004010316

2

34

Номер детали на чертеже:

34

Рама

Заводской номер: 94020313081 Количество на модель: 1

94020313081

1

35

Номер детали на чертеже:

35

Лампа накаливания, 21 Вт

Заводской номер: 94007024987 Количество на модель: 4

94007024987

4

36

Номер детали на чертеже:

36

Лампа накаливания

Заводской номер: 94007001031 Количество на модель: 4

94007001031

4

39

Номер детали на чертеже:

39

Гайка стяжного замка

Заводской номер: 94006189017 Количество на модель: 1

94006189017

1

40

Номер детали на чертеже:

40

Коническая рукоятка

Заводской номер: 94003003510 Количество на модель: 1

94003003510

1

41

Номер детали на чертеже:

41

Шпиль

Заводской номер: 94020313065 Количество на модель: 1

94020313065

1

42

Номер детали на чертеже:

42

Ось

Заводской номер: 94020534622 Количество на модель: 2

94020534622

2

43

Номер детали на чертеже:

43

Болт с шестигранной головкой

Заводской номер: 94006305633 Количество на модель: 2

94006305633

2

44

Номер детали на чертеже:

44

Шестигранная гайка

Заводской номер: 1093410150 Количество на модель: 4

1093410150

4

45

Номер детали на чертеже:

45

Противооткатный клин

Заводской номер: 94003630760 Количество на модель: 1

94003630760

1

46

Номер детали на чертеже:

46

Соединительный кабель, 7 м

Заводской номер: 94020534011 Количество на модель: 1

94020534011

1

46

Номер детали на чертеже:

46

Соединительный кабель, 9 м

Заводской номер: 94020312587 Количество на модель: 1

94020312587

1

47

Номер детали на чертеже:

47

Кабель

Заводской номер: 94020534501 Количество на модель: 1

94020534501

1

48

Номер детали на чертеже:

48

Кабель

Заводской номер: 94020534518 Количество на модель: 1

94020534518

1

49

Номер детали на чертеже:

49

Розетка

Заводской номер: 94007021638 Количество на модель: 1

94007021638

1

50

Номер детали на чертеже:

50

Болт с цилиндрической головкой

Заводской номер: 94006006502 Количество на модель: 6

94006006502

6

51

Номер детали на чертеже:

51

Штекер

Заводской номер: 94007066713 Количество на модель: 1

94007066713

1

52

Номер детали на чертеже:

52

Отражатель

Заводской номер: 94004003300 Количество на модель: 2

94004003300

2
