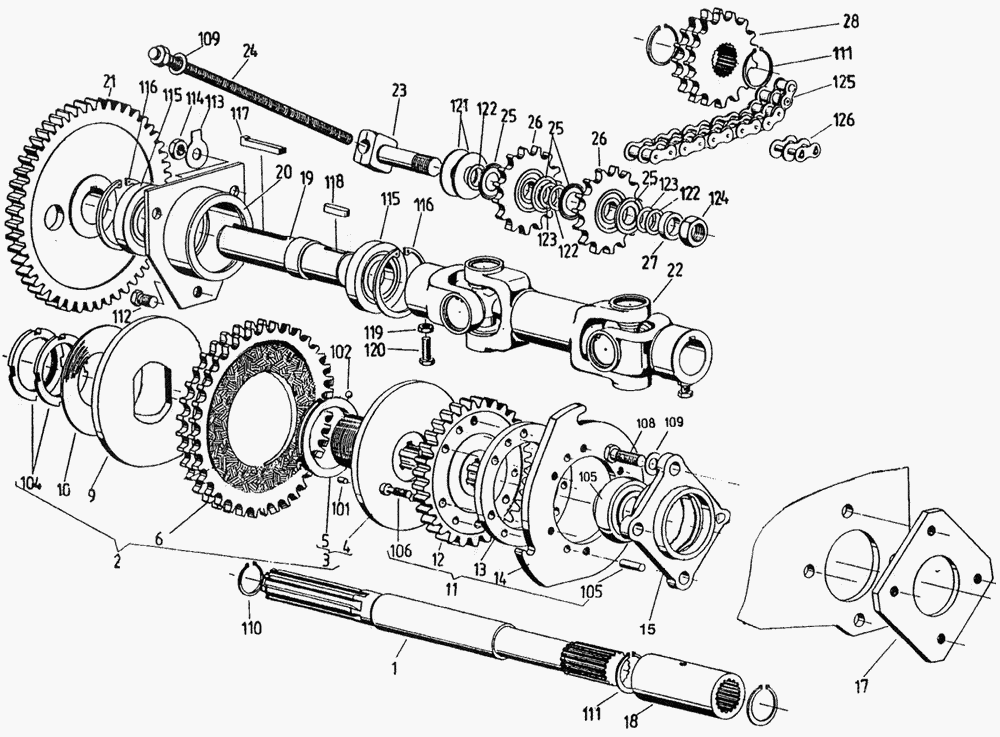

Фрикционная муфта: привода питающего аппарата Е-281 "MARAL-125"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

25

26

27

28

101

102

104

105

106

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал

Заводской номер: 94762156917 Количество на модель: 1

94762156917

1

2

Номер детали на чертеже:

2

Фрикционная муфта, 60 кГм

Заводской номер: 94762169013 Количество на модель: 1

94762169013

1

3

Номер детали на чертеже:

3

Деталь муфты, в сборе

Заводской номер: 94721601913 Количество на модель: 1

94721601913

1

4

Номер детали на чертеже:

4

Деталь муфты

Заводской номер: 72160214 Количество на модель: 1

72160214

1

5

Номер детали на чертеже:

5

Установочное кольцо

Заводской номер: 94721602110 Количество на модель: 1

94721602110

1

6

Номер детали на чертеже:

6

Двухрядная звездочка, а сборе

Заводской номер: 94762166517 Количество на модель: 1

94762166517

1

9

Номер детали на чертеже:

9

Плита

Заводской номер: 94721602818 Количество на модель: 1

94721602818

1

10

Номер детали на чертеже:

10

Тарельчатая пружина

Заводской номер: 94020303393 Количество на модель: 5

94020303393

5

11

Номер детали на чертеже:

11

Прямозубая цилиндрическая шестерня, в сборе

Заводской номер: 94762063117 Количество на модель: 1

94762063117

1

12

Номер детали на чертеже:

12

Прямозубая цилиндрическая шестерня

Заводской номер: 94762062011 Количество на модель: 1

94762062011

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 94762060612 Количество на модель: 1

94762060612

1

14

Номер детали на чертеже:

14

Фиксирующая шайба

Заводской номер: 94762063213 Количество на модель: 1

94762063213

1

15

Номер детали на чертеже:

15

Вертикальный подшипник

Заводской номер: 94003662911 Количество на модель: 1

94003662911

1

17

Номер детали на чертеже:

17

Плита

Заводской номер: 94721524112 Количество на модель: 1

94721524112

1

18

Номер детали на чертеже:

18

Гильза

Заводской номер: 94721654314 Количество на модель: 1

94721654314

1

19

Номер детали на чертеже:

19

Вал

Заводской номер: 94721376518 Количество на модель: 1

94721376518

1

20

Номер детали на чертеже:

20

Корпус подшипника

Заводской номер: 94020542671 Количество на модель: 1

94020542671

1

21

Номер детали на чертеже:

21

Прямозубая цилиндрическая шестерня

Заводской номер: 94020539772 Количество на модель: 1

94020539772

1

22

Номер детали на чертеже:

22

Короткий двухкарданный вал

Заводской номер: 94004137024 Количество на модель: 1

94004137024

1

23

Номер детали на чертеже:

23

Палец

Заводской номер: 94020347154 Количество на модель: 1

94020347154

1

24

Номер детали на чертеже:

24

Ходовой винт

Заводской номер: 94721277314 Количество на модель: 1

94721277314

1

25

Номер детали на чертеже:

25

Шайба защитная

Заводской номер: 94020311594 Количество на модель: 4

94020311594

4

26

Номер детали на чертеже:

26

Звездочка, 15 зубьев

Заводской номер: 94020311578 Количество на модель: 2

94020311578

2

27

Номер детали на чертеже:

27

Распорная втулка

Заводской номер: 94721403016 Количество на модель: 1

94721403016

1

28

Номер детали на чертеже:

28

Звездочка, 17 зубьев

Заводской номер: 94020885844 Количество на модель: 1

94020885844

1

101

Номер детали на чертеже:

101

Цилиндрический штифт

Заводской номер: 94006120336 Количество на модель: 1

94006120336

1

102

Номер детали на чертеже:

102

Самоустанавливающийся подшипник

Заводской номер: 94003672054 Количество на модель: 1

94003672054

1

104

Номер детали на чертеже:

104

Шлицевая гайка

Заводской номер: 94006230575 Количество на модель: 2

94006230575

2

105

Номер детали на чертеже:

105

Цилиндрический штифт

Заводской номер: 94006121626 Количество на модель: 6

94006121626

6

106

Номер детали на чертеже:

106

Болт с цилиндрической головкой

Заводской номер: 93001110182 Количество на модель: 6

93001110182

6

108

Номер детали на чертеже:

108

Болт с шестигранной головкой

Заводской номер: 01093312045 Количество на модель: 4

01093312045

4

109

Номер детали на чертеже:

109

Шайба

Заводской номер: 93001130076 Количество на модель: 4

93001130076

4

110

Номер детали на чертеже:

110

Стопорное кольцо

Заводской номер: 94006450770 Количество на модель: 1

94006450770

1

111

Номер детали на чертеже:

111

Стопорное кольцо

Заводской номер: 93001150022 Количество на модель: 2

93001150022

2

112

Номер детали на чертеже:

112

Болт с шестигранной головкой

Заводской номер: 006389081 Количество на модель: 1

006389081

1

113

Номер детали на чертеже:

113

Шайба

Заводской номер: 94006460200 Количество на модель: 2

94006460200

2

114

Номер детали на чертеже:

114

Шестигранная гайка

Заводской номер: 01093412175 Количество на модель: 2

01093412175

2

115

Номер детали на чертеже:

115

Радиальный шарикоподшипник

Заводской номер: 94003652114 Количество на модель: 2

94003652114

2

116

Номер детали на чертеже:

116

Стопорное кольцо

Заводской номер: 93001150083 Количество на модель: 2

93001150083

2

117

Номер детали на чертеже:

117

Шпонка с головкой

Заводской номер: 94003502497 Количество на модель: 1

94003502497

1

118

Номер детали на чертеже:

118

Призматическая шпонка

Заводской номер: 94003501535 Количество на модель: 2

94003501535

2

119

Номер детали на чертеже:

119

Шестигранная гайка

Заводской номер: 01093410150 Количество на модель: 2

01093410150

2

120

Номер детали на чертеже:

120

Болт с шестигранной головкой

Заводской номер: 01093310025 Количество на модель: 2

01093310025

2

121

Номер детали на чертеже:

121

Шайба

Заводской номер: 94721279115 Количество на модель: 2

94721279115

2

122

Номер детали на чертеже:

122

Установочная шайба

Заводской номер: 94006608526 Количество на модель: 6

94006608526

6

123

Номер детали на чертеже:

123

Установочная шайба

Заводской номер: 94006608542 Количество на модель: 2

94006608542

2

124

Номер детали на чертеже:

124

Шестигранная гайка

Заводской номер: 94006214985 Количество на модель: 1

94006214985

1

125

Номер детали на чертеже:

125

Роликовая цепь

Заводской номер: 94006803168 Количество на модель: 1

94006803168

1

126

Номер детали на чертеже:

126

Соединительное звено

Заводской номер: 006816035 Количество на модель: 1

006816035

1
