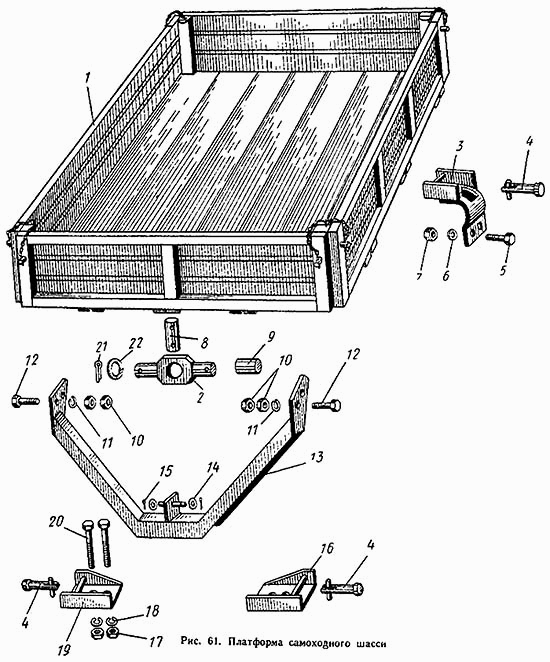

Платформа самоходного шасси Т-16М. Каталог 1991г.

Обшивка трактора Т-16М Двигатель Д21 (вид справа) Т-16М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Заклепка с полукруглой головкой

Заводской номер: ЗП-19х55 Количество на модель: 2
ЗП-19х55
2

Номер детали на чертеже:

Устройство подъемное

Заводской номер: Т16.59.022 Количество на модель: 1
Т16.59.022
1
1

Номер детали на чертеже:

1

Платформа в сборе

Заводской номер: Т16.59.021-А Количество на модель: 1
Т16.59.021-А
1
2

Номер детали на чертеже:

2

Ось цилиндров

Заводской номер: ПШС-510 Количество на модель: 1
ПШС-510
1
3

Номер детали на чертеже:

3

Кронштейн задний

Заводской номер: Т16.59.025-А Количество на модель: 2
Т16.59.025-А
2
4

Номер детали на чертеже:

4

Штырь в сборе

Заводской номер: Т16.59.031 Количество на модель: 4
Т16.59.031
4
5

Номер детали на чертеже:

5

Болт

Заводской номер: БНП-М20х100 Количество на модель: 8
БНП-М20х100
8
6

Номер детали на чертеже:

6

Шайба пружинная

Заводской номер: ПШ-20Н Количество на модель: 8
ПШ-20Н
8
7

Номер детали на чертеже:

7

Гайка

Заводской номер: ГПШ-М20 Количество на модель: 8
ГПШ-М20
8
8

Номер детали на чертеже:

8

Ось платформы

Заводской номер: ПШС-601 Количество на модель: 1
ПШС-601
1
9

Номер детали на чертеже:

9

Втулка распорная

Заводской номер: ПШС-802А Количество на модель: 2
ПШС-802А
2
13

Номер детали на чертеже:

13

Кронштейн цилиндра

Заводской номер: Т16.59.026 Количество на модель: 1
Т16.59.026
1
14

Номер детали на чертеже:

14

Шайба штампованная

Заводской номер: ШШ-19 Количество на модель: 6
ШШ-19
6
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: Ш-4х32 Количество на модель: 2
Ш-4х32
2
16

Номер детали на чертеже:

16

Кронштейн передний левый

Заводской номер: Т16.59.028-1А Количество на модель: 1
Т16.59.028-1А
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: ГПШ-М16 Количество на модель: 4
ГПШ-М16
4
18

Номер детали на чертеже:

18

Шайба пружинная

Заводской номер: ШП-16Н Количество на модель: 4
ШП-16Н
4
19

Номер детали на чертеже:

19

Кронштейн передний правый

Заводской номер: Т16.59.029-1А Количество на модель: 1
Т16.59.029-1А
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: БНП-М16х140 Количество на модель: 4
БНП-М16х140
4
21

Номер детали на чертеже:

21

Шплинт

Заводской номер: Ш-6,3х40 Количество на модель: 4
Ш-6,3х40
4
