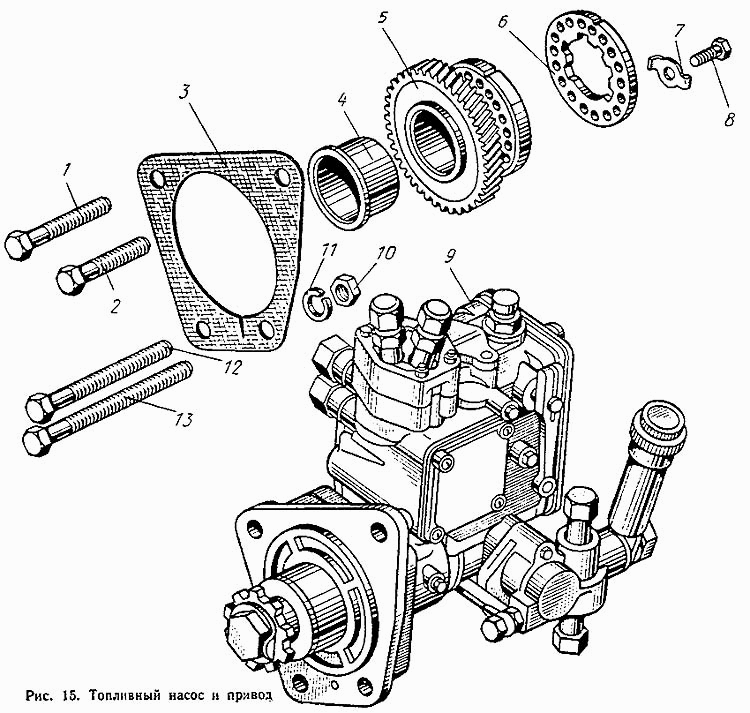

Топливный насос и привод Т-16М. Каталог 1991г.

Фильтр воздушный Т-16М Форсунка Т-16М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба привода топливного насоса в сборе

Заводской номер: Д30-1111170 Количество на модель: 1
Д30-1111170
1
1

Номер детали на чертеже:

1

Болт

Заводской номер: БНП-М10х75 Количество на модель: 1
БНП-М10х75
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: БНП-М10х65 Количество на модель: 1
БНП-М10х65
1
3

Номер детали на чертеже:

3

Прокладка

Заводской номер: Д30-11111086 Количество на модель: 1
Д30-11111086
1
4

Номер детали на чертеже:

4

Втулка шестерни привода топливного насоса

Заводской номер: Д30-1111174 Количество на модель: 1
Д30-1111174
1
5

Номер детали на чертеже:

5

Шестерня привода топливного насоса

Заводской номер: Д30-1111172 Количество на модель: 1
Д30-1111172
1
6

Номер детали на чертеже:

6

Фланец шестерни насоса шлицевой

Заводской номер: Д30-1111167 Количество на модель: 1
Д30-1111167
1
7

Номер детали на чертеже:

7

Шайба стопорная

Заводской номер: Д30-1111169 Количество на модель: 2
Д30-1111169
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: БНП-М8х20 Количество на модель: 2
БНП-М8х20
2
9

Номер детали на чертеже:

9

Насос топливный

Заводской номер: ДН21/2-4-1111004-Г1 Количество на модель: 1
ДН21/2-4-1111004-Г1
1
10

Номер детали на чертеже:

10

Гайка

Заводской номер: ГПШ-М10 Количество на модель: 2
ГПШ-М10
2
11

Номер детали на чертеже:

11

Шайба пружинная

Заводской номер: ШП-10Н Количество на модель: 7
ШП-10Н
7
12

Номер детали на чертеже:

12

Болт

Заводской номер: БНП-М10х110 Количество на модель: 1
БНП-М10х110
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: БНП-М10х130 Количество на модель: 1
БНП-М10х130
1
