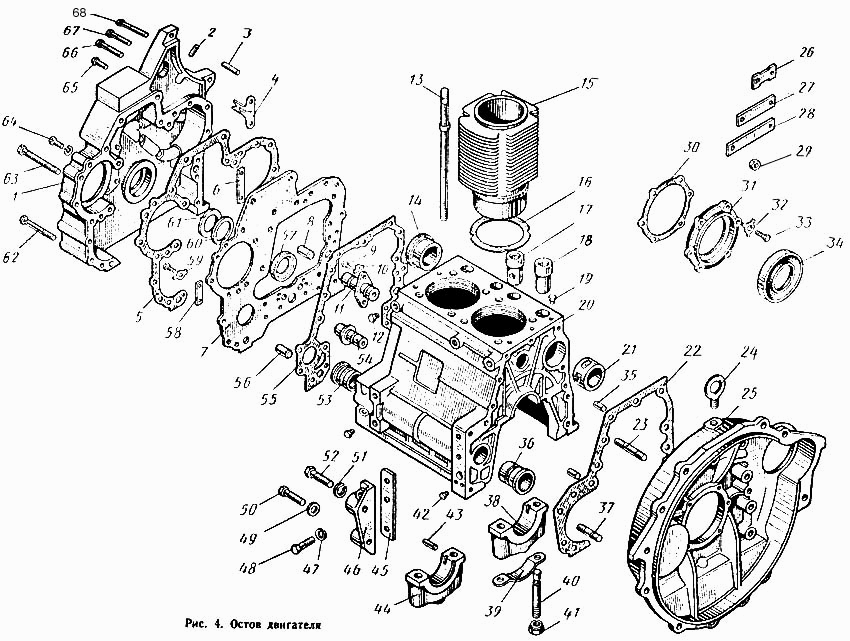

Остов двигателя Т-16М. Каталог 1991г.

Указатель конструктивных групп и подгрупп двигателя Д21 Т-16М Головка цилиндра Т-16М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Болт

Заводской номер: БНП-М8х30 Количество на модель: 3
БНП-М8х30
3

Номер детали на чертеже:

Картер двигателя в сборе

Заводской номер: Д21-1002008 Количество на модель: 1
Д21-1002008
1

Номер детали на чертеже:

Картер двигателя с втулками и крышками коренных подшипников в сборе

Заводской номер: Д21-1002010 Количество на модель: 1
Д21-1002010
1

Номер детали на чертеже:

Кольцо уплотнительное

Заводской номер: Д22-1019063 Количество на модель: 1
Д22-1019063
1

Номер детали на чертеже:

Крышка распределительных шестерен

Заводской номер: Д22-1002222 Количество на модель: 1
Д22-1002222
1

Номер детали на чертеже:

Крышка распределительных шестерен с трубками в сборе

Заводской номер: Д22-1002230 Количество на модель: 1
Д22-1002230
1

Номер детали на чертеже:

Трубка малая в сборе

Заводской номер: Д22-1002250 Количество на модель: 1
Д22-1002250
1

Номер детали на чертеже:

Трубка подвода в сборе

Заводской номер: Д22-1002240 Количество на модель: 1
Д22-1002240
1

Номер детали на чертеже:

Угольник уплотнительный в сборе

Заводской номер: Д22-1002017 Количество на модель: 1
Д22-1002017
1
1

Номер детали на чертеже:

1

Крышка распределительных шестерен в сборе

Заводской номер: Д22-1002220 Количество на модель: 1
Д22-1002220
1
2

Номер детали на чертеже:

2

Штифт

Заводской номер: Д30-1002239 Количество на модель: 1
Д30-1002239
1
3

Номер детали на чертеже:

3

Вставка

Заводской номер: Д22-1002232 Количество на модель: 1
Д22-1002232
1
4

Номер детали на чертеже:

4

Указатель в. м. т.

Заводской номер: Д22-1002231 Количество на модель: 1
Д22-1002231
1
5

Номер детали на чертеже:

5

Прокладка крышки распределительных шестерен

Заводской номер: Д22-1002226 Количество на модель: 1
Д22-1002226
1
683831
ПАК-АВТО
Д37м-107*РК 1917, Д37М-1007419-А2
Прокладка двигателя Д-21 полный комплект (24шт.) ПАК-АВТО
Код: 683831
Артикул: Д37м-107*РК, 1917, Д37М-1007419-А2
14 в наличии

На складах : 14 шт.

3 шт. Люберцы, Мира ул. 5 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 3 шт. Нижний Новгород
Производитель: ПАК-АВТО
046904
Д120-ПР Д37М-1002023
Прокладка двигателя Д-120, 21 комплект
Код: 046904
Артикул: Д120-ПР, Д37М-1002023
12 в наличии

На складах : 12 шт.

9 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Каширское ш.
Производитель:
107021
АВТОПРОКЛАДКА
Д 21-ПР-У Д37М-1002023
Прокладка двигателя Д-21 комплект АВТОПРОКЛАДКА
Код: 107021
Артикул: Д 21-ПР-У, Д37М-1002023
5 в наличии

На складах : 5 шт.

2 шт. Томилино р.п., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул.
Производитель: АВТОПРОКЛАДКА
6

Номер детали на чертеже:

6

Пластина замковая средняя

Заводской номер: Д30-1002185-А Количество на модель: 1
Д30-1002185-А
1
7

Номер детали на чертеже:

7

Лист передний

Заводской номер: Д22-1002181 Количество на модель: 1
Д22-1002181
1
8

Номер детали на чертеже:

8

Штифт

Заводской номер: Д30-1002184 Количество на модель: 1
Д30-1002184
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: БНП-М8х20 Количество на модель: 9
БНП-М8х20
9
10

Номер детали на чертеже:

10

Шайба стопорная

Заводской номер: Д37М-1002176 Количество на модель: 2
Д37М-1002176
2
11

Номер детали на чертеже:

11

Палец промежуточной шестерни распределительного механизма с пробкой в сборе

Заводской номер: Д37М-1002170 Количество на модель: 1
Д37М-1002170
1
12

Номер детали на чертеже:

12

Пробка коническая шестигранная

Заводской номер: ПК-1/4" Количество на модель: 1
ПК-1/4"
1
13

Номер детали на чертеже:

13

Шпилька анкерная

Заводской номер: Д37М-1002128-А Количество на модель: 8
Д37М-1002128-А
8
14

Номер детали на чертеже:

14

Втулка распределительного вала передняя

Заводской номер: Д37М-1002132-А Количество на модель: 1
Д37М-1002132-А
1
15

Номер детали на чертеже:

15

Цилиндр

Заводской номер: Д37М-1002021 Количество на модель: 2
Д37М-1002021
2
644317
Д37М-1002021А Д37М-1002021
Гильза цилиндра Д-120, 144 (А)
Код: 644317
Артикул: Д37М-1002021А, Д37М-1002021
26 в наличии

На складах : 26 шт.

26 шт. Машково д., Люберецкий р-н
Производитель:
16

Номер детали на чертеже:

16

Прокладка цилиндра

Заводской номер: Д37М-1002023 Количество на модель: 2
Д37М-1002023
2
683831
ПАК-АВТО
Д37м-107*РК 1917, Д37М-1007419-А2
Прокладка двигателя Д-21 полный комплект (24шт.) ПАК-АВТО
Код: 683831
Артикул: Д37м-107*РК, 1917, Д37М-1007419-А2
14 в наличии

На складах : 14 шт.

3 шт. Люберцы, Мира ул. 5 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 3 шт. Нижний Новгород
Производитель: ПАК-АВТО
683832
ПАК-АВТО
Д30-100*РК 1915, Д37М-1007419-А2
Прокладка двигателя Д-144 полный комплект (34шт.) ПАК-АВТО
Код: 683832
Артикул: Д30-100*РК, 1915, Д37М-1007419-А2
37 в наличии

На складах : 37 шт.

3 шт. Люберцы, Мира ул. 13 шт. Машково д., Люберецкий р-н 3 шт. Москва, Варшавское ш. 3 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 2 шт. Москва, Каширское ш. 2 шт. Красногорск 2 шт. Екатеринбург 2 шт. Нижний Новгород 2 шт. Новосибирск 2 шт. Нефтекамск 2 шт. Пермь
Производитель: ПАК-АВТО
046904
Д120-ПР Д37М-1002023
Прокладка двигателя Д-120, 21 комплект
Код: 046904
Артикул: Д120-ПР, Д37М-1002023
12 в наличии

На складах : 12 шт.

9 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Каширское ш.
Производитель:
107021
АВТОПРОКЛАДКА
Д 21-ПР-У Д37М-1002023
Прокладка двигателя Д-21 комплект АВТОПРОКЛАДКА
Код: 107021
Артикул: Д 21-ПР-У, Д37М-1002023
5 в наличии

На складах : 5 шт.

2 шт. Томилино р.п., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул.
Производитель: АВТОПРОКЛАДКА
041255
Д37М-1002023
Прокладка Д-120, Д-144 гильзы цилиндра (А)
Код: 041255
Артикул: Д37М-1002023,
886 в наличии

На складах : 886 шт.

10 шт. Люберцы, Мира ул. 861 шт. Машково д., Люберецкий р-н 7 шт. Москва, Варшавское ш. 8 шт. Нижний Новгород
Производитель:
103325
АВТОПРОКЛАДКА
Д144-ПР-У Д37М-1008070Б
Прокладка двигателя Д-144 комплект АВТОПРОКЛАДКА
Код: 103325
Артикул: Д144-ПР-У, Д37М-1008070Б
34 в наличии

На складах : 34 шт.

4 шт. Люберцы, Мира ул. 20 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 3 шт. Москва, Каширское ш. 3 шт. Москва, Хабаровская ул. 2 шт. Екатеринбург
Производитель: АВТОПРОКЛАДКА
014401
КВАДРАТИС
Д37М-1002023
Прокладка Д-120, Д-144 гильзы цилиндра медная (А) КВАДРАТИС
Код: 014401
Артикул: Д37М-1002023,
40 в наличии

На складах : 40 шт.

32 шт. Машково д., Люберецкий р-н 8 шт. Екатеринбург
Производитель: КВАДРАТИС
17

Номер детали на чертеже:

17

Втулка толкателя

Заводской номер: Д37Е-1002115 Количество на модель: 2
Д37Е-1002115
2
18

Номер детали на чертеже:

18

Втулка толкателя

Заводской номер: Д37Е-1002115-Б Количество на модель: 2
Д37Е-1002115-Б
2
19

Номер детали на чертеже:

19

Пробка коническая шестигранная

Заводской номер: ПК-1/8" Количество на модель: 3
ПК-1/8"
3
20

Номер детали на чертеже:

20

Картер двигателя

Заводской номер: Д21-1002015 Количество на модель: 1
Д21-1002015
1
21

Номер детали на чертеже:

21

Втулка распределительного вала задняя

Заводской номер: Д37М-1002138 Количество на модель: 2
Д37М-1002138
2
22

Номер детали на чертеже:

22

Прокладка картера маховика

Заводской номер: Д22-1002313 Количество на модель: 1
Д22-1002313
1
046904
Д120-ПР Д37М-1002023
Прокладка двигателя Д-120, 21 комплект
Код: 046904
Артикул: Д120-ПР, Д37М-1002023
12 в наличии

На складах : 12 шт.

9 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Каширское ш.
Производитель:
107021
АВТОПРОКЛАДКА
Д 21-ПР-У Д37М-1002023
Прокладка двигателя Д-21 комплект АВТОПРОКЛАДКА
Код: 107021
Артикул: Д 21-ПР-У, Д37М-1002023
5 в наличии

На складах : 5 шт.

2 шт. Томилино р.п., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул.
Производитель: АВТОПРОКЛАДКА
23

Номер детали на чертеже:

23

Шпилька

Заводской номер: Д22-1002308 Количество на модель: 4
Д22-1002308
4
24

Номер детали на чертеже:

24

Рым-болт

Заводской номер: Д22-1002685 Количество на модель: 2
Д22-1002685
2
25

Номер детали на чертеже:

25

Картер маховика

Заводской номер: Д21-1002312-Б Количество на модель: 1
Д21-1002312-Б
1
26

Номер детали на чертеже:

26

Пластика замковая нижняя

Заводской номер: Д30-1002318-Б1 Количество на модель: 1
Д30-1002318-Б1
1
27

Номер детали на чертеже:

27

Пластина замковая левая

Заводской номер: Д30-1002318-А2 Количество на модель: 2
Д30-1002318-А2
2
28

Номер детали на чертеже:

28

Пластина замковая правая

Заводской номер: Д30-1002318-А1 Количество на модель: 1
Д30-1002318-А1
1
29

Номер детали на чертеже:

29

Гайка

Заводской номер: ГВ-М12х1,25 Количество на модель: 8
ГВ-М12х1,25
8
30

Номер детали на чертеже:

30

Прокладка корпуса каркасного сальника заднего

Заводской номер: Д22-1002336 Количество на модель: 1
Д22-1002336
1
31

Номер детали на чертеже:

31

Корпус каркасного сальника заднего

Заводской номер: Д22-1002332 Количество на модель: 1
Д22-1002332
1
32

Номер детали на чертеже:

32

Шайба стопорная

Заводской номер: Д37М-1002338 Количество на модель: 6
Д37М-1002338
6
33

Номер детали на чертеже:

33

Болт

Заводской номер: БНП-М6х16 Количество на модель: 6
БНП-М6х16
6
34

Номер детали на чертеже:

34

Сальник каркасный самоподжимной

Заводской номер: АСК85-110-12 Количество на модель: 1
АСК85-110-12
1
35

Номер детали на чертеже:

35

Штифт установочный

Заводской номер: Д30-1005319 Количество на модель: 2
Д30-1005319
2
36

Номер детали на чертеже:

36

Втулка валика механизма уравновешивания задняя

Заводской номер: Д22-1002134 Количество на модель: 1
Д22-1002134
1
37

Номер детали на чертеже:

37

Шпилька

Заводской номер: Д30-1002314 Количество на модель: 4
Д30-1002314
4
38

Номер детали на чертеже:

38

Крышка первого и второго подшипников

Заводской номер: Д37М-1002052-А Количество на модель: 2
Д37М-1002052-А
2
39

Номер детали на чертеже:

39

Шайба замковая

Заводской номер: Д37М-1002049-А Количество на модель: 3
Д37М-1002049-А
3
40

Номер детали на чертеже:

40

Шпилька крышек коренных подшипников

Заводской номер: Д37М-1002104-А Количество на модель: 6
Д37М-1002104-А
6
41

Номер детали на чертеже:

41

Гайка

Заводской номер: Д37М-1002029 Количество на модель: 6
Д37М-1002029
6
42

Номер детали на чертеже:

42

Пробка резьбовая коническая

Заводской номер: ПРП-1/8" Количество на модель: 1
ПРП-1/8"
1
43

Номер детали на чертеже:

43

Штифт

Заводской номер: Д30-1407565-А Количество на модель: 4
Д30-1407565-А
4
44

Номер детали на чертеже:

44

Крышка третьего подшипника

Заводской номер: Д37М-1002062-Б1 Количество на модель: 1
Д37М-1002062-Б1
1
45

Номер детали на чертеже:

45

Прокладка в сборе

Заводской номер: Д22-1002011 Количество на модель: 1
Д22-1002011
1
46

Номер детали на чертеже:

46

Угольник уплотнительный

Заводской номер: Д22-1002018 Количество на модель: 1
Д22-1002018
1
47

Номер детали на чертеже:

47

Шайба пружинная

Заводской номер: ШП-8Н Количество на модель: 16
ШП-8Н
16
48

Номер детали на чертеже:

48

Болт

Заводской номер: БНП-М8х40 Количество на модель: 3
БНП-М8х40
3
49

Номер детали на чертеже:

49

Шайба пружинная

Заводской номер: ШП-10Н Количество на модель: 1
ШП-10Н
1
50

Номер детали на чертеже:

50

Болт

Заводской номер: БНП-М10х55 Количество на модель: 1
БНП-М10х55
1
51

Номер детали на чертеже:

51

Шайба пружинная

Заводской номер: ШП-12Н Количество на модель: 3
ШП-12Н
3
52

Номер детали на чертеже:

52

Болт

Заводской номер: БНП-М12х55 Количество на модель: 3
БНП-М12х55
3
53

Номер детали на чертеже:

53

Втулка валика механизма уравновешивания передняя

Заводской номер: Д22-1002133 Количество на модель: 1
Д22-1002133
1
54

Номер детали на чертеже:

54

Палец промежуточной шестерни механизма уравновешивания в сборе

Заводской номер: Д22-1002160 Количество на модель: 1
Д22-1002160
1
55

Номер детали на чертеже:

55

Прокладка листа переднего

Заводской номер: Д22-1002183 Количество на модель: 1
Д22-1002183
1
683831
ПАК-АВТО
Д37м-107*РК 1917, Д37М-1007419-А2
Прокладка двигателя Д-21 полный комплект (24шт.) ПАК-АВТО
Код: 683831
Артикул: Д37м-107*РК, 1917, Д37М-1007419-А2
14 в наличии

На складах : 14 шт.

3 шт. Люберцы, Мира ул. 5 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул. 3 шт. Нижний Новгород
Производитель: ПАК-АВТО
046904
Д120-ПР Д37М-1002023
Прокладка двигателя Д-120, 21 комплект
Код: 046904
Артикул: Д120-ПР, Д37М-1002023
12 в наличии

На складах : 12 шт.

9 шт. Машково д., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Каширское ш.
Производитель:
107021
АВТОПРОКЛАДКА
Д 21-ПР-У Д37М-1002023
Прокладка двигателя Д-21 комплект АВТОПРОКЛАДКА
Код: 107021
Артикул: Д 21-ПР-У, Д37М-1002023
5 в наличии

На складах : 5 шт.

2 шт. Томилино р.п., Люберецкий р-н 2 шт. Москва, Кетчерская ул. 1 шт. Москва, Рябиновая ул.
Производитель: АВТОПРОКЛАДКА
56

Номер детали на чертеже:

56

Штифт

Заводской номер: Д22-1002177 Количество на модель: 1
Д22-1002177
1
57

Номер детали на чертеже:

57

Сальник каркасный самоподжимной

Заводской номер: СК50-70-12 Количество на модель: 1
СК50-70-12
1
58

Номер детали на чертеже:

58

Пластина замковая крайняя

Заводской номер: Д30-1002194-А Количество на модель: 1
Д30-1002194-А
1
59

Номер детали на чертеже:

59

Шайба замковая

Заводской номер: Д22-1002186 Количество на модель: 3
Д22-1002186
3
60

Номер детали на чертеже:

60

Шайба

Заводской номер: Д22-1002225 Количество на модель: 1
Д22-1002225
1
61

Номер детали на чертеже:

61

Сальник

Заводской номер: Д22-1002224 Количество на модель: 1
Д22-1002224
1
62

Номер детали на чертеже:

62

Болт

Заводской номер: Д22-1002219 Количество на модель: 6
Д22-1002219
6
63

Номер детали на чертеже:

63

Болт

Заводской номер: БНП-М8х115 Количество на модель: 1
БНП-М8х115
1
64

Номер детали на чертеже:

64

Болт

Заводской номер: БНП-М8х50 Количество на модель: 2
БНП-М8х50
2
65

Номер детали на чертеже:

65

Винт

Заводской номер: В4-М8х18 Количество на модель: 5
В4-М8х18
5
66

Номер детали на чертеже:

66

Болт

Заводской номер: БНП-М8х60 Количество на модель: 1
БНП-М8х60
1
67

Номер детали на чертеже:

67

Болт

Заводской номер: БНП-М8х55 Количество на модель: 2
БНП-М8х55
2
68

Номер детали на чертеже:

68

Болт

Заводской номер: БНП-М8х80 Количество на модель: 1
БНП-М8х80
1
Указатель конструктивных групп и подгрупп двигателя Д21 Т-16М Головка цилиндра Т-16М
Вернуться в раздел каталога
