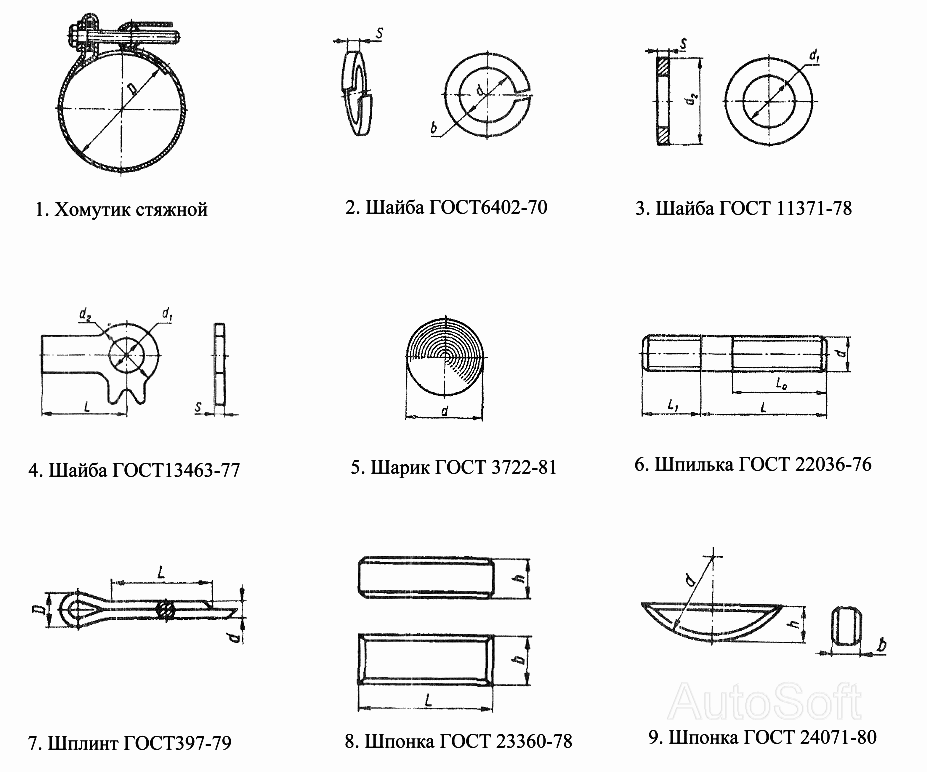

Нормали Т-25Ф. Каталог 2004г.

Нормали Т-25Ф Нормали Т-25Ф

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Хомутик стяжной ХСВА-26 (D=26)

Заводской номер: [Хомутик стяжной ХСВА-26 (D=26)] Количество на модель: 2
[Хомутик стяжной ХСВА-26 (D=26)]
2
1

Номер детали на чертеже:

1

Хомутик стяжной ХСВА-73 (D=73, d=16)

Заводской номер: [Хомутик стяжной ХСВА-73 (D=73, d=16)] Количество на модель: 4
[Хомутик стяжной ХСВА-73 (D=73, d=16)]
4
2

Номер детали на чертеже:

2

Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0)

Заводской номер: [Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0)] Количество на модель: 11
[Шайба 16.ОТ.65Г.05 ГОСТ6402-70 (d=16,3, S=5,0, b=5.0)]
11
2

Номер детали на чертеже:

2

Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5)

Заводской номер: [Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5)] Количество на модель: 15
[Шайба 16Т.65Г.05 ГОСТ6402-70 (d=16.3, S=4,5, b=4,5)]
15
2

Номер детали на чертеже:

2

Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0)

Заводской номер: [Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0)] Количество на модель: 2
[Шайба 18Т.65Г.05 ГОСТ6402-70 (d=18,3, S=5,0, b=5,0)]
2
2

Номер детали на чертеже:

2

Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8)

Заводской номер: [Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8)] Количество на модель: 2
[Шайба 3.65Г.05 ГОСТ6402-70 (d=3,1, S=0,8, b=0,8)]
2
2

Номер детали на чертеже:

2

Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2)

Заводской номер: [Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2)] Количество на модель: 12
[Шайба 4.65Г.05 ГОСТ6402-70 (d=4,1, S=1,2, b=1,2)]
12
2

Номер детали на чертеже:

2

Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4)

Заводской номер: [Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4)] Количество на модель: 2
[Шайба 5.65Г.05 ГОСТ6402-70 (d=5,1, S=1,4, b=1,4)]
2
2

Номер детали на чертеже:

2

Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6)

Заводской номер: [Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6)] Количество на модель: 97
[Шайба 6.65Г.05 ГОСТ6402-70 (d=6,1, S=1,6, b=1,6)]
97
2

Номер детали на чертеже:

2

Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0

Заводской номер: [Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0] Количество на модель: 159
[Шайба 8.65Г.05 (d=8,2, S=2,0, b=2,0]
159
2

Номер детали на чертеже:

2

Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0)

Заводской номер: [Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0)] Количество на модель: 26
[Шайба 16.65Г.05 ГОСТ6402-70 (d=16.3, S=4,0, b=4,0)]
26
2

Номер детали на чертеже:

2

Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0)

Заводской номер: [Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0)] Количество на модель: 20
[Шайба 14Т.65Г.05 ГОСТ6402-70 (d=14,2, S=4.0, b=4.0)]
20
2

Номер детали на чертеже:

2

Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5

Заводской номер: [Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5] Количество на модель: 122
[Шайба 10.65Г.05 (d=10,2, S=2,5, b=2,5]
122
2

Номер детали на чертеже:

2

Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5)

Заводской номер: [Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5)] Количество на модель: 5
[Шайба 10.ОТ.65Г.05 ГОСТ6402-70 (d=10,2, S=3.5, b=3,5)]
5
2

Номер детали на чертеже:

2

Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5)

Заводской номер: [Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5)] Количество на модель: 8
[Шайба 10Т.65Г.05 ГОСТ6402-70 (d=10,2, S=2,5, b=2,5)]
8
2

Номер детали на чертеже:

2

Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0)

Заводской номер: [Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0)] Количество на модель: 67
[Шайба 12.65Г.05 ГОСТ6402-70 (d=12,2, S=4.0, b=4,0)]
67
2

Номер детали на чертеже:

2

Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0)

Заводской номер: [Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0)] Количество на модель: 25
[Шайба 12ОТ.65Г.05 ГОСТ6402-70 (d=12,2, S=4,0, b=4.0)]
25
2

Номер детали на чертеже:

2

Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5)

Заводской номер: [Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5)] Количество на модель: 49
[Шайба 12Т.65Г.05 ГОСТ6402-70 (d=12,2, S=3,5, b=3,5)]
49
2

Номер детали на чертеже:

2

Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5)

Заводской номер: [Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5)] Количество на модель: 6
[Шайба 14.65Г.05 ГОСТ6402-70 (d=14.2, S=3.5, b=3,5)]
6
2

Номер детали на чертеже:

2

Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5)

Заводской номер: [Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5)] Количество на модель: 10
[Шайба 14ОТ.65Г.05 ГОСТ6402-70 (d=14,2, S=4,5, b=4,5)]
10
3

Номер детали на чертеже:

3

Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6)

Заводской номер: [Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6)] Количество на модель: 90
[Шайба С8.01.0115 ГОСТ11371-78 (d1=9,0, d2=16, S=1,6)]
90
3

Номер детали на чертеже:

3

Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6)

Заводской номер: [Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6)] Количество на модель: 72
[Шайба С6.01.0115 ГОСТ11371-78 (d1=6.6, d2=12, S=1.6)]
72
3

Номер детали на чертеже:

3

Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0)

Заводской номер: [Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0)] Количество на модель: 2
[Шайба С27.01.0115 ГОСТ11371-78 (d1=30,0, d2=50.0, S=4,0)]
2
3

Номер детали на чертеже:

3

Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0)

Заводской номер: [Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0)] Количество на модель: 1
[Шайба С24.01.0115 ГОСТ11371-78 (d1=26.0, d2=44, S=4.0)]
1
3

Номер детали на чертеже:

3

Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0)

Заводской номер: [Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0)] Количество на модель: 1
[Шайба С22.01.0115 ГОСТ11371-78 (d1=24.0, d2=39, S=3.0)]
1
3

Номер детали на чертеже:

3

Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0)

Заводской номер: [Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0)] Количество на модель: 3
[Шайба С16.01.0115 ГОСТ11371-78 (d1=17,5, d2=30,0, S=3.0)]
3
3

Номер детали на чертеже:

3

Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5)

Заводской номер: [Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5)] Количество на модель: 20
[Шайба С12.01.0115 ГОСТ11371-78 (d1=13,5, d2=24,0, S=2.5)]
20
3

Номер детали на чертеже:

3

Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0)

Заводской номер: [Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0)] Количество на модель: 26
[Шайба С10.01.0115 ГОСТ11371-78 (d1=11,0, d2=20,0, S=2.0)]
26
4

Номер детали на чертеже:

4

Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0)

Заводской номер: [Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0)] Количество на модель: 4
[Шайба 8.04.0115 ГОСТ13463-77 (d1=8,4, d2=14,0, S=1,0, L=20,0)]
4
5

Номер детали на чертеже:

5

Шарик 15.081-60 ГОСТ3722-81 (d=15)

Заводской номер: [Шарик 15.081-60 ГОСТ3722-81 (d=15)] Количество на модель: 4
[Шарик 15.081-60 ГОСТ3722-81 (d=15)]
4
5

Номер детали на чертеже:

5

Шарик 7,938-100 ГОСТ3722-81 (d=7)

Заводской номер: [Шарик 7,938-100 ГОСТ3722-81 (d=7)] Количество на модель: 6
[Шарик 7,938-100 ГОСТ3722-81 (d=7)]
6
6

Номер детали на чертеже:

6

Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20)

Заводской номер: [Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20)] Количество на модель: 8
[Шпилька М12х35.66.013 ГОСТ22036-76 (d=12, L=35, L0=26, L1=20)]
8
6

Номер детали на чертеже:

6

Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20)

Заводской номер: [Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20)] Количество на модель: 20
[Шпилька М12х32.66.016 ГОСТ22037-76 (d=12, L=32, L0=22, L1=20)]
20
6

Номер детали на чертеже:

6

Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16)

Заводской номер: [Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16)] Количество на модель: 4
[Шпилька М10х35.66.016 ГОСТ22037-76 (d=10, L=35, L0=26, L1=16)]
4
6

Номер детали на чертеже:

6

Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16)

Заводской номер: [Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16)] Количество на модель: 5
[Шпилька М10x2чx25.66.013 ГОСТ22036-76 (d=10, L=25, L0=18, L1=16)]
5
7

Номер детали на чертеже:

7

Шплинт 5x50.016 (d=4,4, D=9,5, L=50)

Заводской номер: [Шплинт 5x50.016 (d=4,4, D=9,5, L=50)] Количество на модель: 1
[Шплинт 5x50.016 (d=4,4, D=9,5, L=50)]
1
7

Номер детали на чертеже:

7

Шплинт 5x45.016 (d=4,4, D=9,5, L=45)

Заводской номер: [Шплинт 5x45.016 (d=4,4, D=9,5, L=45)] Количество на модель: 2
[Шплинт 5x45.016 (d=4,4, D=9,5, L=45)]
2
7

Номер детали на чертеже:

7

Шплинт 5x30.016 (d=4,4, D=9,5, L=30)

Заводской номер: [Шплинт 5x30.016 (d=4,4, D=9,5, L=30)] Количество на модель: 2
[Шплинт 5x30.016 (d=4,4, D=9,5, L=30)]
2
7

Номер детали на чертеже:

7

Шплинт 4x50.016 (d=3,5, D=7.55, L=50)

Заводской номер: [Шплинт 4x50.016 (d=3,5, D=7.55, L=50)] Количество на модель: 3
[Шплинт 4x50.016 (d=3,5, D=7.55, L=50)]
3
7

Номер детали на чертеже:

7

Шплинт 4x40.016 (d=3,5, D=7,55, L=40)

Заводской номер: [Шплинт 4x40.016 (d=3,5, D=7,55, L=40)] Количество на модель: 4
[Шплинт 4x40.016 (d=3,5, D=7,55, L=40)]
4
7

Номер детали на чертеже:

7

Шплинт 4x32.016 (d=3,5, D=7,55, L=32)

Заводской номер: [Шплинт 4x32.016 (d=3,5, D=7,55, L=32)] Количество на модель: 3
[Шплинт 4x32.016 (d=3,5, D=7,55, L=32)]
3
7

Номер детали на чертеже:

7

Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25)

Заводской номер: [Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25)] Количество на модель: 18
[Шплинт 4x25.016 ГОСТ397-79 (d=3,5, D=7,55, L=25)]
18
7

Номер детали на чертеже:

7

Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20)

Заводской номер: [Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20)] Количество на модель: 4
[Шплинт 4x20.016 ГОСТ397-79 (d=3,5, D=7,55, L=20)]
4
7

Номер детали на чертеже:

7

Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25)

Заводской номер: [Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25)] Количество на модель: 12
[Шплинт 3,2x25.016 ГОСТ397-79 (d=2,7, D=5,95, L=25)]
12
7

Номер детали на чертеже:

7

Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20)

Заводской номер: [Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20)] Количество на модель: 23
[Шплинт 3,2x20.016 ГОСТ397-79 (d=2,7, D=5,95, L=20)]
23
7

Номер детали на чертеже:

7

Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12)

Заводской номер: [Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12)] Количество на модель: 15
[Шплинт 2x12.016 ГОСТ397-79 (d=1,6, D=3,6, L=12)]
15
7

Номер детали на чертеже:

7

Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16)

Заводской номер: [Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16)] Количество на модель: 20
[Шплинт 2.5x16.016 ГОСТ397-79 (d=2, D=4,5, L=16)]
20
7

Номер детали на чертеже:

7

Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12)

Заводской номер: [Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12)] Количество на модель: 4
[Шплинт 1,6x12.016 ГОСТ397-79 (d=1,3, D=2,8, L=12)]
4
8

Номер детали на чертеже:

8

Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32)

Заводской номер: [Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32)] Количество на модель: 4
[Шпонка 2-6x6x32 ГОСТ23360-70 (b=6, h=6, L=32)]
4
9

Номер детали на чертеже:

9

Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22)

Заводской номер: [Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22)] Количество на модель: 1
[Шпонка 5x9 ГОСТ24071-80 (b=5, h=9, d=22)]
1
9

Номер детали на чертеже:

9

Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25)

Заводской номер: [Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25)] Количество на модель: 3
[Шпонка 6x10 ГОСТ24071-80 (b=6, h=10, d=25)]
3
Нормали Т-25Ф Нормали Т-25Ф
Вернуться в раздел каталога
