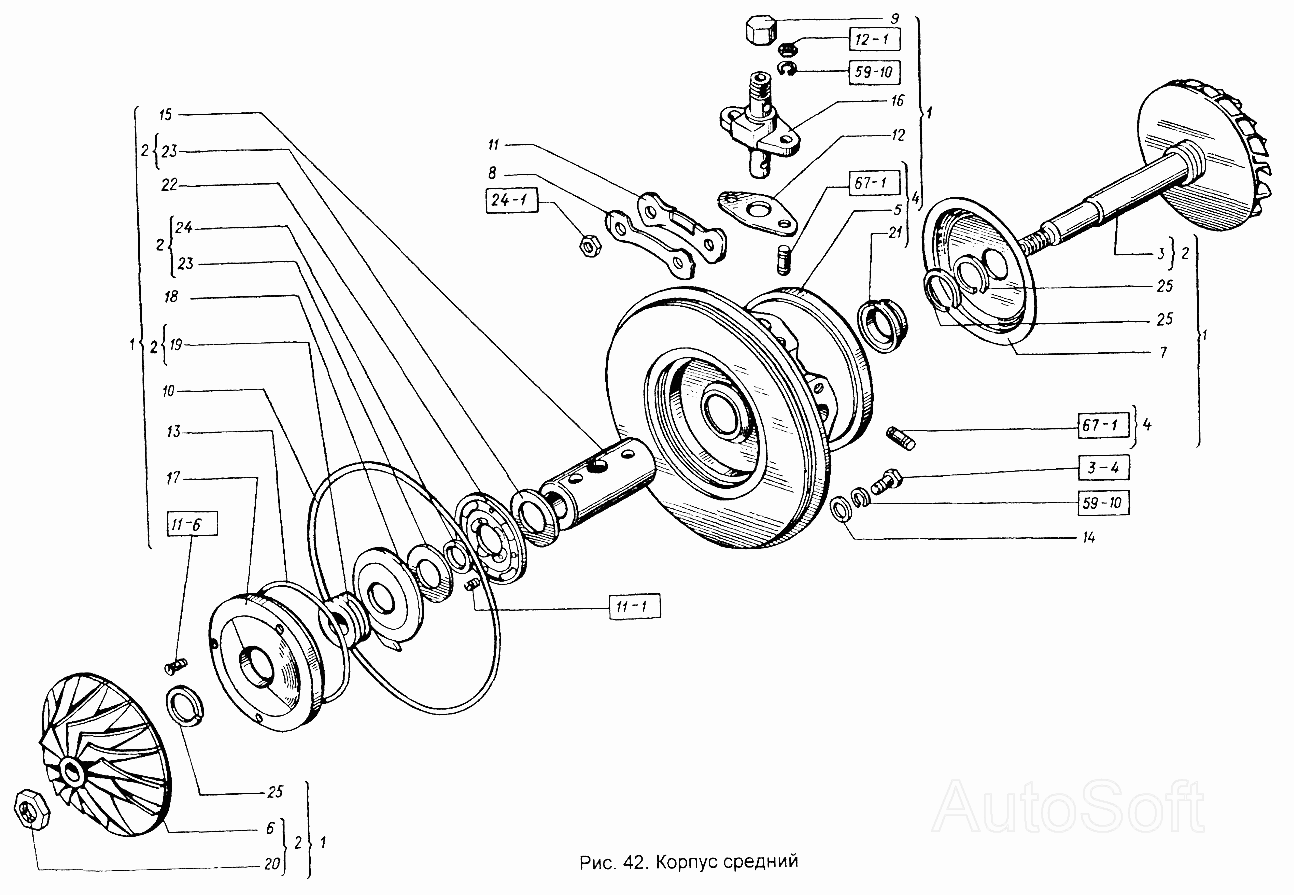

Корпус средний Т-151К-08. Каталог 2004г.

Компрессор ТКР11С-2 Т-151К-08 Корпус турбины Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шпилька (d=8, l=16, l0=12, l1=16)

Заводской номер: М8х16.22038 Количество на модель: 4
М8х16.22038
4

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564
8.65Г.6402
564

Номер детали на чертеже:

Гайка (d=8, H=6,5, S=12)

Заводской номер: М8.2524 Количество на модель: 45
М8.2524
45

Номер детали на чертеже:

Гайка (d=10, H=8, S=14)

Заводской номер: М10.15521 Количество на модель: 20
М10.15521
20

Номер детали на чертеже:

Винт (d=5, l=16, L0=16, H=2,5, D=9,2)

Заводской номер: М5х16.17475 Количество на модель: 3
М5х16.17475
3

Номер детали на чертеже:

Винт (d=3, l=16, L0=16, H=1,5, D=5,6)

Заводской номер: М3х16.17475 Количество на модель: 3
М3х16.17475
3

Номер детали на чертеже:

Болт

Заводской номер: М8х20.7796 Количество на модель: 100
М8х20.7796
100
1

Номер детали на чертеже:

1

Корпус средний

Заводской номер: 213.30003.00.01 Количество на модель: 1
213.30003.00.01
1
2

Номер детали на чертеже:

2

Ротор

Заводской номер: 213.30004.00-01 Количество на модель: 1
213.30004.00-01
1
3

Номер детали на чертеже:

3

Вал

Заводской номер: 213.30005.00-01 Количество на модель: 1
213.30005.00-01
1
4

Номер детали на чертеже:

4

Корпус средний

Заводской номер: 213.30009.10 Количество на модель: 1
213.30009.10
1
5

Номер детали на чертеже:

5

Корпус средний

Заводской номер: 213.30101.00 Количество на модель: 1
213.30101.00
1
6

Номер детали на чертеже:

6

Колесо

Заводской номер: 111.30104.30-01 Количество на модель: 1
111.30104.30-01
1
7

Номер детали на чертеже:

7

Экран-проставка

Заводской номер: 213.30149.00 Количество на модель: 1
213.30149.00
1
8

Номер детали на чертеже:

8

Шайба замковая

Заводской номер: 111.30107.00 Количество на модель: 4
111.30107.00
4
9

Номер детали на чертеже:

9

Гайка накидная

Заводской номер: 111.30118.00 Количество на модель: 1
111.30118.00
1
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 111.30119.00 Количество на модель: 1
111.30119.00
1
11

Номер детали на чертеже:

11

Планка

Заводской номер: 111.30128.10 Количество на модель: 4
111.30128.10
4
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 111.30131.00 Количество на модель: 1
111.30131.00
1
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 111.30133.10 Количество на модель: 1
111.30133.10
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 111.30140.20 Количество на модель: 8
111.30140.20
8
15

Номер детали на чертеже:

15

Подшипник

Заводской номер: 131.30105.00 Количество на модель: 1
131.30105.00
1
16

Номер детали на чертеже:

16

Фиксатор

Заводской номер: 131.30106.00 Количество на модель: 1
131.30106.00
1
17

Номер детали на чертеже:

17

Диск

Заводской номер: 131.30113.00 Количество на модель: 1
131.30113.00
1
18

Номер детали на чертеже:

18

Щиток

Заводской номер: 131.30114.00 Количество на модель: 1
131.30114.00
1
19

Номер детали на чертеже:

19

Маслоотражатель

Заводской номер: 131.30117.00 Количество на модель: 1
131.30117.00
1
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 131.30124.00 Количество на модель: 1
131.30124.00
1
21

Номер детали на чертеже:

21

Втулка

Заводской номер: 131.30160.00 Количество на модель: 1
131.30160.00
1
22

Номер детали на чертеже:

22

Подшипник

Заводской номер: 131.30165.10 Количество на модель: 1
131.30165.10
1
23

Номер детали на чертеже:

23

Кольцо

Заводской номер: 131.30166.00 Количество на модель: 2
131.30166.00
2
24

Номер детали на чертеже:

24

Кольцо

Заводской номер: 131.30167.00 Количество на модель: 1
131.30167.00
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 706.30123.01 Количество на модель: 4
706.30123.01
4
