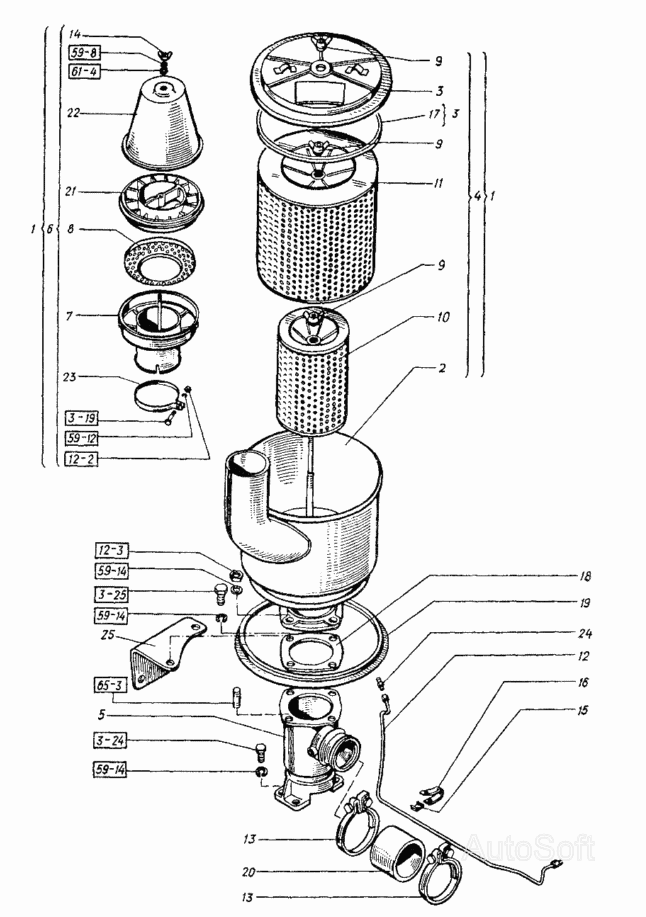

Воздухоочиститель Т-151К-08. Каталог 2004г.

Система предпусковой прокачки масла Т-151К-08 Топливопроводы Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шпилька (d=12, l=30, l0=25, l1=15)

Заводской номер: М12х30.22034 Количество на модель: 2
М12х30.22034
2

Номер детали на чертеже:

Болт

Заводской номер: М10x45.7796 Количество на модель: 7
М10x45.7796
7

Номер детали на чертеже:

Болт

Заводской номер: М12х30.7796 Количество на модель: 20
М12х30.7796
20

Номер детали на чертеже:

Болт

Заводской номер: М12x35.7796 Количество на модель: 44
М12x35.7796
44

Номер детали на чертеже:

Гайка (d=10, H=8, S=14)

Заводской номер: М10.2524 Количество на модель: 30
М10.2524
30

Номер детали на чертеже:

Гайка (d=12, H=10, S=16)

Заводской номер: М12.2524 Количество на модель: 6
М12.2524
6

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г.6402 Количество на модель: 635
10.65Г.6402
635

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170
12.65Г.6402
170

Номер детали на чертеже:

Шайба

Заводской номер: 6.65Г.6402 Количество на модель: 274
6.65Г.6402
274

Номер детали на чертеже:

Шайба (d=6,4, d1=12,5, S=1,2)

Заводской номер: 6х1,2.04.11371 Количество на модель: 4
6х1,2.04.11371
4
1

Номер детали на чертеже:

1

Воздухоочиститель

Заводской номер: 62-12002.00 Количество на модель: 1
62-12002.00
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: 62-12004.00 Количество на модель: 1
62-12004.00
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 62-12008.01 Количество на модель: 1
62-12008.01
1
4

Номер детали на чертеже:

4

Воздухоочиститель, вторая ступень

Заводской номер: 62-12011.00 Количество на модель: 1
62-12011.00
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: 60-12010.61 Количество на модель: 1
60-12010.61
1
6

Номер детали на чертеже:

6

Моноциклон

Заводской номер: 60-12023.00 Количество на модель: 1
60-12023.00
1
7

Номер детали на чертеже:

7

Патрубок

Заводской номер: 60-12024.00 Количество на модель: 1
60-12024.00
1
8

Номер детали на чертеже:

8

Сетка

Заводской номер: 60-12025.00 Количество на модель: 1
60-12025.00
1
9

Номер детали на чертеже:

9

Зажни

Заводской номер: 60-12027.10 Количество на модель: 3
60-12027.10
3
10

Номер детали на чертеже:

10

Фильтр патрон

Заводской номер: 60-12028.00 Количество на модель: 1
60-12028.00
1
11

Номер детали на чертеже:

11

Фильтр патрон

Заводской номер: 60-12029.00 Количество на модель: 1
60-12029.00
1
12

Номер детали на чертеже:

12

Трубопровод

Заводской номер: 60-12036.10 Количество на модель: 1
60-12036.10
1
13

Номер детали на чертеже:

13

Хомут

Заводской номер: А23.02.220-01 Количество на модель: 2
А23.02.220-01
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: 14Н-1266 Количество на модель: 1
14Н-1266
1
15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 20-1501 Количество на модель: 3
20-1501
3
16

Номер детали на чертеже:

16

Хомут

Заводской номер: 20-1504 Количество на модель: 3
20-1504
3
17

Номер детали на чертеже:

17

Кольцо уплотнительное

Заводской номер: 60-12110.10 Количество на модель: 1
60-12110.10
1
18

Номер детали на чертеже:

18

Прокладка

Заводской номер: 60-12133.20 Количество на модель: 1
60-12133.20
1
19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 60-12141.20 Количество на модель: 1
60-12141.20
1
20

Номер детали на чертеже:

20

Шланг соединительный

Заводской номер: 60-12154.10 Количество на модель: 1
60-12154.10
1
21

Номер детали на чертеже:

21

Завихритель

Заводской номер: 60-12188.00 Количество на модель: 1
60-12188.00
1
22

Номер детали на чертеже:

22

Колпак

Заводской номер: 60-12189.00 Количество на модель: 1
60-12189.00
1
23

Номер детали на чертеже:

23

Хомут

Заводской номер: 60-12200.00 Количество на модель: 1
60-12200.00
1
24

Номер детали на чертеже:

24

Штуцер

Заводской номер: 60-12214.00 Количество на модель: 1
60-12214.00
1
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: 67М-12221.00 Количество на модель:
67М-12221.00
