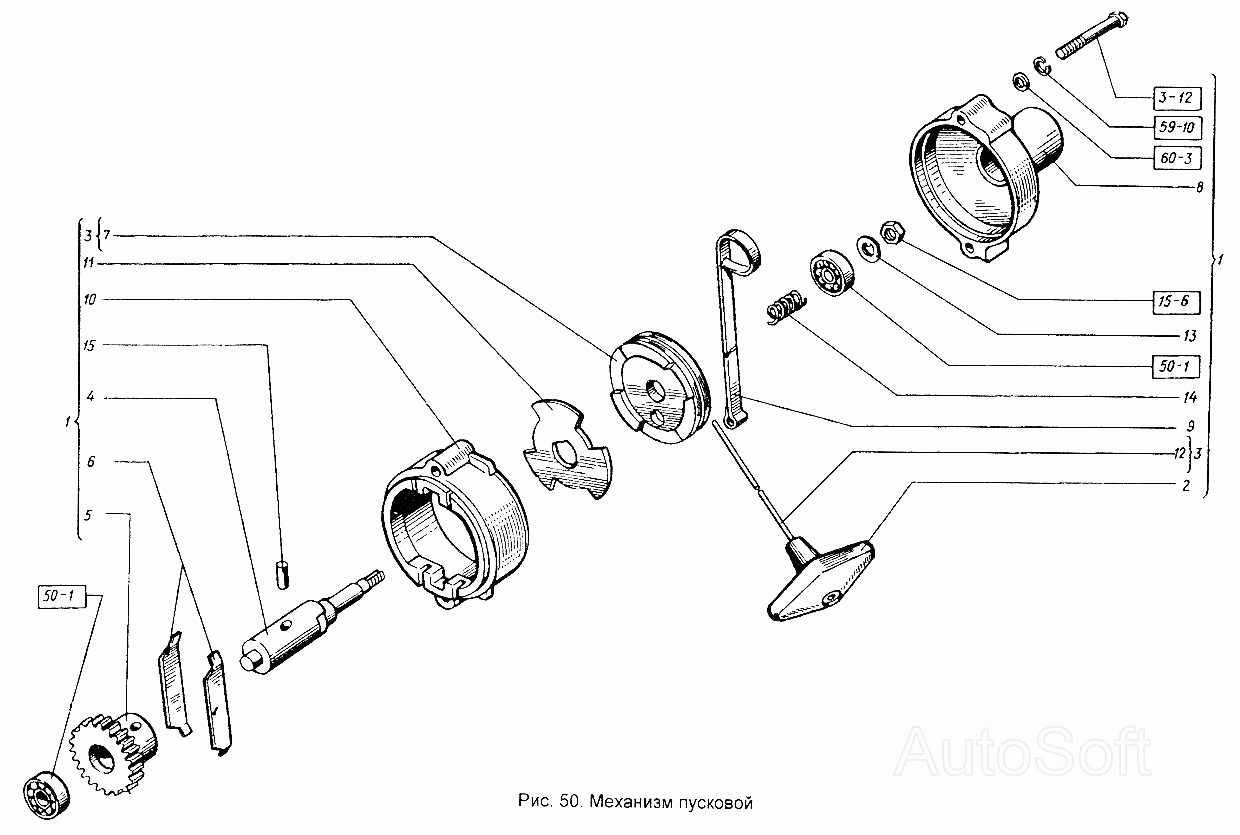

Пусковой двигатель. Механизм пусковой Т-151К-08. Каталог 2004г.

Пусковой двигатель. Магнето Т-151К-08 Пусковой двигатель. Регулятор пускового двигателя Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба (d=8,4, d1=15, S=2)

Заводской номер: 8x2.01.10450 Количество на модель: 3
8x2.01.10450
3

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564
8.65Г.6402
564

Номер детали на чертеже:

Подшипник (d=12, D=32, L=10)

Заводской номер: 60201.7242 Количество на модель: 1
60201.7242
1

Номер детали на чертеже:

Гайка

Заводской номер: М10.5915 Количество на модель: 220
М10.5915
220

Номер детали на чертеже:

Болт (d=8, l=70, L0=22, H=5, S=12)

Заводской номер: М8х70.7796 Количество на модель: 2
М8х70.7796
2
1

Номер детали на чертеже:

1

Пусковой механизм

Заводской номер: 350.03.010.11 Количество на модель: 1
350.03.010.11
1
2

Номер детали на чертеже:

2

Рукоятка

Заводской номер: 350.03.020.00 Количество на модель: 1
350.03.020.00
1
3

Номер детали на чертеже:

3

Барабан с тросом

Заводской номер: 350.03.030.00 Количество на модель: 1
350.03.030.00
1
4

Номер детали на чертеже:

4

Вал

Заводской номер: 350.03.001.21 Количество на модель: 1
350.03.001.21
1
5

Номер детали на чертеже:

5

Шестерня

Заводской номер: 350.03.002.10 Количество на модель: 1
350.03.002.10
1
6

Номер детали на чертеже:

6

Пружина тормозная

Заводской номер: 350.03.003.20 Количество на модель: 2
350.03.003.20
2
7

Номер детали на чертеже:

7

Барабан

Заводской номер: 350.03.004.40 Количество на модель: 1
350.03.004.40
1
8

Номер детали на чертеже:

8

Крышка или 350.03.005.21

Заводской номер: 350.03.005.20 Количество на модель: 1
350.03.005.20
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: 350.03.006.11 Количество на модель: 1
350.03.006.11
1
10

Номер детали на чертеже:

10

Корпус или 350.03.007.20

Заводской номер: 350.03.007.21 Количество на модель: 1
350.03.007.21
1
11

Номер детали на чертеже:

11

Диск

Заводской номер: 350.03.008.11 Количество на модель: 1
350.03.008.11
1
12

Номер детали на чертеже:

12

Трос

Заводской номер: 350.03.011.00 Количество на модель: 1
350.03.011.00
1
13

Номер детали на чертеже:

13

Шайба замковая

Заводской номер: 350.03.016.00 Количество на модель: 1
350.03.016.00
1
14

Номер детали на чертеже:

14

Пружина демпфера

Заводской номер: 150.21.307-2А Количество на модель: 1
150.21.307-2А
1
15

Номер детали на чертеже:

15

Палец

Заводской номер: Д24212 Количество на модель: 1
Д24212
1
