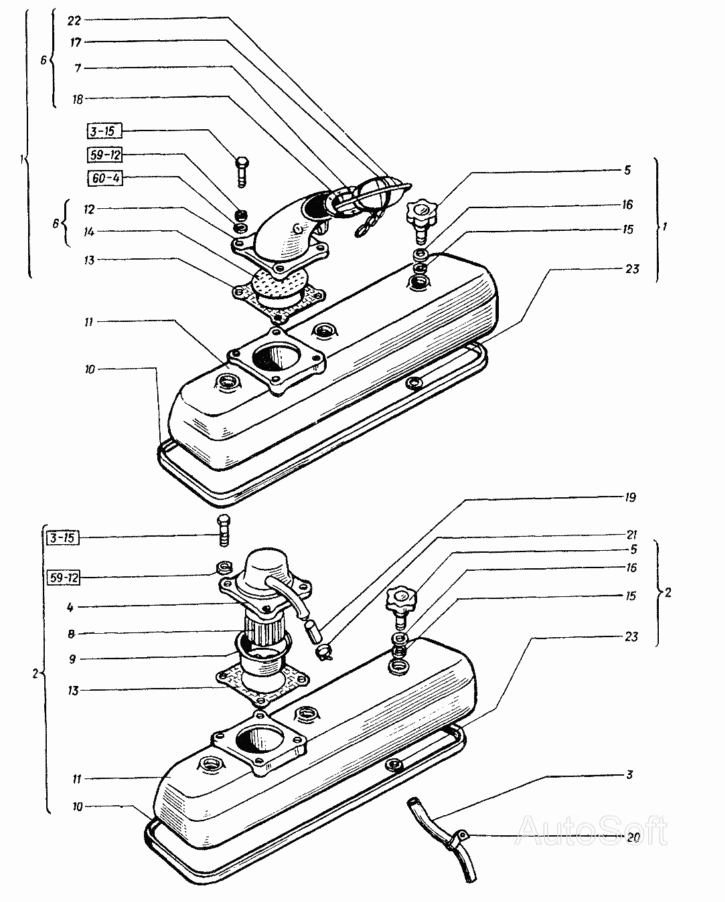

Колпак головки цилиндров Т-151К-08. Каталог 2004г.

Головка цилиндров Т-151К-08 Крышка картера нижняя Т-151К-08

Вид отображения:

Детали справа

По ширине экрана

10x1,5.04.10450

10.65Г.6402

М10x25.7796

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шайба (d=10,5, d1=15, S=1,5)

Заводской номер: 10x1,5.04.10450 Количество на модель: 46

10x1,5.04.10450

46

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г.6402 Количество на модель: 635

10.65Г.6402

635

Номер детали на чертеже:

Болт

Заводской номер: М10x25.7796 Количество на модель: 147

М10x25.7796

147

1

Номер детали на чертеже:

1

Колпак головки левый

Заводской номер: 60-06006.20 Количество на модель: 1

60-06006.20

1

2

Номер детали на чертеже:

2

Колпак головки правый

Заводской номер: 60-06007.10 Количество на модель: 1

60-06007.10

1

3

Номер детали на чертеже:

3

Труба с кронштейном

Заводской номер: 60-06012.01 Количество на модель: 1

60-06012.01

1

3

Номер детали на чертеже:

3

Шланг

Заводской номер: 61-06224.00 Количество на модель:

61-06224.00

4

Номер детали на чертеже:

4

Крышка

Заводской номер: 60-06011.00 Количество на модель: 1

60-06011.00

1

5

Номер детали на чертеже:

5

Гайка колпака

Заводской номер: 60-06019.00 Количество на модель: 6

60-06019.00

6

6

Номер детали на чертеже:

6

Патрубок маслоналивной

Заводской номер: 60-06025.00 Количество на модель: 1

60-06025.00

1

7

Номер детали на чертеже:

7

Цепочка

Заводской номер: 14-01С11 Количество на модель: 1

14-01С11

1

8

Номер детали на чертеже:

8

Кассета

Заводской номер: 60-06104.00 Количество на модель: 1

60-06104.00

1

9

Номер детали на чертеже:

9

Стакан

Заводской номер: 60-06105.00 Количество на модель: 1

60-06105.00

1

10

Номер детали на чертеже:

10

Прокладка колпака

Заводской номер: 60-06127.00 Количество на модель: 2

60-06127.00

2

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

11

Номер детали на чертеже:

11

Колпак головки цилиндров

Заводской номер: 60-06163.10 Количество на модель: 2

60-06163.10

2

12

Номер детали на чертеже:

12

Патрубок маслоналивной

Заводской номер: 60-06166.02 Количество на модель: 1

60-06166.02

1

13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 60-06167.00 Количество на модель: 2

60-06167.00

2

14

Номер детали на чертеже:

14

Сетка

Заводской номер: 60-06204.00 Количество на модель: 1

60-06204.00

1

15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 60-06205.11 Количество на модель: 6

60-06205.11

6

16

Номер детали на чертеже:

16

Шайба прижимная

Заводской номер: 60-06206.00 Количество на модель: 6

60-06206.00

6

17

Номер детали на чертеже:

17

Крышка

Заводской номер: 14-0108А Количество на модель: 1

14-0108А

1

18

Номер детали на чертеже:

18

Прокладка крышки патрубка

Заводской номер: 14-0122 Количество на модель: 1

14-0122

1

19

Номер детали на чертеже:

19

Шланг соединительный

Заводской номер: 60-29112.00 Количество на модель: 1

60-29112.00

1

20

Номер детали на чертеже:

20

Хомут

Заводской номер: 61-06226.00 Количество на модель:

61-06226.00

21

Номер детали на чертеже:

21

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 2

А23.02.160

2

22

Номер детали на чертеже:

22

Пружина крышки

Заводской номер: СМД1-0124 Количество на модель: 1

СМД1-0124

1

23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: СМД1-0624 Количество на модель: 6

СМД1-0624

6
