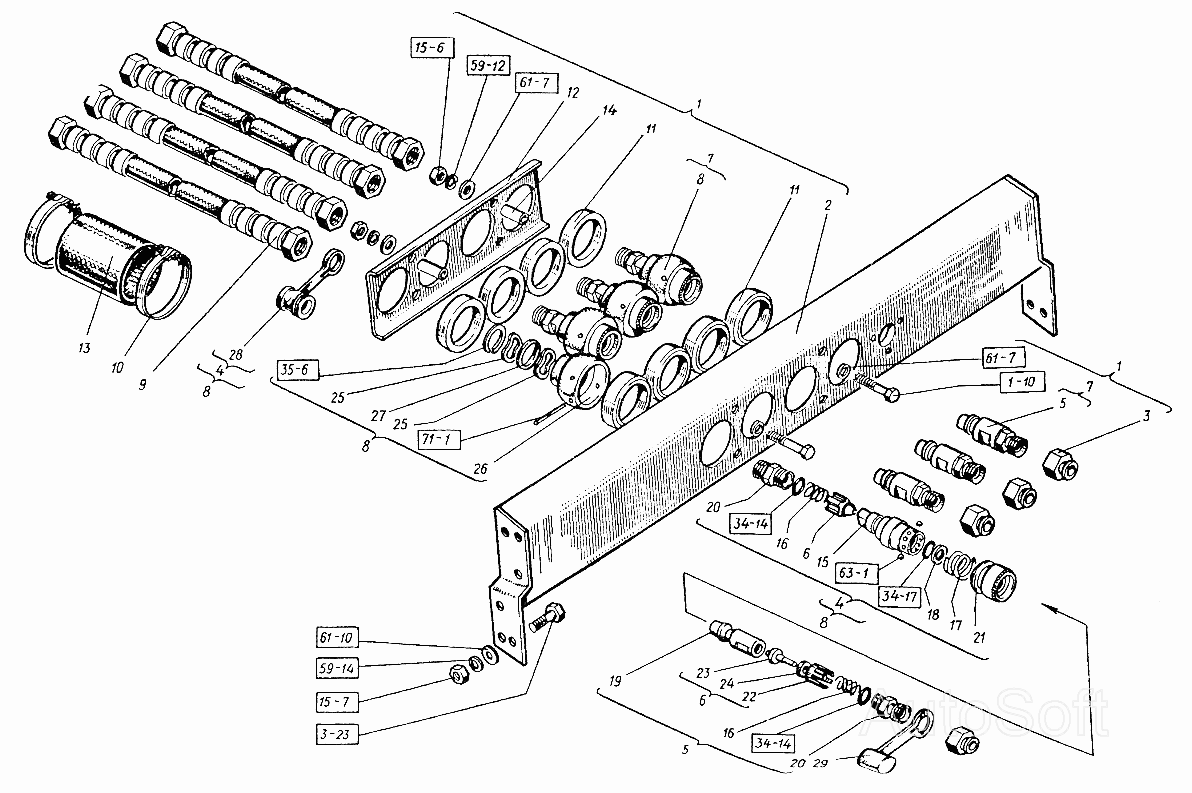

Муфта быстросоединяемая разрывная Т-151К-08. Каталог 2004г.

Устройство тягово-сцепное Т-151К-08 Система подогрева двигателя Т-151К-08

Вид отображения:

Детали справа

По ширине экрана

151.61.001-9

024-028-25-2-2.9833

029-033-25-2-2.9833

Б37.13940

М12.5915

10.04.11371

12.65Г.6402

12.04.11371

4,763-100.3722

5x45.12850

10.65Г.6402

М10.5915

М12x25.7796

М10х50.7795

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Муфта быстросоединяемая разрывная

Заводской номер: 151.61.001-9 Количество на модель:

151.61.001-9

Номер детали на чертеже:

Кольцо

Заводской номер: 024-028-25-2-2.9833 Количество на модель: 8

024-028-25-2-2.9833

018777

024-028-25

Код: 018777

Артикул: 024-028-25,

Производитель:

405910

ВИТЯЗЬ

4УТНМ*РК 31141

Код: 405910

Артикул: 4УТНМ*РК, 31141

Производитель: ВИТЯЗЬ

406421

ВИТЯЗЬ

4УТНМ*РК 3112

Код: 406421

Артикул: 4УТНМ*РК, 3112

Производитель: ВИТЯЗЬ

071428

БЕЛАРУСЬРЕЗИНОТЕХНИКА

024-028-25-2-2

Код: 071428

Артикул: 024-028-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Кольцо

Заводской номер: 029-033-25-2-2.9833 Количество на модель: 8

029-033-25-2-2.9833

Номер детали на чертеже:

Кольцо (d=34, b=5, S=1,7)

Заводской номер: Б37.13940 Количество на модель: 4

Б37.13940

Номер детали на чертеже:

Гайка

Заводской номер: М12.5915 Количество на модель: 49

М12.5915

Номер детали на чертеже:

Шайба

Заводской номер: 10.04.11371 Количество на модель: 74

10.04.11371

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170

12.65Г.6402

170

Номер детали на чертеже:

Шайба

Заводской номер: 12.04.11371 Количество на модель: 26

12.04.11371

Номер детали на чертеже:

Шарик

Заводской номер: 4,763-100.3722 Количество на модель: 32

4,763-100.3722

Номер детали на чертеже:

Штифт (d=5, d1=5,35, L=45)

Заводской номер: 5x45.12850 Количество на модель: 8

5x45.12850

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г.6402 Количество на модель: 635

10.65Г.6402

635

Номер детали на чертеже:

Гайка

Заводской номер: М10.5915 Количество на модель: 220

М10.5915

220

Номер детали на чертеже:

Болт

Заводской номер: М12x25.7796 Количество на модель: 25

М12x25.7796

Номер детали на чертеже:

Болт (d=10, l=50, L0=26, H=6, S=14)

Заводской номер: М10х50.7795 Количество на модель: 5

М10х50.7795

Номер детали на чертеже:

Муфта быстросоединяемая разрывная

Заводской номер: 151.61.017-6А Количество на модель: 1

151.61.017-6А

Номер детали на чертеже:

Кронштейн

Заводской номер: 151.61.018-4 Количество на модель: 1

151.61.018-4

Номер детали на чертеже:

Заглушка в сборе

Заводской номер: Н.036.12.040 Количество на модель: 4

Н.036.12.040

Номер детали на чертеже:

Полумуфта наружная

Заводской номер: Н.036.69.100-02 Количество на модель: 4

Н.036.69.100-02

Номер детали на чертеже:

Полумуфта внутренняя

Заводской номер: Н.036.69.200-02 Количество на модель: 4

Н.036.69.200-02

Номер детали на чертеже:

Клапан

Заводской номер: Н.036.69.300 Количество на модель: 8

Н.036.69.300

Номер детали на чертеже:

Муфта быстросоединяемая разрывная

Заводской номер: Н.036.72.000-02 Количество на модель: 4

Н.036.72.000-02

Номер детали на чертеже:

Полумуфта наружная

Заводской номер: Н.036.72.100 Количество на модель: 4

Н.036.72.100

Номер детали на чертеже:

Рукав высокого давления

Заводской номер: Н.036.85.800 Количество на модель: 4

Н.036.85.800

Номер детали на чертеже:

Хомутик стяжной

Заводской номер: ХС-100 Количество на модель: 2

ХС-100

Номер детали на чертеже:

Втулка

Заводской номер: 151.61.123 Количество на модель: 8

151.61.123

Номер детали на чертеже:

Крышка

Заводской номер: 151.61.124 Количество на модель: 1

151.61.124

Номер детали на чертеже:

Шланг

Заводской номер: 75.67.108 Количество на модель: 1

75.67.108

Номер детали на чертеже:

Втулка распорная

Заводской номер: 150.13.136 Количество на модель: 4

150.13.136

Номер детали на чертеже:

Корпус

Заводской номер: Н.036.69.001 Количество на модель: 4

Н.036.69.001

Номер детали на чертеже:

Пружина

Заводской номер: Н.036.69.004 Количество на модель: 8

Н.036.69.004

Номер детали на чертеже:

Пружина

Заводской номер: Н.036.69.005 Количество на модель: 4

Н.036.69.005

Номер детали на чертеже:

Кольцо

Заводской номер: Н.036.69.007 Количество на модель: 4

Н.036.69.007

Номер детали на чертеже:

Корпус

Заводской номер: Н.036.69.008 Количество на модель: 4

Н.036.69.008

Номер детали на чертеже:

Штуцер

Заводской номер: Н.036.69.009 Количество на модель: 8

Н.036.69.009

Номер детали на чертеже:

Фиксатор

Заводской номер: Н.036.69.018 Количество на модель: 4

Н.036.69.018

Номер детали на чертеже:

Крестовина

Заводской номер: Н.036.69.301 Количество на модель: 8

Н.036.69.301

Номер детали на чертеже:

Упор

Заводской номер: Н.036.69.302 Количество на модель: 8

Н.036.69.302

Номер детали на чертеже:

Кольцо

Заводской номер: Н.036.69.303 Количество на модель: 8

Н.036.69.303

Номер детали на чертеже:

Пружина

Заводской номер: Н.036.72.101 Количество на модель: 8

Н.036.72.101

Номер детали на чертеже:

Шарнир

Заводской номер: Н.036.72.102 Количество на модель: 4

Н.036.72.102

Номер детали на чертеже:

Кольцо

Заводской номер: Н.036.72.103 Количество на модель: 4

Н.036.72.103

Номер детали на чертеже:

Заглушка

Заводской номер: Н.036.129.001-01 Количество на модель: 4

Н.036.129.001-01

Номер детали на чертеже:

Заглушка

Заводской номер: Н.036.130.001-01 Количество на модель: 4

Н.036.130.001-01

Устройство тягово-сцепное Т-151К-08 Система подогрева двигателя Т-151К-08

Вернуться в раздел каталога

Номер	151.61.017-6А
Наименование	Муфта быстросоединяемая разрывная
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	990764;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	151.61.018-4
Наименование	Кронштейн
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	990765;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	Н.036.69.100-02
Наименование	Полумуфта наружная
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	4
	990767;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	Н.036.69.200-02
Наименование	Полумуфта внутренняя
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	4
	990768;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	Н.036.72.000-02
Наименование	Муфта быстросоединяемая разрывная
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	4
	990770;
ОКПО класс	47 Тракторы и сельскохозяйственные машины
