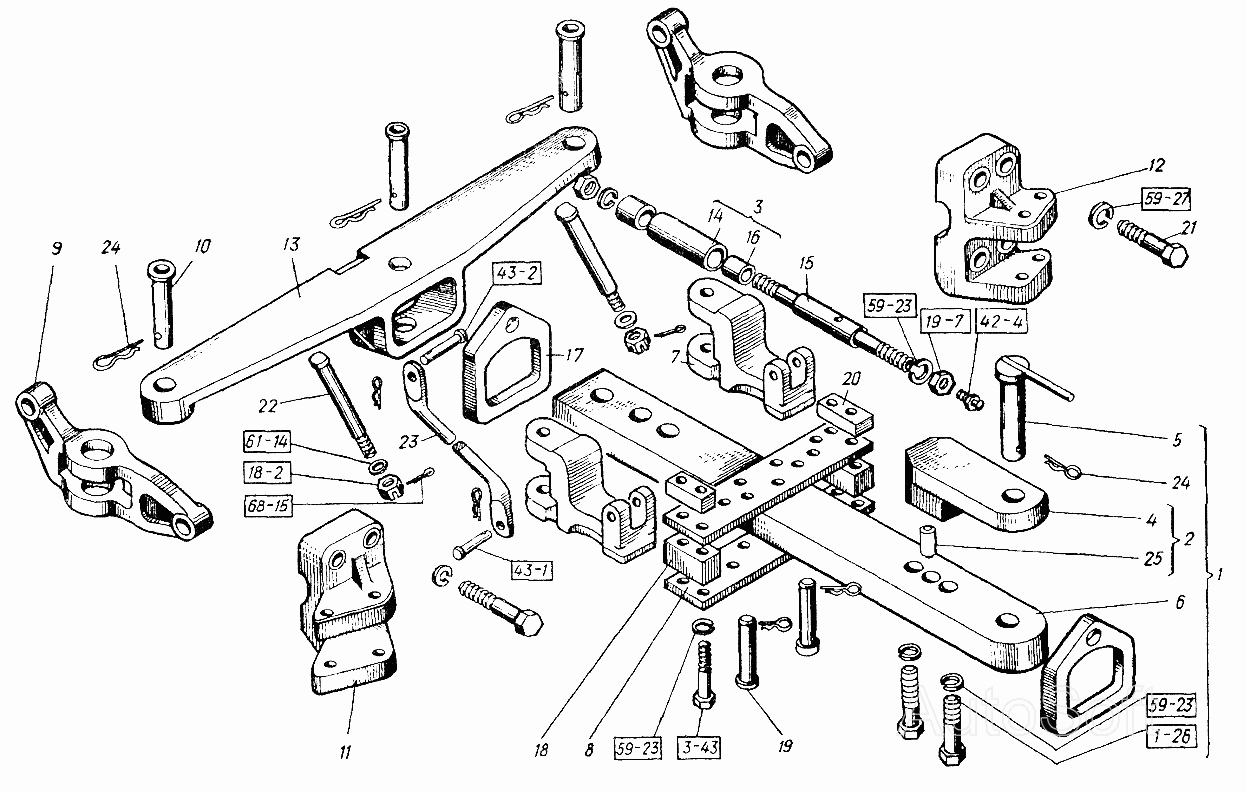

Устройство тягово-сцепное Т-151К-08. Каталог 2004г.

Устройство прицепное Т-151К-08 Устройство навесное Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шплинт

Заводской номер: 4x36.397 Количество на модель: 6
4x36.397
6

Номер детали на чертеже:

Болт (d=20, l=150, L0=46, H=11, S=27)

Заводской номер: М20х1,5x150.7796 Количество на модель: 4
М20х1,5x150.7796
4

Номер детали на чертеже:

Болт

Заводской номер: М20х70.7795 Количество на модель: 2
М20х70.7795
2

Номер детали на чертеже:

Гайка

Заводской номер: М20х1,5.5919 Количество на модель: 6
М20х1,5.5919
6

Номер детали на чертеже:

Гайка

Заводской номер: М20х1,5.5927 Количество на модель: 2
М20х1,5.5927
2

Номер детали на чертеже:

Масленка

Заводской номер: 2.3.90.19853 Количество на модель: 3
2.3.90.19853
3

Номер детали на чертеже:

Ось (d=22, D=28, l=105)

Заводской номер: 6-22h12х105/96/50 Количество на модель: 2
6-22h12х105/96/50
2

Номер детали на чертеже:

Ось (d=22, D=28, l=90)

Заводской номер: 2-22h12x90/9650 Количество на модель: 2
2-22h12x90/9650
2

Номер детали на чертеже:

Устройство тягово-сцепное

Заводской номер: 151.35.001-4А Количество на модель:
151.35.001-4А

Номер детали на чертеже:

Шайба (d=20,5, b=S=4,5)

Заводской номер: 20.65Г.6402 Количество на модель: 38
20.65Г.6402
38

Номер детали на чертеже:

Шайба

Заводской номер: 20.04.11371 Количество на модель: 8
20.04.11371
8

Номер детали на чертеже:

Шайба (d=27,5, b=S=6)

Заводской номер: 27.65Г.6402 Количество на модель: 22
27.65Г.6402
22
1

Номер детали на чертеже:

1

Маятник

Заводской номер: 151.35.010-1 Количество на модель: 1
151.35.010-1
1
2

Номер детали на чертеже:

2

Проушина

Заводской номер: 151.35.014 Количество на модель: 1
151.35.014
1
3

Номер детали на чертеже:

3

Ролик

Заводской номер: 151.35.015 Количество на модель: 1
151.35.015
1
4

Номер детали на чертеже:

4

Проушина

Заводской номер: 151.35.016 Количество на модель: 1
151.35.016
1
5

Номер детали на чертеже:

5

Шкворень

Заводской номер: 75.35.011 Количество на модель: 1
75.35.011
1
6

Номер детали на чертеже:

6

Маятник

Заводской номер: 151.35.101-2 Количество на модель: 1
151.35.101-2
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: 151.35.105-2 Количество на модель: 2
151.35.105-2
2
8

Номер детали на чертеже:

8

Планка

Заводской номер: 151.35.106-2 Количество на модель: 2
151.35.106-2
2
9

Номер детали на чертеже:

9

Стяжка

Заводской номер: 151.35.107-1 Количество на модель: 2
151.35.107-1
2
10

Номер детали на чертеже:

10

Палец

Заводской номер: 151.35.108-1 Количество на модель: 3
151.35.108-1
3
11

Номер детали на чертеже:

11

Бугель левый

Заводской номер: 151.35.109 Количество на модель: 1
151.35.109
1
12

Номер детали на чертеже:

12

Бугель правый

Заводской номер: 151.35.110 Количество на модель: 1
151.35.110
1
13

Номер детали на чертеже:

13

Траверса

Заводской номер: 151.35.111-2 Количество на модель: 1
151.35.111-2
1
14

Номер детали на чертеже:

14

Ролик

Заводской номер: 151.35.113 Количество на модель: 1
151.35.113
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: 151.35.114 Количество на модель: 1
151.35.114
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: 151.35.116-1 Количество на модель: 2
151.35.116-1
2
17

Номер детали на чертеже:

17

Стремя

Заводской номер: 151.35.119 Количество на модель: 2
151.35.119
2
18

Номер детали на чертеже:

18

Проставка

Заводской номер: 151.35.120 Количество на модель: 2
151.35.120
2
19

Номер детали на чертеже:

19

Палец

Заводской номер: 151.35.121 Количество на модель: 2
151.35.121
2
20

Номер детали на чертеже:

20

Проставка

Заводской номер: 151.35.123 Количество на модель: 2
151.35.123
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 150.35.104 Количество на модель: 8
150.35.104
8
22

Номер детали на чертеже:

22

Палец тяги соединительный

Заводской номер: 150.56.146 Количество на модель: 2
150.56.146
2
23

Номер детали на чертеже:

23

Растяжка

Заводской номер: 151.58.104-2 Количество на модель: 2
151.58.104-2
2
24

Номер детали на чертеже:

24

Шплинт

Заводской номер: 151.58.121 Количество на модель: 6
151.58.121
6
25

Номер детали на чертеже:

25

Установочный штифт задней балки

Заводской номер: А02-26 Количество на модель: 1
А02-26
1
