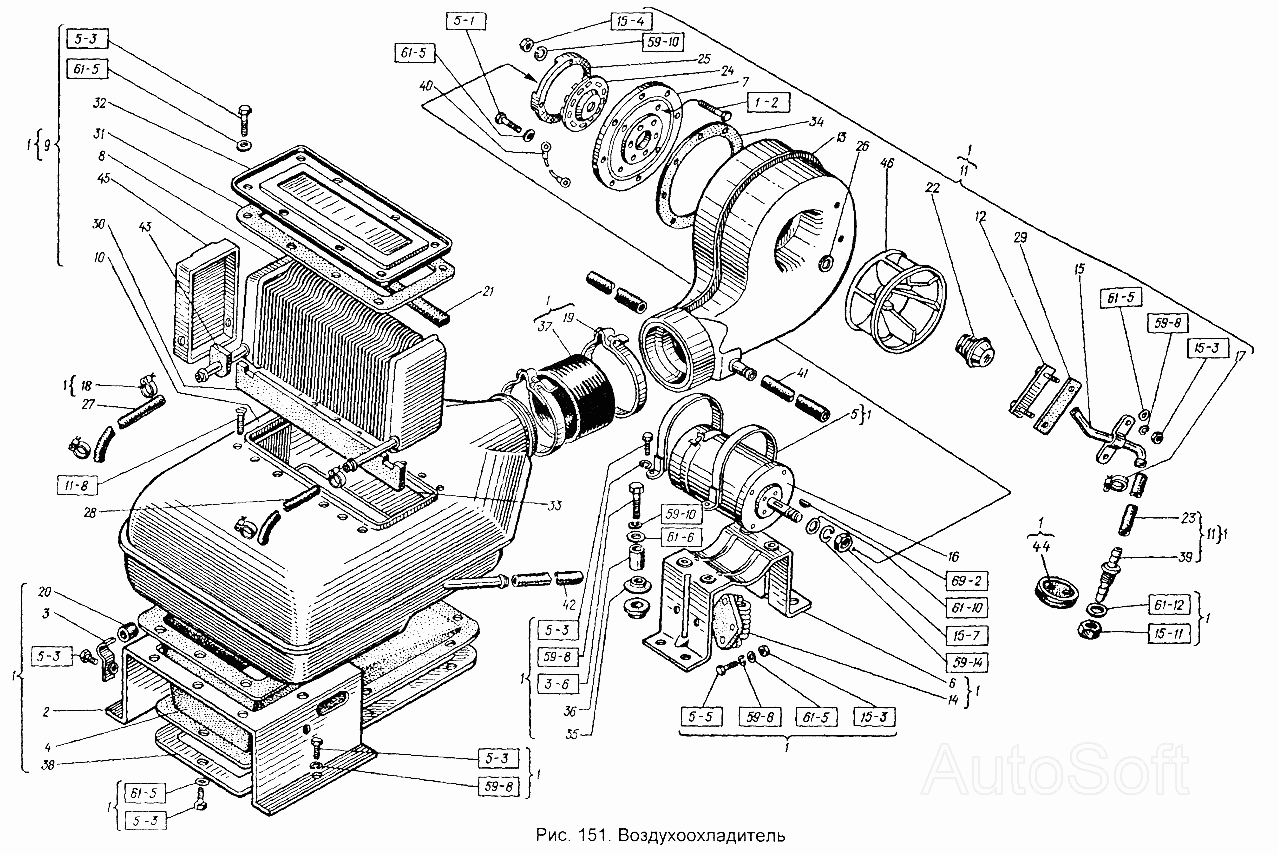

Воздухоохладитель Т-151К-08. Каталог 2004г.

Воздухоохладитель Т-151К-08 Установка дизеля Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 16.04.11371 Количество на модель: 4
16.04.11371
4

Номер детали на чертеже:

Гайка

Заводской номер: М6.5915 Количество на модель: 61
М6.5915
61

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170
12.65Г.6402
170

Номер детали на чертеже:

Шайба

Заводской номер: 12.04.11371 Количество на модель: 26
12.04.11371
26

Номер детали на чертеже:

Гайка

Заводской номер: М12.5915 Количество на модель: 49
М12.5915
49

Номер детали на чертеже:

Шайба

Заводской номер: 6.65Г.6402 Количество на модель: 274
6.65Г.6402
274

Номер детали на чертеже:

Шайба

Заводской номер: 6.04.11371 Количество на модель: 74
6.04.11371
74

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564
8.65Г.6402
564

Номер детали на чертеже:

Шайба

Заводской номер: 8.04.11371 Количество на модель: 102
8.04.11371
102

Номер детали на чертеже:

Штифт (b=3, h=5, d=13)

Заводской номер: 3x5.24071 Количество на модель: 1
3x5.24071
1

Номер детали на чертеже:

Гайка

Заводской номер: М8.5915 Количество на модель: 183
М8.5915
183

Номер детали на чертеже:

Винт

Заводской номер: М6х12.17475 Количество на модель: 6
М6х12.17475
6

Номер детали на чертеже:

Болт

Заводской номер: М8х35.7795 Количество на модель: 18
М8х35.7795
18

Номер детали на чертеже:

Болт

Заводской номер: М8х30.7796 Количество на модель: 10
М8х30.7796
10

Номер детали на чертеже:

Болт

Заводской номер: М6х20.7798 Количество на модель: 16
М6х20.7798
16

Номер детали на чертеже:

Болт

Заводской номер: М6х16.7798 Количество на модель: 92
М6х16.7798
92

Номер детали на чертеже:

Болт

Заводской номер: М6х12.7798 Количество на модель: 60
М6х12.7798
60

Номер детали на чертеже:

Гайка

Заводской номер: М16.5915 Количество на модель: 13
М16.5915
13
1

Номер детали на чертеже:

1

Воздухоохладитель

Заводской номер: 151К.95.010 Количество на модель: 1
151К.95.010
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: 151К.95.013 Количество на модель: 1
151К.95.013
1
3

Номер детали на чертеже:

3

Скоба

Заводской номер: 151К.95.016 Количество на модель: 4
151К.95.016
4
4

Номер детали на чертеже:

4

Рукав

Заводской номер: 151К.95.023 Количество на модель: 1
151К.95.023
1
5

Номер детали на чертеже:

5

Лента крепежная

Заводской номер: 150.95.031-1 Количество на модель: 2
150.95.031-1
2
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: 150.95.050-1 Количество на модель: 1
150.95.050-1
1
7

Номер детали на чертеже:

7

Фланец двигателя в сборе

Заводской номер: 150.95.067 Количество на модель: 1
150.95.067
1
8

Номер детали на чертеже:

8

Теплообменник

Заводской номер: 150.95.068 Количество на модель: 1
150.95.068
1
9

Номер детали на чертеже:

9

Воздуховод с теплообменником

Заводской номер: 150.95.073-1-01 Количество на модель: 1
150.95.073-1-01
1
10

Номер детали на чертеже:

10

Воздуховод

Заводской номер: 150.95.081-1 Количество на модель: 1
150.95.081-1
1
11

Номер детали на чертеже:

11

Вентилятор-увлажнитель

Заводской номер: 150.95.090-1В-01 Количество на модель: 1
150.95.090-1В-01
1
12

Номер детали на чертеже:

12

Планка

Заводской номер: 150.95.092 Количество на модель: 1
150.95.092
1
13

Номер детали на чертеже:

13

Кожух

Заводской номер: 150.95.093-2А Количество на модель: 1
150.95.093-2А
1
14

Номер детали на чертеже:

14

Сопротивление

Заводской номер: 150М.95.095 Количество на модель: 1
150М.95.095
1
15

Номер детали на чертеже:

15

Распылитель в сборе

Заводской номер: 150.95.098 Количество на модель: 1
150.95.098
1
16

Номер детали на чертеже:

16

Электродвигатель

Заводской номер: МЭ22А-8101000 Количество на модель: 1
МЭ22А-8101000
1
17

Номер детали на чертеже:

17

Хомутик стяжной

Заводской номер: ХС-18 Количество на модель: 1
ХС-18
1
18

Номер детали на чертеже:

18

Хомутик стяжной

Заводской номер: ХС-28 Количество на модель: 4
ХС-28
4
19

Номер детали на чертеже:

19

Хомут

Заводской номер: ХСВА-165 Количество на модель: 2
ХСВА-165
2
20

Номер детали на чертеже:

20

Труба резиновая

Заводской номер: 74.54.435 Количество на модель: 4
74.54.435
4
21

Номер детали на чертеже:

21

Уплотнитель

Заводской номер: 150.45.197А-07 Количество на модель: 1
150.45.197А-07
1
22

Номер детали на чертеже:

22

Колпачок

Заводской номер: 150.95.315-2 Количество на модель: 1
150.95.315-2
1
23

Номер детали на чертеже:

23

Трубка подачи воды

Заводской номер: 150.95.317-02 Количество на модель: 1
150.95.317-02
1
24

Номер детали на чертеже:

24

Крыльчатка

Заводской номер: 150.95.318 Количество на модель: 1
150.95.318
1
25

Номер детали на чертеже:

25

Венец

Заводской номер: 150.95.319А Количество на модель: 1
150.95.319А
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 150.95.320 Количество на модель: 1
150.95.320
1
27

Номер детали на чертеже:

27

Трубка

Заводской номер: 150.95.328-02 Количество на модель: 1
150.95.328-02
1
28

Номер детали на чертеже:

28

Трубка

Заводской номер: 150.95.328-03 Количество на модель: 1
150.95.328-03
1
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 150.95.354 Количество на модель: 1
150.95.354
1
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 150.95.387-1 Количество на модель: 2
150.95.387-1
2
31

Номер детали на чертеже:

31

Прокладка

Заводской номер: 150.95.394 Количество на модель: 1
150.95.394
1
32

Номер детали на чертеже:

32

Крышка

Заводской номер: 150.95.395-1 Количество на модель: 1
150.95.395-1
1
33

Номер детали на чертеже:

33

Планка

Заводской номер: 150.95.396 Количество на модель: 2
150.95.396
2
34

Номер детали на чертеже:

34

Прокладка

Заводской номер: 150.95.533 Количество на модель: 1
150.95.533
1
35

Номер детали на чертеже:

35

Амортизатор

Заводской номер: 150.95.534 Количество на модель: 8
150.95.534
8
36

Номер детали на чертеже:

36

Втулка амортизатора

Заводской номер: 150.95.535 Количество на модель: 4
150.95.535
4
37

Номер детали на чертеже:

37

Муфта

Заводской номер: 150.95.554 Количество на модель: 1
150.95.554
1
38

Номер детали на чертеже:

38

Обечайка

Заводской номер: 150.95.589-1-01 Количество на модель: 1
150.95.589-1-01
1
39

Номер детали на чертеже:

39

Штуцер

Заводской номер: 150.95.592 Количество на модель: 1
150.95.592
1
40

Номер детали на чертеже:

40

Провод

Заводской номер: 150.95.681 Количество на модель: 1
150.95.681
1
41

Номер детали на чертеже:

41

Шланг

Заводской номер: 150.95.714-01 Количество на модель: 2
150.95.714-01
2
42

Номер детали на чертеже:

42

Шланг

Заводской номер: 150.95.714-03 Количество на модель: 2
150.95.714-03
2
43

Номер детали на чертеже:

43

Уплотнитель

Заводской номер: 150.95.724-2 Количество на модель: 2
150.95.724-2
2
44

Номер детали на чертеже:

44

Втулка

Заводской номер: 150.95.731 Количество на модель: 1
150.95.731
1
45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 150.95.732 Количество на модель: 2
150.95.732
2
46

Номер детали на чертеже:

46

Колесо

Заводской номер: 150.95.840 Количество на модель: 1
150.95.840
1
Воздухоохладитель Т-151К-08 Установка дизеля Т-151К-08
