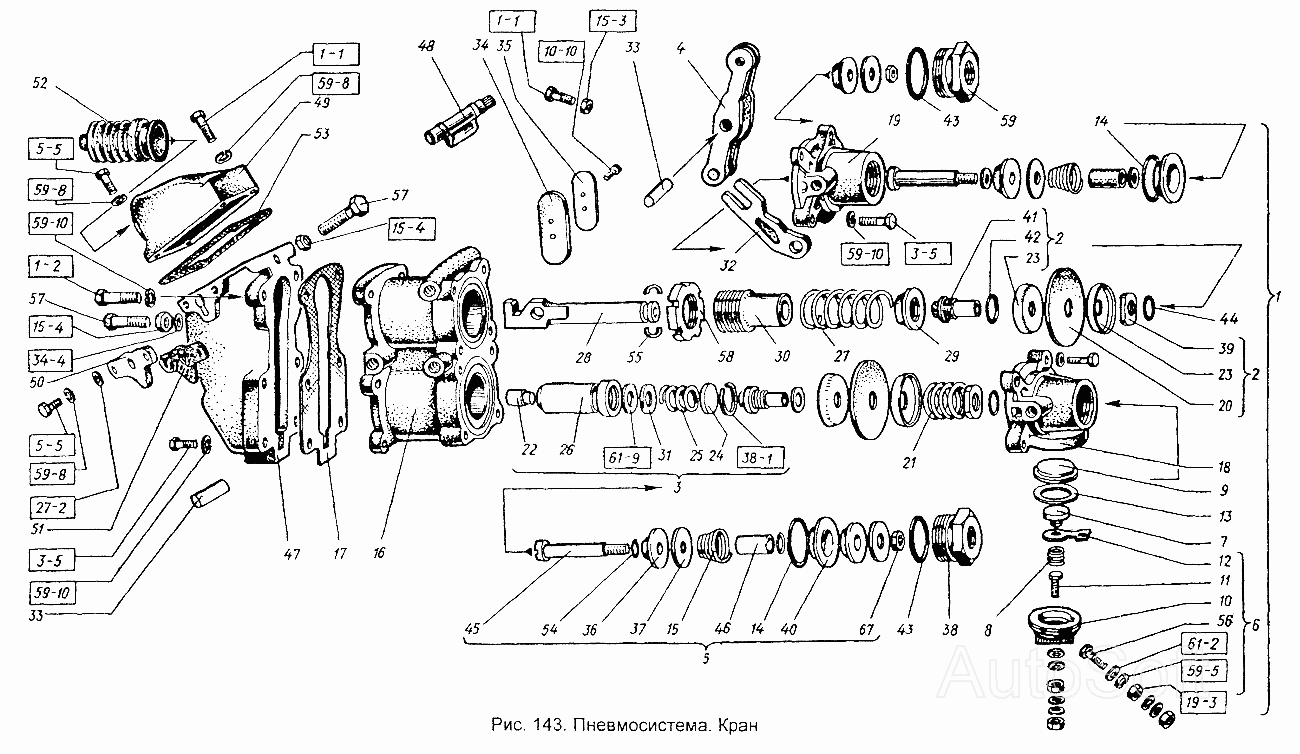

Пневмосистема. Кран Т-151К-08. Каталог 2004г.

Пневмосистема. Кран тормозной Т-151К-08 Пневмосистема. Т-151К-08

Вид отображения:

Детали справа

По ширине экрана

12х2.04.11371

В30.13943

16.3111

5.65Г.6402

5.01.11371

6.65Г.6402

М6.5915

М8.5915

М5.5927

М5х12.17473

М8х35.7795

М8х25.7796

М6х30.7795

М6х20.7798

8.65Г.6402

012-016-25-1-3.9833

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

67

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шайба (d=13, d1=24, S=2)

Заводской номер: 12х2.04.11371 Количество на модель: 8

12х2.04.11371

8

Номер детали на чертеже:

Кольцо

Заводской номер: В30.13943 Количество на модель: 1

В30.13943

1

Номер детали на чертеже:

Заглушка

Заводской номер: 16.3111 Количество на модель: 5

16.3111

5

Номер детали на чертеже:

Шайба

Заводской номер: 5.65Г.6402 Количество на модель: 45

5.65Г.6402

45

Номер детали на чертеже:

Шайба

Заводской номер: 5.01.11371 Количество на модель: 33

5.01.11371

33

Номер детали на чертеже:

Шайба

Заводской номер: 6.65Г.6402 Количество на модель: 274

6.65Г.6402

274

Номер детали на чертеже:

Гайка

Заводской номер: М6.5915 Количество на модель: 61

М6.5915

61

Номер детали на чертеже:

Гайка

Заводской номер: М8.5915 Количество на модель: 183

М8.5915

183

Номер детали на чертеже:

Гайка

Заводской номер: М5.5927 Количество на модель: 32

М5.5927

32

Номер детали на чертеже:

Винт

Заводской номер: М5х12.17473 Количество на модель: 6

М5х12.17473

6

Номер детали на чертеже:

Болт

Заводской номер: М8х35.7795 Количество на модель: 18

М8х35.7795

18

Номер детали на чертеже:

Болт

Заводской номер: М8х25.7796 Количество на модель: 165

М8х25.7796

165

Номер детали на чертеже:

Болт

Заводской номер: М6х30.7795 Количество на модель: 4

М6х30.7795

4

Номер детали на чертеже:

Болт

Заводской номер: М6х20.7798 Количество на модель: 16

М6х20.7798

16

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564

8.65Г.6402

564

Номер детали на чертеже:

Кольцо

Заводской номер: 012-016-25-1-3.9833 Количество на модель: 1

012-016-25-1-3.9833

1

405981

ВИТЯЗЬ

77.72А.011*РК 5015

Код: 405981

Артикул: 77.72А.011*РК, 5015

Производитель: ВИТЯЗЬ

235256

БЕЛАРУСЬРЕЗИНОТЕХНИКА

012-016-25-2-2

Код: 235256

Артикул: 012-016-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

1

Номер детали на чертеже:

1

Кран тормозной в сборе

Заводской номер: 130-3514010-Б Количество на модель: 1

130-3514010-Б

1

2

Номер детали на чертеже:

2

Диафрагма

Заводской номер: 130-3514075-Б2 Количество на модель: 2

130-3514075-Б2

2

3

Номер детали на чертеже:

3

Пружина уравновешивающая тормозного крана малая со стаканом в сборе

Заводской номер: 130-3514100-Б Количество на модель: 1

130-3514100-Б

1

4

Номер детали на чертеже:

4

Рычаг тормозного крана в сборе

Заводской номер: 130-3514140-Б Количество на модель: 1

130-3514140-Б

1

5

Номер детали на чертеже:

5

Клапан тормозного крана в сборе

Заводской номер: 130-3514210-А2 Количество на модель: 2

130-3514210-А2

2

6

Номер детали на чертеже:

6

Колодка

Заводской номер: 131-3720100 Количество на модель: 1

131-3720100

1

7

Номер детали на чертеже:

7

Основание контакта в сборе

Заводской номер: 120-3720085 Количество на модель: 1

120-3720085

1

8

Номер детали на чертеже:

8

Пружина основания контакта

Заводской номер: 120-3720092 Количество на модель: 1

120-3720092

1

9

Номер детали на чертеже:

9

Диафрагма включателя света стоп-сигнала

Заводской номер: 120-3720095 Количество на модель: 1

120-3720095

1

10

Номер детали на чертеже:

10

Контактная колодка

Заводской номер: 120-3720102 Количество на модель: 1

120-3720102

1

11

Номер детали на чертеже:

11

Болт контактный с контактом в сборе

Заводской номер: 120-3720105 Количество на модель: 1

120-3720105

1

12

Номер детали на чертеже:

12

Шина контактная

Заводской номер: 120-3720112-Б Количество на модель: 1

120-3720112-Б

1

13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 120-3720116 Количество на модель: 1

120-3720116

1

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 127-3514237-А Количество на модель: 2

127-3514237-А

2

15

Номер детали на чертеже:

15

Пружина клапана

Заводской номер: 127-3514238 Количество на модель: 2

127-3514238

2

16

Номер детали на чертеже:

16

Корпус тормозного крана

Заводской номер: 130-3514020-Б Количество на модель: 1

130-3514020-Б

1

17

Номер детали на чертеже:

17

Прокладка корпуса тормозного крана

Заводской номер: 130-3514023 Количество на модель: 1

130-3514023

1

18

Номер детали на чертеже:

18

Крышка тормозного крана нижняя

Заводской номер: 130-3514032-Б Количество на модель: 1

130-3514032-Б

1

19

Номер детали на чертеже:

19

Крышка тормозного крана верхняя

Заводской номер: 130-3514033-Б Количество на модель: 1

130-3514033-Б

1

20

Номер детали на чертеже:

20

Диафрагма тормозного крана

Заводской номер: 130-3514080 Количество на модель: 4

130-3514080

4

21

Номер детали на чертеже:

21

Пружина поддиафрагменная тормозного крана

Заводской номер: 130-3514085 Количество на модель: 1

130-3514085

1

22

Номер детали на чертеже:

22

Пятка стакана тормозного крана

Заводской номер: 130-3514087 Количество на модель: 1

130-3514087

1

23

Номер детали на чертеже:

23

Шайба диафрагмы тормозного крана

Заводской номер: 130-3514091 Количество на модель: 4

130-3514091

4

24

Номер детали на чертеже:

24

Шайба опорная малой уравновешивающей пружины тормозного крана

Заводской номер: 130-3514096 Количество на модель: 1

130-3514096

1

25

Номер детали на чертеже:

25

Пружина уравновешивающая тормозного крана малая

Заводской номер: 130-3514101-Б Количество на модель: 1

130-3514101-Б

1

26

Номер детали на чертеже:

26

Стакан малой уравновешивающей пружины тормозного крана

Заводской номер: 130-3514102-Б Количество на модель: 1

130-3514102-Б

1

27

Номер детали на чертеже:

27

Пружина уравновешивающая тормозного крана большая

Заводской номер: 130-3514104 Количество на модель: 1

130-3514104

1

28

Номер детали на чертеже:

28

Шток тормозного крана

Заводской номер: 130-3514105 Количество на модель: 1

130-3514105

1

29

Номер детали на чертеже:

29

Шайба опорная штока тормозного крана

Заводской номер: 130-3514107-А Количество на модель: 1

130-3514107-А

1

30

Номер детали на чертеже:

30

Направляющая штока тормозного крана

Заводской номер: 130-3514108-А Количество на модель: 1

130-3514108-А

1

31

Номер детали на чертеже:

31

Прокладка регулировочная малой уравновешивающей пружины тормозного крана

Заводской номер: 130-3514115-Б Количество на модель: 2

130-3514115-Б

2

32

Номер детали на чертеже:

32

Рычаг тормозного крана малый

Заводской номер: 130-3514143-Б Количество на модель: 1

130-3514143-Б

1

33

Номер детали на чертеже:

33

Ось рычага тормозного крана

Заводской номер: 130-3514167 Количество на модель: 2

130-3514167

2

34

Номер детали на чертеже:

34

Уплотнитель выпускного отверстия тормозного крана

Заводской номер: 130-3514175 Количество на модель: 1

130-3514175

1

35

Номер детали на чертеже:

35

Крышка выпускного отверстия тормозного крана

Заводской номер: 130-3514176 Количество на модель: 1

130-3514176

1

36

Номер детали на чертеже:

36

Конус клапана тормозного крана

Заводской номер: 130-3514211 Количество на модель: 4

130-3514211

4

37

Номер детали на чертеже:

37

Шайба клапана тормозного крана большая

Заводской номер: 130-3514213 Количество на модель: 4

130-3514213

4

38

Номер детали на чертеже:

38

Пробка тормозного крана

Заводской номер: 130-3514215 Количество на модель: 1

130-3514215

1

39

Номер детали на чертеже:

39

Гайка диафрагмы тормозного крана

Заводской номер: 130-3514219 Количество на модель: 2

130-3514219

2

40

Номер детали на чертеже:

40

Седло клапана

Заводской номер: 130-3514232 Количество на модель: 2

130-3514232

2

41

Номер детали на чертеже:

41

Седло клапана тормозного крана выпускное

Заводской номер: 130-3514235-Б Количество на модель: 2

130-3514235-Б

2

42

Номер детали на чертеже:

42

Прокладка выпускного седла клапана тормозного крана

Заводской номер: 130-3514236 Количество на модель: 2

130-3514236

2

43

Номер детали на чертеже:

43

Прокладка

Заводской номер: 130-3514237 Количество на модель: 2

130-3514237

2

44

Номер детали на чертеже:

44

Кольцо уплотнительное седла клапана тормозного крана

Заводской номер: 130-3514239 Количество на модель: 2

130-3514239

2

45

Номер детали на чертеже:

45

Стержень клапана тормозного крана

Заводской номер: 130-3514240-В Количество на модель: 2

130-3514240-В

2

46

Номер детали на чертеже:

46

Трубка стержня клапана тормозного крана

Заводской номер: 130-3514243 Количество на модель: 2

130-3514243

2

47

Номер детали на чертеже:

47

Корпус

Заводской номер: 130-3514251-А Количество на модель: 1

130-3514251-А

1

48

Номер детали на чертеже:

48

Валик рычага ручного привода тормозного крана

Заводской номер: 130-3514255 Количество на модель: 1

130-3514255

1

49

Номер детали на чертеже:

49

Крышка

Заводской номер: 130-3514263-А2 Количество на модель: 1

130-3514263-А2

1

50

Номер детали на чертеже:

50

Крышка валика ручного привода тормозного крана

Заводской номер: 130-3514265 Количество на модель: 1

130-3514265

1

51

Номер детали на чертеже:

51

Прокладка

Заводской номер: 130-3514271 Количество на модель: 1

130-3514271

1

52

Номер детали на чертеже:

52

Чехол

Заводской номер: 130-3514275-А1 Количество на модель: 1

130-3514275-А1

1

53

Номер детали на чертеже:

53

Прокладка корпуса рычагов тормозного крана

Заводской номер: 130-3514279 Количество на модель: 1

130-3514279

1

54

Номер детали на чертеже:

54

Шайба клапана тормозного крана малая

Заводской номер: 130-3514285 Количество на модель: 4

130-3514285

4

55

Номер детали на чертеже:

55

Полукольцо стопорное опорной шайбы штока тормозного крана

Заводской номер: 130-3514287 Количество на модель: 2

130-3514287

2

56

Номер детали на чертеже:

56

Болт сигнала Стоп

Заводской номер: 164-3720111 Количество на модель: 1

164-3720111

1

57

Номер детали на чертеже:

57

Болт

Заводской номер: 301294-П8 Количество на модель: 2

301294-П8

2

58

Номер детали на чертеже:

58

Гайка

Заводской номер: 303193-П8 Количество на модель: 1

303193-П8

1

59

Номер детали на чертеже:

59

Пробка

Заводской номер: А29.61.004 Количество на модель: 1

А29.61.004

1

67

Номер детали на чертеже:

67

Гайка

Заводской номер: М4.6.016 Количество на модель:

М4.6.016

Пневмосистема. Кран тормозной Т-151К-08 Пневмосистема. Т-151К-08

Вернуться в раздел каталога
