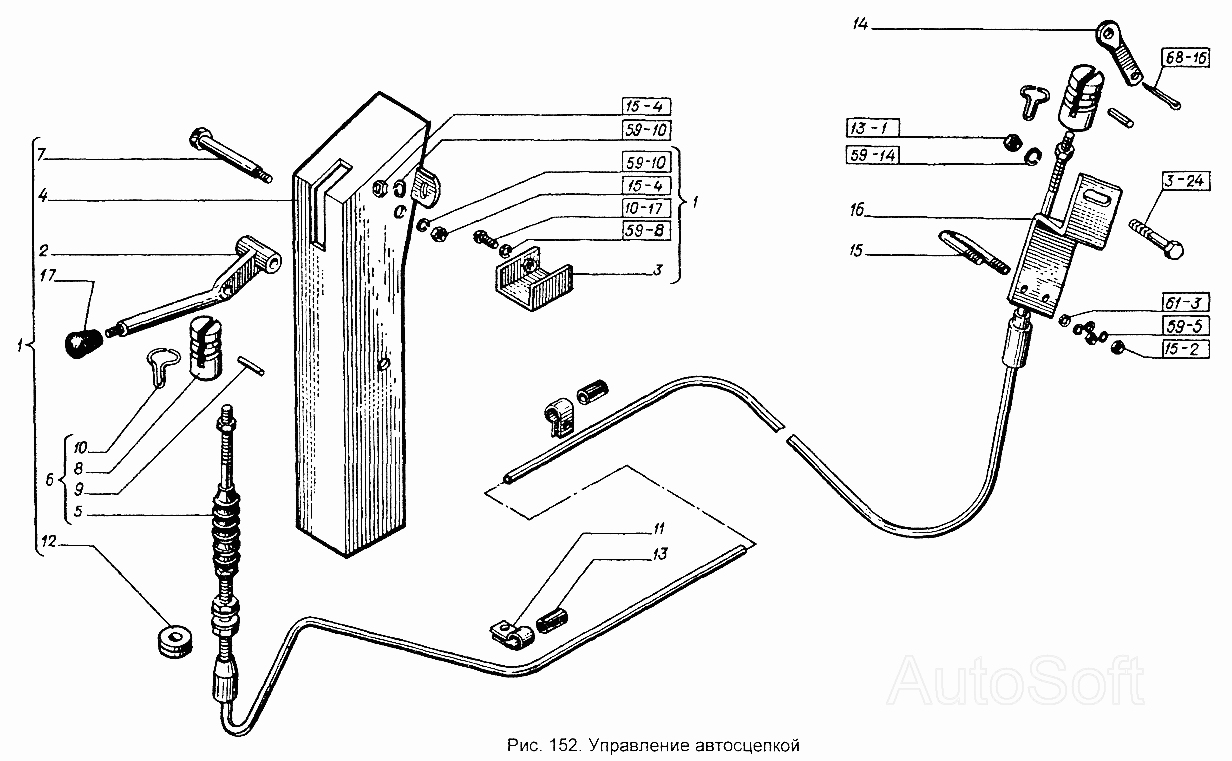

Управление автосцепкой Т-151К-08. Каталог 2004г.

Управление рулевое. Гидроцилиндр Т-151К-08 Управление автосцепкой Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шплинт

Заводской номер: 5x36.397 Количество на модель: 13
5x36.397
13

Номер детали на чертеже:

Болт

Заводской номер: М12х30.7796 Количество на модель: 20
М12х30.7796
20

Номер детали на чертеже:

Винт

Заводской номер: М6х16.17473 Количество на модель: 21
М6х16.17473
21

Номер детали на чертеже:

Гайка (d=12, H=7, S=17)

Заводской номер: М12.2526 Количество на модель: 1
М12.2526
1

Номер детали на чертеже:

Гайка

Заводской номер: М5.5915 Количество на модель: 7
М5.5915
7

Номер детали на чертеже:

Гайка

Заводской номер: М8.5915 Количество на модель: 183
М8.5915
183

Номер детали на чертеже:

Управление автосцепкой

Заводской номер: 151М.97.012 Количество на модель:
151М.97.012

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170
12.65Г.6402
170

Номер детали на чертеже:

Шайба

Заводской номер: 5.65Г.6402 Количество на модель: 45
5.65Г.6402
45

Номер детали на чертеже:

Шайба

Заводской номер: 5.04.11371 Количество на модель: 15
5.04.11371
15

Номер детали на чертеже:

Шайба

Заводской номер: 6.65Г.6402 Количество на модель: 274
6.65Г.6402
274

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564
8.65Г.6402
564
1

Номер детали на чертеже:

1

Кожух

Заводской номер: 151М.97.014-1 Количество на модель: 1
151М.97.014-1
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: 151М.97.015 Количество на модель: 1
151М.97.015
1
3

Номер детали на чертеже:

3

Упор

Заводской номер: 151М.97.017 Количество на модель: 1
151М.97.017
1
4

Номер детали на чертеже:

4

Кожух

Заводской номер: 151М.97.018 Количество на модель: 1
151М.97.018
1
5

Номер детали на чертеже:

5

Трос

Заводской номер: 23.588.2.3.2.00-03 Количество на модель: 1
23.588.2.3.2.00-03
1
6

Номер детали на чертеже:

6

Трос

Заводской номер: 153.97.011 Количество на модель: 1
153.97.011
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: 151М.97.104 Количество на модель: 1
151М.97.104
1
8

Номер детали на чертеже:

8

Вилка

Заводской номер: 151М.97.121А-07 Количество на модель: 1
151М.97.121А-07
1
9

Номер детали на чертеже:

9

Штифт

Заводской номер: 151М.97.123 Количество на модель: 2
151М.97.123
2
10

Номер детали на чертеже:

10

Стопор

Заводской номер: 151М.97.125 Количество на модель: 2
151М.97.125
2
11

Номер детали на чертеже:

11

Скоба

Заводской номер: 74.48.166 Количество на модель: 2
74.48.166
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 125.48.233 Количество на модель: 1
125.48.233
1
13

Номер детали на чертеже:

13

Трубка проставочная

Заводской номер: 150.00.182А Количество на модель: 2
150.00.182А
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: 150.97.114-1 Количество на модель: 1
150.97.114-1
1
15

Номер детали на чертеже:

15

Скоба

Заводской номер: 153.97.103 Количество на модель: 1
153.97.103
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: 153.97.112 Количество на модель: 1
153.97.112
1
17

Номер детали на чертеже:

17

Рукоятка управления

Заводской номер: А13.05.000 Количество на модель: 1
А13.05.000
1
