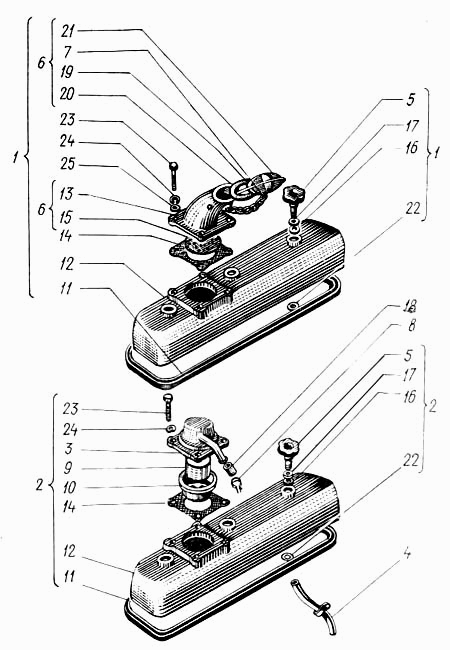

Колпак головки цилиндров Т-150

Головка цилиндров Т-150 Крышка картера нижняя Т-150

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Колпак головки левый

Заводской номер: 60-06006.20 Количество на модель: 1

60-06006.20

1

2

Номер детали на чертеже:

2

Колпак головки правый

Заводской номер: 60-06007.10 Количество на модель: 1

60-06007.10

1

3

Номер детали на чертеже:

3

Крышка

Заводской номер: 60-06011.00 Количество на модель: 1

60-06011.00

1

4

Номер детали на чертеже:

4

Труба с кронштейном

Заводской номер: 60-06012.01 Количество на модель: 1

60-06012.01

1

5

Номер детали на чертеже:

5

Гайка колпака

Заводской номер: 60-06019.00 Количество на модель: 3

60-06019.00

3

6

Номер детали на чертеже:

6

Патрубок маслоналивной

Заводской номер: 60-06025.00 Количество на модель: 1

60-06025.00

1

7

Номер детали на чертеже:

7

Цепочка

Заводской номер: 14-01С11 Количество на модель: 1

14-01С11

1

8

Номер детали на чертеже:

8

Хомут стяжной

Заводской номер: А23.02.160 Количество на модель: 2

А23.02.160

2

9

Номер детали на чертеже:

9

Кассета

Заводской номер: 60-06104.00 Количество на модель: 1

60-06104.00

1

10

Номер детали на чертеже:

10

Стакан

Заводской номер: 60-06105.00 Количество на модель: 1

60-06105.00

1

11

Номер детали на чертеже:

11

Прокладка колпака

Заводской номер: 60-06127.00 Количество на модель: 1

60-06127.00

1

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

12

Номер детали на чертеже:

12

Колпак головки цилиндров

Заводской номер: 60-06163.10 Количество на модель: 1

60-06163.10

1

13

Номер детали на чертеже:

13

Патрубок маслоналивной

Заводской номер: 60-06166.02 Количество на модель: 1

60-06166.02

1

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 60-06167.00 Количество на модель: 1

60-06167.00

1

15

Номер детали на чертеже:

15

Сетка

Заводской номер: 60-06204.00 Количество на модель: 1

60-06204.00

1

16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 60-06205.11 Количество на модель: 3

60-06205.11

3

17

Номер детали на чертеже:

17

Шайба прижимная

Заводской номер: 60-06206.00 Количество на модель: 3

60-06206.00

3

18

Номер детали на чертеже:

18

Шланг соединительный

Заводской номер: 60-29112.00 Количество на модель: 1

60-29112.00

1

19

Номер детали на чертеже:

19

Крышка патрубка

Заводской номер: 14-0108 Количество на модель: 1

14-0108

1

20

Номер детали на чертеже:

20

Прокладка крышки патрубка

Заводской номер: 14-0122 Количество на модель: 1

14-0122

1

21

Номер детали на чертеже:

21

Пружина крышки

Заводской номер: СМД1-0124 Количество на модель: 1

СМД1-0124

1

22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: СМД1-0624 Количество на модель: 3

СМД1-0624

3

23

Номер детали на чертеже:

23

Болт М10-6gх25.56.016 ГОСТ 7796-70

Заводской номер: Болт М10-6gх25.56.016 ГОСТ 7796-70 Количество на модель: 4

Болт М10-6gх25.56.016 ГОСТ 7796-70

4

24

Номер детали на чертеже:

24

Шайба 10 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 10 65Г 05 ГОСТ 6402-70 Количество на модель: 4

Шайба 10 65Г 05 ГОСТ 6402-70

4

25

Номер детали на чертеже:

25

Шайба 10х1Д04.05 ГОСТ 10450-78

Заводской номер: Шайба 10х1Д04.05 ГОСТ 10450-78 Количество на модель: 4

Шайба 10х1Д04.05 ГОСТ 10450-78

4
