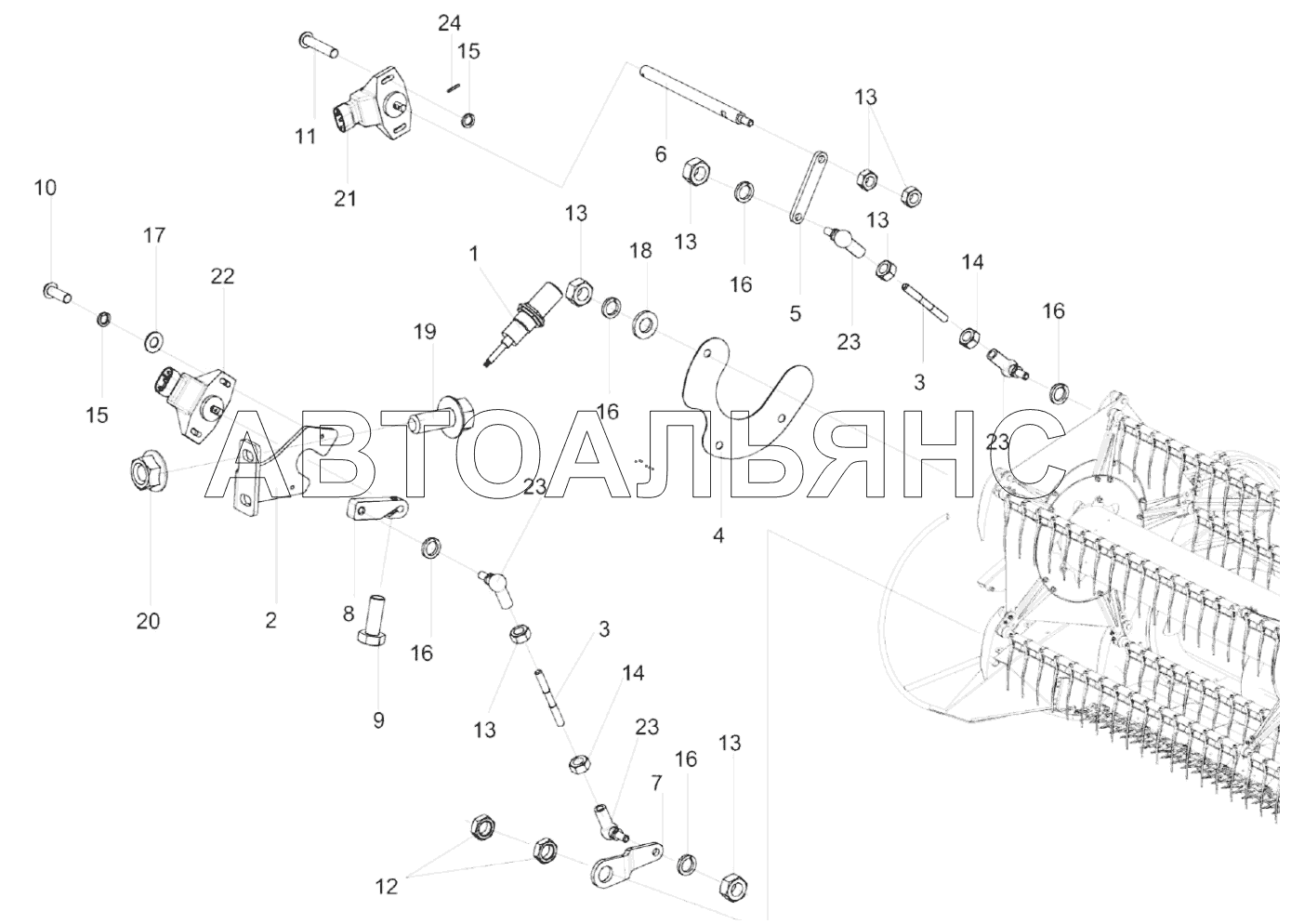

Установка датчиков КЗК-1492-2506000 (лист 2) ЖЗС-9-2. Каталог 2021г.

Установка датчиков КЗК-1492-2506000 (лист 1) ЖЗС-9-2 Электрооборудование жатки для сои ЖЗС-9-2 КЗК-1492-0719000 ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка датчиков

Заводской номер: КЗК-1492-2506000 Количество на модель: 1
КЗК-1492-2506000
1
1

Номер детали на чертеже:

1

Датчик скорости

Заводской номер: УЭС-16-0701170 Количество на модель: 1
УЭС-16-0701170
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1492-2506401-01 Количество на модель: 1
КЗК-1492-2506401-01
1
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: КЗ-1-1500622 Количество на модель: 3
КЗ-1-1500622
3
4

Номер детали на чертеже:

4

Пластина

Заводской номер: КЗК-1420-1527405 Количество на модель: 1
КЗК-1420-1527405
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: КЗК-1420-1573401 Количество на модель: 1
КЗК-1420-1573401
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: КЗК-1420-1573611 Количество на модель: 1
КЗК-1420-1573611
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗК-1475-2506402 Количество на модель: 2
КЗК-1475-2506402
2
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: КЗК-1492-2506402 Количество на модель: 2
КЗК-1492-2506402
2
9

Номер детали на чертеже:

9

Болт М6-6eх16-7798

Заводской номер: Болт М6-6eх16-7798 Количество на модель: 3
Болт М6-6eх16-7798
3
10

Номер детали на чертеже:

10

Винт

Заводской номер: Винт B.М4-6eх12-17473 Количество на модель: 4
Винт B.М4-6eх12-17473
4
11

Номер детали на чертеже:

11

Винт

Заводской номер: Винт B.М4-6eх16-17473 Количество на модель: 2
Винт B.М4-6eх16-17473
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: Гайка М14-6G-2526 Количество на модель: 4
Гайка М14-6G-2526
4
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 13
Гайка М6-6G-5915
13
14

Номер детали на чертеже:

14

Гайка

Заводской номер: Гайка М6-LH-6G-5915 Количество на модель: 4
Гайка М6-LH-6G-5915
4
15

Номер детали на чертеже:

15

Шайба 4.65Г-6402

Заводской номер: Шайба 4.65Г-6402 Количество на модель: 8
Шайба 4.65Г-6402
8
16

Номер детали на чертеже:

16

Шайба 6.65Г-6402

Заводской номер: Шайба 6.65Г-6402 Количество на модель: 11
Шайба 6.65Г-6402
11
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C.4.01-11371 Количество на модель: 8
Шайба C.4.01-11371
8
18

Номер детали на чертеже:

18

Шайба C.6.01-11371

Заводской номер: Шайба C.6.01-11371 Количество на модель: 3
Шайба C.6.01-11371
3
19

Номер детали на чертеже:

19

Болт

Заводской номер: Болт DIN 6921-М8х20-8.8-A-A3G Количество на модель: 4
Болт DIN 6921-М8х20-8.8-A-A3G
4
20

Номер детали на чертеже:

20

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 4
Гайка DIN 6923 М8-8-A-A3G
4
21

Номер детали на чертеже:

21

Датчик угла поворота

Заводской номер: ДУП-01 ±15 Количество на модель: 1
ДУП-01 ±15
1
22

Номер детали на чертеже:

22

Датчик угла поворота

Заводской номер: ДУП-01 ±30 Количество на модель: 3
ДУП-01 ±30
3
23

Номер детали на чертеже:

23

Шарнир угловой

Заводской номер: DIN 71802 Арт. Количество на модель: 8
DIN 71802 Арт.
8
24

Номер детали на чертеже:

24

Штифт упругий

Заводской номер: 2х12 0475 2 12 DIN/ISO-8752 Количество на модель: 1
2х12 0475 2 12 DIN/ISO-8752
1
