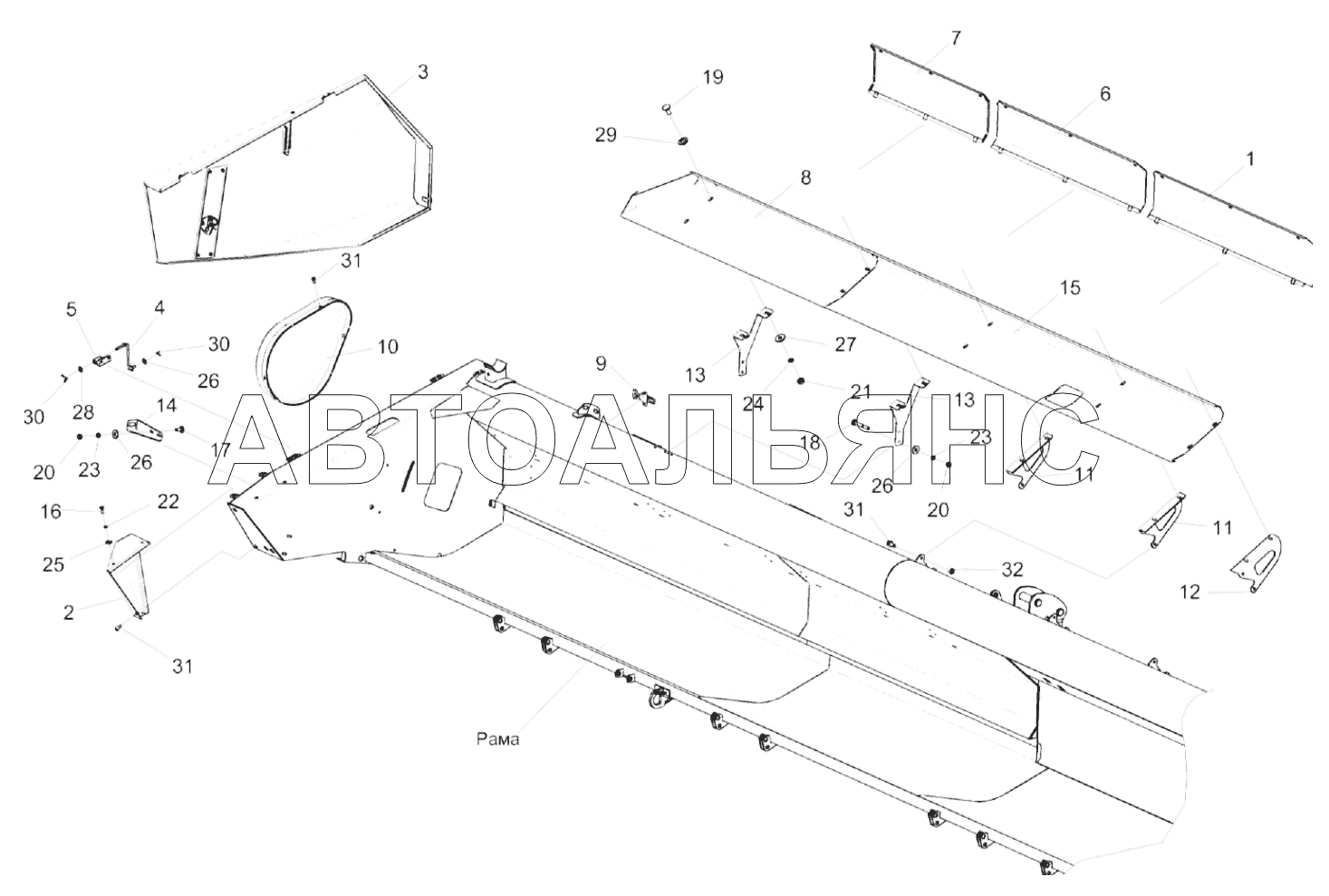

Установка ограждений КЗК-1492-2525000 (лист 2) ЖЗС-9-2. Каталог 2021г.

Установка ограждений КЗК-1492-2525000 (лист 1) ЖЗС-9-2 Ограждения КЗК-1475-2525120А и КЗК-1475-2525120А-01 ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограждений

Заводской номер: КЗК-1492-2525000 Количество на модель: 1
КЗК-1492-2525000
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-1475-2525020 Количество на модель: 1
КЗК-1475-2525020
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КЗК-1475-2525110А-01 Количество на модель: 1
КЗК-1475-2525110А-01
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: КЗК-1475-2525120А-01 Количество на модель: 1
КЗК-1475-2525120А-01
1
4

Номер детали на чертеже:

4

Упор

Заводской номер: КЗК-1475-2525140 Количество на модель: 2
КЗК-1475-2525140
2
5

Номер детали на чертеже:

5

Петля

Заводской номер: КЗК-1492-1525150 Количество на модель: 2
КЗК-1492-1525150
2
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: КЗК-1492-2525010 Количество на модель: 2
КЗК-1492-2525010
2
7

Номер детали на чертеже:

7

Щиток

Заводской номер: КЗК-1492-2525040 Количество на модель: 2
КЗК-1492-2525040
2
8

Номер детали на чертеже:

8

Щиток

Заводской номер: КЗК-1492-2525100 Количество на модель: 1
КЗК-1492-2525100
1
9

Номер детали на чертеже:

9

Замок

Заводской номер: 8130-85.04.000 Количество на модель: 2
8130-85.04.000
2
10

Номер детали на чертеже:

10

Ограждение

Заводской номер: КЗК-1492-1525001 Количество на модель: 1
КЗК-1492-1525001
1
11

Номер детали на чертеже:

11

Упор

Заводской номер: КЗК-13-1525434 Количество на модель: 2
КЗК-13-1525434
2
12

Номер детали на чертеже:

12

Упор

Заводской номер: КЗК-13-1525434-01 Количество на модель: 3
КЗК-13-1525434-01
3
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КЗК-1475-2525431А-01 Количество на модель: 2
КЗК-1475-2525431А-01
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КЗК-1475-2525407А-01 Количество на модель: 1
КЗК-1475-2525407А-01
1
15

Номер детали на чертеже:

15

Щит

Заводской номер: КЗК-1492-2525409 Количество на модель: 1
КЗК-1492-2525409
1
16

Номер детали на чертеже:

16

Болт М6-6eх16-7798

Заводской номер: Болт М6-6eх16-7798 Количество на модель: 8
Болт М6-6eх16-7798
8
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М8-6eх20-7802 Количество на модель: 4
Болт М8-6eх20-7802
4
18

Номер детали на чертеже:

18

Болт

Заводской номер: Болт М8-6eх65-7802 Количество на модель: 8
Болт М8-6eх65-7802
8
19

Номер детали на чертеже:

19

Болт

Заводской номер: Болт М10-6eх25-7802 Количество на модель: 18
Болт М10-6eх25-7802
18
20

Номер детали на чертеже:

20

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 12
Гайка М8-6G-5915
12
21

Номер детали на чертеже:

21

Гайка М10-6G-5915

Заводской номер: Гайка М10-6G-5915 Количество на модель: 18
Гайка М10-6G-5915
18
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 20
Шайба 6Т.65Г-6402
20
23

Номер детали на чертеже:

23

Шайба 8.65Г-6402

Заводской номер: Шайба 8.65Г-6402 Количество на модель: 8
Шайба 8.65Г-6402
8
24

Номер детали на чертеже:

24

Шайба 10.65Г-6402

Заводской номер: Шайба 10.65Г-6402 Количество на модель: 18
Шайба 10.65Г-6402
18
25

Номер детали на чертеже:

25

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 16
Шайба C 6.01-6958
16
26

Номер детали на чертеже:

26

Шайба

Заводской номер: Шайба C 8.01-6958 Количество на модель: 14
Шайба C 8.01-6958
14
27

Номер детали на чертеже:

27

Шайба

Заводской номер: Шайба C 10.01-6958 Количество на модель: 18
Шайба C 10.01-6958
18
28

Номер детали на чертеже:

28

Шайба

Заводской номер: Шайба C.8.01-11371 Количество на модель: 2
Шайба C.8.01-11371
2
29

Номер детали на чертеже:

29

Шайба C.14.01-11371

Заводской номер: Шайба C.14.01-11371 Количество на модель: 18
Шайба C.14.01-11371
18
30

Номер детали на чертеже:

30

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 4
Шплинт 3,2х20-397
4
31

Номер детали на чертеже:

31

Болт

Заводской номер: Болт DIN 6921-М8х20-8.8-A-A3G Количество на модель: 37
Болт DIN 6921-М8х20-8.8-A-A3G
37
32

Номер детали на чертеже:

32

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 10
Гайка DIN 6923 М8-8-A-A3G
10
