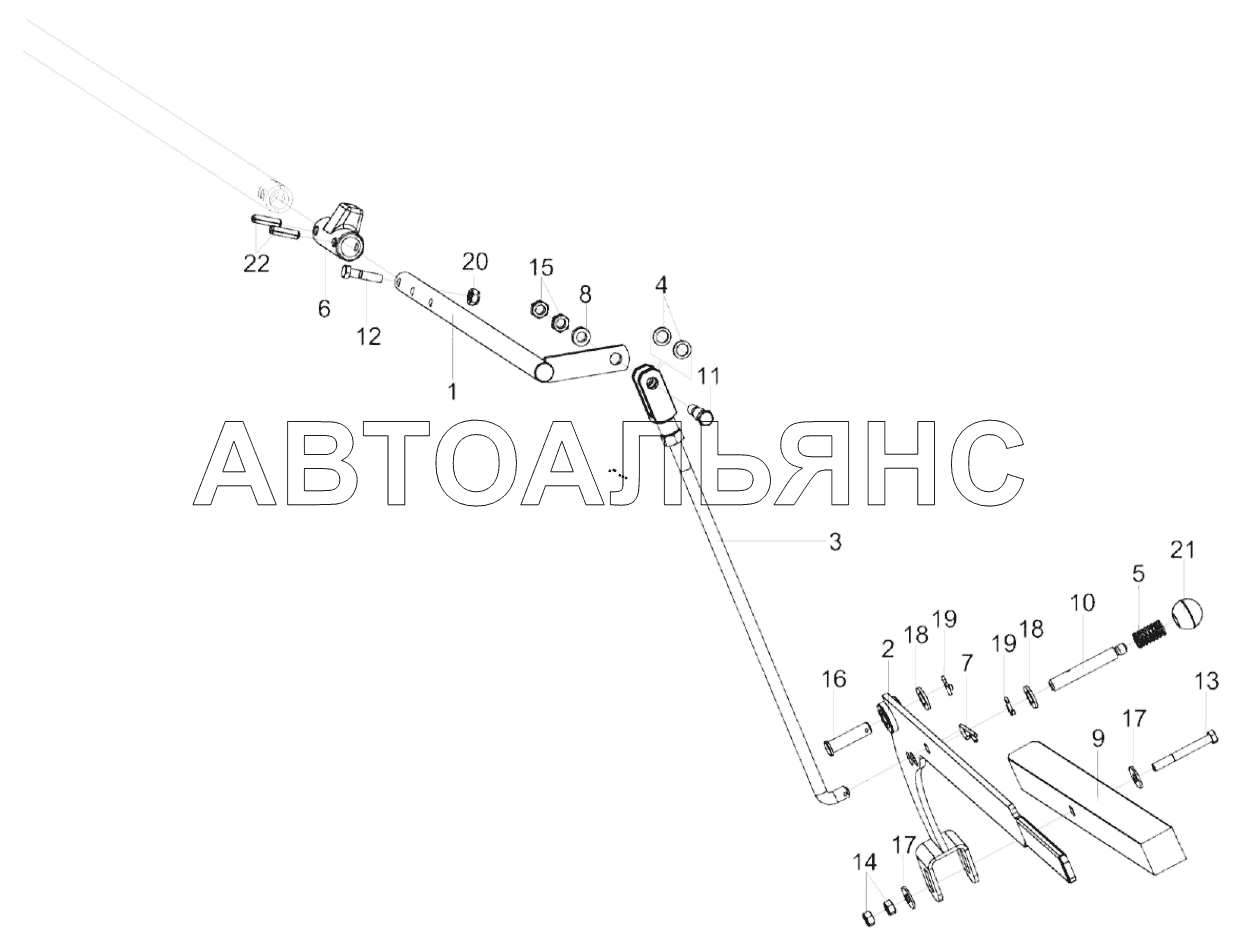

Установка механизма фиксации КЗК-1492-2515000 (лист 3) ЖЗС-9-2. Каталог 2021г.

Установка механизма фиксации КЗК-1492-2515000 (лист 2) ЖЗС-9-2 Тяга КЗК-1492-1526060 ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма фиксации

Заводской номер: КЗК-1492-2515000 Количество на модель: 1
КЗК-1492-2515000
1
1

Номер детали на чертеже:

1

Поводок

Заводской номер: КЗК-1420-1526050Б-01 Количество на модель: 1
КЗК-1420-1526050Б-01
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-1492-1526010 Количество на модель: 1
КЗК-1492-1526010
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: КЗК-1492-1526060 Количество на модель: 2
КЗК-1492-1526060
2
4

Номер детали на чертеже:

4

Шайба

Заводской номер: АМ35.00.403 Количество на модель: 8
АМ35.00.403
8
5

Номер детали на чертеже:

5

Пружина

Заводской номер: АМ46.53.602 Количество на модель: 1
АМ46.53.602
1
6

Номер детали на чертеже:

6

Кулачок

Заводской номер: КЗ-1-1526301А Количество на модель: 2
КЗ-1-1526301А
2
7

Номер детали на чертеже:

7

Шплинт

Заводской номер: КЗ 0103638 Количество на модель: 2
КЗ 0103638
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КЗК-1420-1500802 Количество на модель: 2
КЗК-1420-1500802
2
9

Номер детали на чертеже:

9

Засов

Заводской номер: КЗК-1420-1526601А Количество на модель: 2
КЗК-1420-1526601А
2
10

Номер детали на чертеже:

10

Ось

Заводской номер: КЗК-1420-1526602 Количество на модель: 1
КЗК-1420-1526602
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: КЗК-1420-1526605 Количество на модель: 2
КЗК-1420-1526605
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт М8-6eх35-7796 Количество на модель: 2
Болт М8-6eх35-7796
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: Болт М8-6eх65-7796 Количество на модель: 2
Болт М8-6eх65-7796
2
14

Номер детали на чертеже:

14

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 4
Гайка М8-6G-5915
4
15

Номер детали на чертеже:

15

Гайка

Заводской номер: Гайка М10-6G-5916 Количество на модель: 4
Гайка М10-6G-5916
4
16

Номер детали на чертеже:

16

Ось

Заводской номер: Ось 6-12 b12х45-9650 Количество на модель: 2
Ось 6-12 b12х45-9650
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C 8.01-6958 Количество на модель: 4
Шайба C 8.01-6958
4
18

Номер детали на чертеже:

18

Шайба C.12.01-11371

Заводской номер: Шайба C.12.01-11371 Количество на модель: 3
Шайба C.12.01-11371
3
19

Номер детали на чертеже:

19

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 3
Шплинт 3,2х20-397
3
20

Номер детали на чертеже:

20

Гайка

Заводской номер: Гайка М8-8 DIN 980 Арт. 0369 8 Количество на модель: 2
Гайка М8-8 DIN 980 Арт. 0369 8
2
21

Номер детали на чертеже:

21

Ручка П302Д61-16-77

Заводской номер: Н.067.044 Количество на модель: 1
Н.067.044
1
22

Номер детали на чертеже:

22

Штифт упругий

Заводской номер: Штифт упругий 8х30 0475 8 30 DIN/ISO-8752 Количество на модель: 4
Штифт упругий 8х30 0475 8 30 DIN/ISO-8752
4
