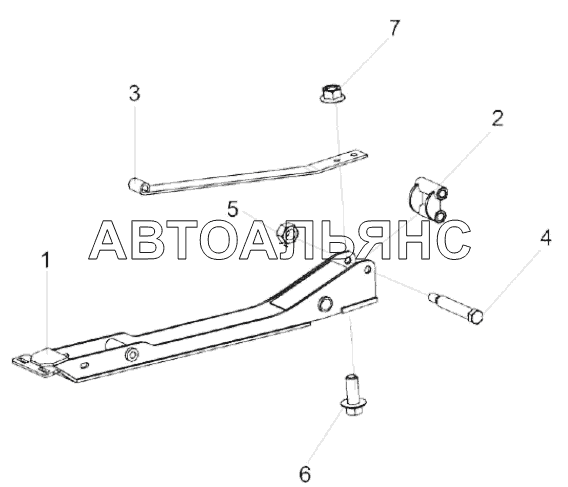

Рычаг КЗК 2503000Б ЖЗС-9-2. Каталог 2021г.

Рычаг КЗК-9-1-2504000 и КЗК 2504000В ЖЗС-9-2 Установка механизма фиксации КЗК-1492-2515000 (лист 1) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рычаг

Заводской номер: КЗК 2503000Б Количество на модель: 9
КЗК 2503000Б
9
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК 2503010Б Количество на модель: 1
КЗК 2503010Б
1
2

Номер детали на чертеже:

2

Серьга

Заводской номер: КЗК 2503020А Количество на модель: 1
КЗК 2503020А
1
3

Номер детали на чертеже:

3

Рессора

Заводской номер: КЗК 2503405А Количество на модель: 1
КЗК 2503405А
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: КЗК 2503601 Количество на модель: 1
КЗК 2503601
1
5

Номер детали на чертеже:

5

Гайка М12-6G-5915

Заводской номер: Гайка М12-6G-5915 Количество на модель: 2
Гайка М12-6G-5915
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: Болт DIN 6921 М12х30-8.8-A-A3G Количество на модель: 2
Болт DIN 6921 М12х30-8.8-A-A3G
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: Гайка DIN 6923 М12-8-A-A3G Количество на модель: 2
Гайка DIN 6923 М12-8-A-A3G
2
