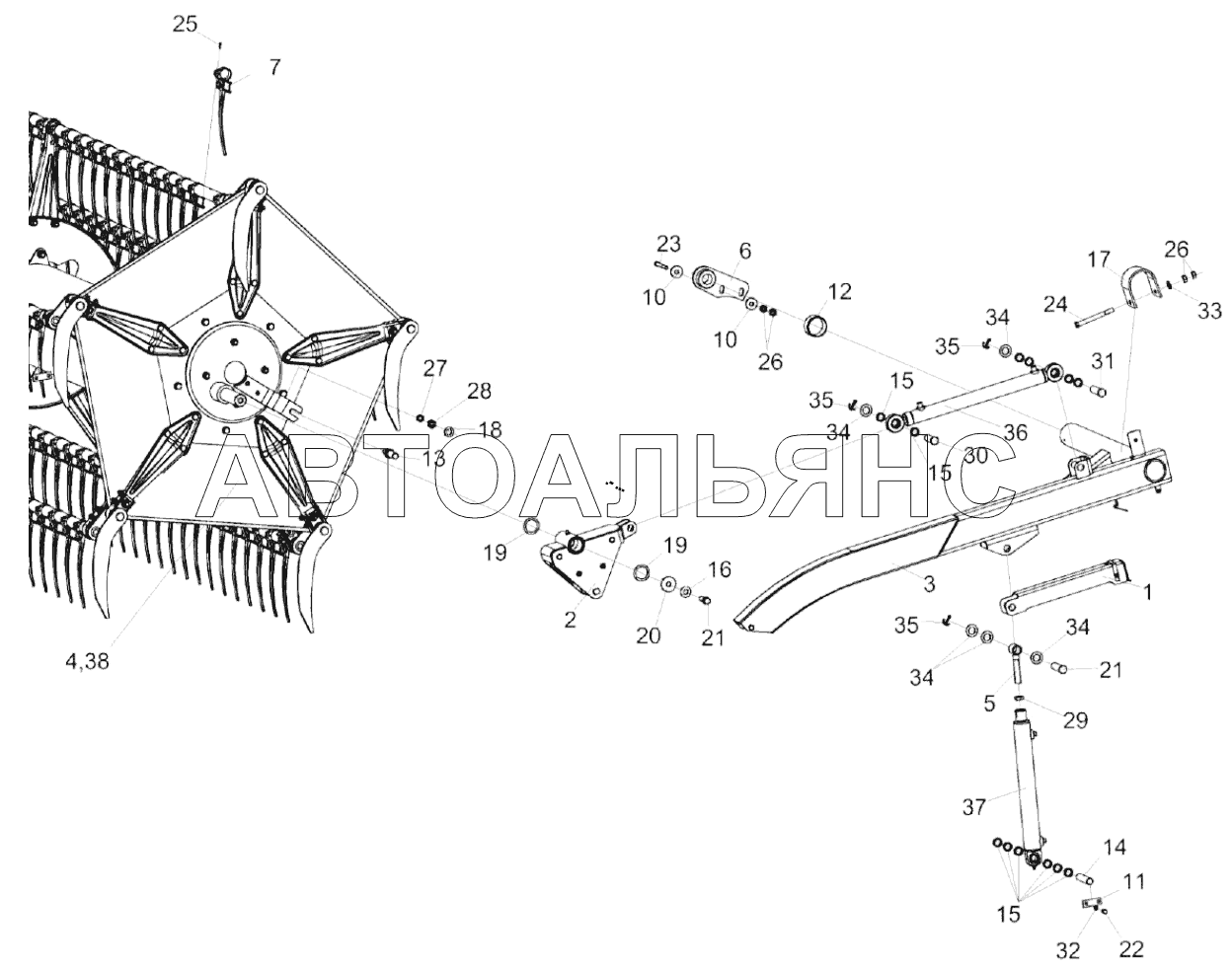

Установка мотовила КЗК-1492-2503000 (лист 1) ЖЗС-9-2. Каталог 2021г.

Корпус КЗР 1502160 ЖЗС-9-2 Установка мотовила КЗК-1492-2503000 (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка мотовила

Заводской номер: КЗК-1492-2503000 Количество на модель: 1
КЗК-1492-2503000
1
1

Номер детали на чертеже:

1

Упор

Заводской номер: КЗК-1492-1503090 Количество на модель: 1
КЗК-1492-1503090
1
2

Номер детали на чертеже:

2

Направляющая

Заводской номер: КЗК-1492-1503510 Количество на модель: 1
КЗК-1492-1503510
1
3

Номер детали на чертеже:

3

Поддержка левая

Заводской номер: КЗК-1492-1508000А Количество на модель: 1
КЗК-1492-1508000А
1
4

Номер детали на чертеже:

4

Мотовило

Заводской номер: КЗК-1492-2503010 Количество на модель: 1
КЗК-1492-2503010
1
5

Номер детали на чертеже:

5

Проушина гидроцилиндра

Заводской номер: ЖТ-9-1503150 Количество на модель: 2
ЖТ-9-1503150
2
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗК-1420-1500320 Количество на модель: 1
КЗК-1420-1500320
1
7

Номер детали на чертеже:

7

Зуб

Заводской номер: КС-200-1203001 Количество на модель: 395
КС-200-1203001
395
10

Номер детали на чертеже:

10

Шайба

Заводской номер: КЗ-1-1500401 Количество на модель: 8
КЗ-1-1500401
8
11

Номер детали на чертеже:

11

Накладка

Заводской номер: КЗК-12-1500401 Количество на модель: 2
КЗК-12-1500401
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КЗК-1420-1500012 Количество на модель: 2
КЗК-1420-1500012
2
13

Номер детали на чертеже:

13

Ось

Заводской номер: КЗК-1420-1573605 Количество на модель: 2
КЗК-1420-1573605
2
14

Номер детали на чертеже:

14

Ось

Заводской номер: КЗК-1475-2500601 Количество на модель: 2
КЗК-1475-2500601
2
15

Номер детали на чертеже:

15

Втулка

Заводской номер: КЗК 1770803 Количество на модель: 24
КЗК 1770803
24
16

Номер детали на чертеже:

16

Шайба пружинная

Заводской номер: КЗР 0312411-01 Количество на модель: 2
КЗР 0312411-01
2
17

Номер детали на чертеже:

17

Скоба

Заводской номер: КЗР 1500502 Количество на модель: 2
КЗР 1500502
2
18

Номер детали на чертеже:

18

Шайба

Заводской номер: КЗР 1508432 Количество на модель: 2
КЗР 1508432
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: КИС 0600419 Количество на модель: 25
КИС 0600419
25
20

Номер детали на чертеже:

20

Шайба

Заводской номер: КПР 6104401 Количество на модель: 1
КПР 6104401
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: УЭС-16-4131613 Количество на модель: 2
УЭС-16-4131613
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: Болт М8-6gx16-7796 Количество на модель: 4
Болт М8-6gx16-7796
4
23

Номер детали на чертеже:

23

Болт

Заводской номер: Болт М12-6ex45-7796 Количество на модель: 8
Болт М12-6ex45-7796
8
24

Номер детали на чертеже:

24

Болт

Заводской номер: Болт М12-6ex120-7796 Количество на модель: 2
Болт М12-6ex120-7796
2
25

Номер детали на чертеже:

25

Шуруп

Заводской номер: Шуруп 3-6Х60-1145 Количество на модель: 395
Шуруп 3-6Х60-1145
395
26

Номер детали на чертеже:

26

Гайка М12-6G-5915

Заводской номер: Гайка М12-6G-5915 Количество на модель: 22
Гайка М12-6G-5915
22
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Гайка М14-6G-2526 Количество на модель: 2
Гайка М14-6G-2526
2
28

Номер детали на чертеже:

28

Гайка М14-6G-5915

Заводской номер: Гайка М14-6G-5915 Количество на модель: 2
Гайка М14-6G-5915
2
29

Номер детали на чертеже:

29

Гайка

Заводской номер: Гайка М18-6G-2526 Количество на модель: 2
Гайка М18-6G-2526
2
30

Номер детали на чертеже:

30

Ось

Заводской номер: Ось 6-20 b12x60-9650 Количество на модель: 2
Ось 6-20 b12x60-9650
2
31

Номер детали на чертеже:

31

Ось

Заводской номер: Ось 6-20 b12x75-9650 Количество на модель: 4
Ось 6-20 b12x75-9650
4
32

Номер детали на чертеже:

32

Шайба 8.65Г-6402

Заводской номер: Шайба 8.65Г-6402 Количество на модель: 6
Шайба 8.65Г-6402
6
33

Номер детали на чертеже:

33

Шайба C.12.01-11371

Заводской номер: Шайба C.12.01-11371 Количество на модель: 26
Шайба C.12.01-11371
26
34

Номер детали на чертеже:

34

Шайба

Заводской номер: Шайба C.20.01-11371 Количество на модель: 10
Шайба C.20.01-11371
10
35

Номер детали на чертеже:

35

Шплинт

Заводской номер: Шплинт 5x32-397 Количество на модель: 6
Шплинт 5x32-397
6
36

Номер детали на чертеже:

36

Гидроцилиндр

Заводской номер: ВНС 1.32.20.380 Количество на модель: 1
ВНС 1.32.20.380
1
37

Номер детали на чертеже:

37

Гидроцилиндр

Заводской номер: МПЦГ 53.40.25.330 Количество на модель: 1
МПЦГ 53.40.25.330
1
38

Номер детали на чертеже:

38

Гайка

Заводской номер: Гайка DIN 6923 М12-8-A-A3G Количество на модель: 128
Гайка DIN 6923 М12-8-A-A3G
128
