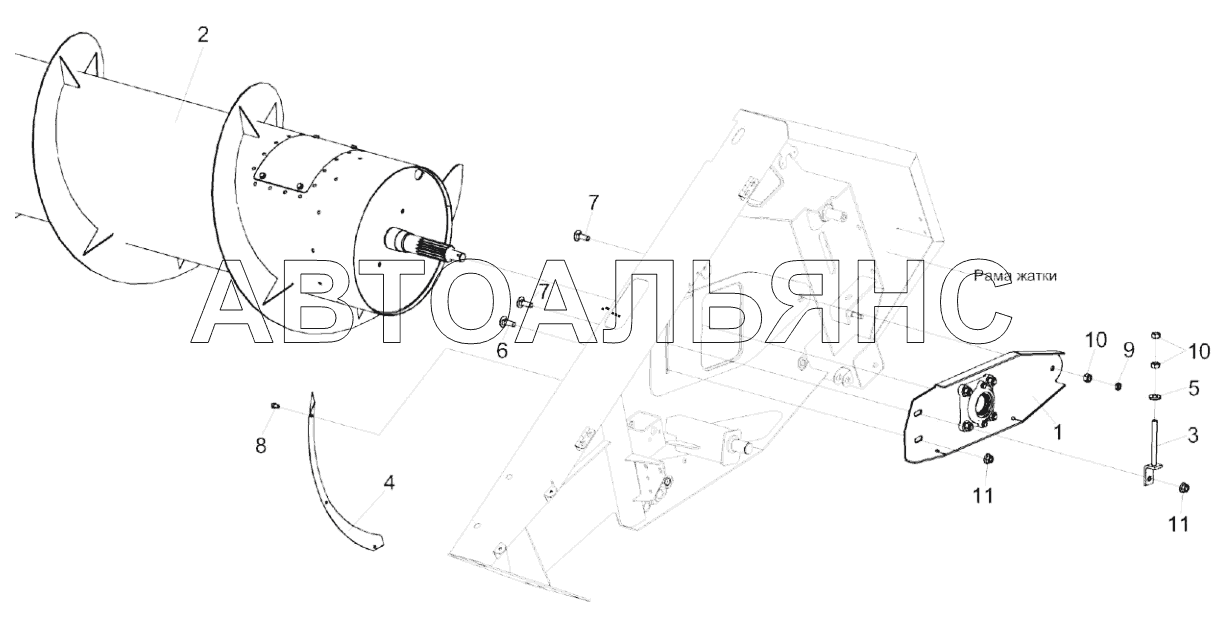

Установка шнека КЗК-1492-2502000 (лист 1) ЖЗС-9-2. Каталог 2020г.

Жатка для зерновых культур КЗК-1492-1500010А (лист 2) ЖЗС-9-2 Установка шнека КЗК-1492-2502000 (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка шнека

Заводской номер: КЗК-1492-2502000 Количество на модель: 1
КЗК-1492-2502000
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: КЗК-1475-2502110 Количество на модель: 1
КЗК-1475-2502110
1
2

Номер детали на чертеже:

2

Шнек

Заводской номер: КЗК-1420-2502100 Количество на модель: 1
КЗК-1420-2502100
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: КЗР 1521000 Количество на модель: 2
КЗР 1521000
2
4

Номер детали на чертеже:

4

Кожух

Заводской номер: КЗК 2500412 Количество на модель: 2
КЗК 2500412
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: КПР 6100605 Количество на модель: 2
КПР 6100605
2
6

Номер детали на чертеже:

6

Болт

Заводской номер: Болт М12-6eх30-7802 Количество на модель: 2
Болт М12-6eх30-7802
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М12-6ех35-7802 Количество на модель: 4
Болт М12-6ех35-7802
4
8

Номер детали на чертеже:

8

Болт М6-6ех12-7798

Заводской номер: Болт М6-6ех12-7798 Количество на модель: 6
Болт М6-6ех12-7798
6
9

Номер детали на чертеже:

9

Гайка М12-6G-2526

Заводской номер: Гайка М12-6G-2526 Количество на модель: 2
Гайка М12-6G-2526
2
10

Номер детали на чертеже:

10

Гайка М12-6G-5915

Заводской номер: Гайка М12-6G-5915 Количество на модель: 7
Гайка М12-6G-5915
7
11

Номер детали на чертеже:

11

Гайка

Заводской номер: Гайка DIN 6923 М12-8-A-A3G Количество на модель: 4
Гайка DIN 6923 М12-8-A-A3G
4
