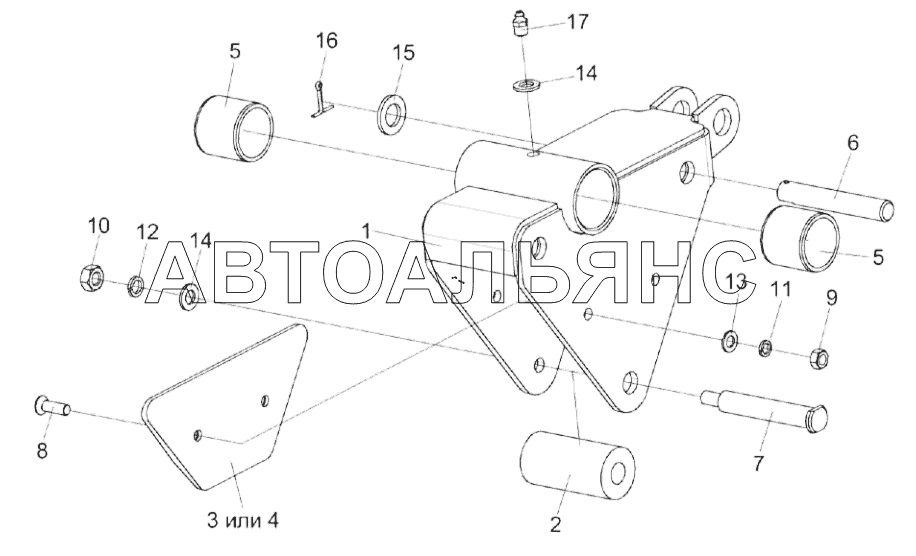

Направляющая КЗК-1492-1503510 ЖЗС-9-2. Каталог 2020г.

Установка мотовила КЗК-1492-1503000А (лист 2) ЖЗС-9-2 Направляющая КЗК-1492-1503540 ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Направляющая

Заводской номер: КЗК-1492-1503510 Количество на модель: 1
КЗК-1492-1503510
1

Номер детали на чертеже:

Направляющая

Заводской номер: КЗК-1492-1503520 Количество на модель: 1
КЗК-1492-1503520
1
1

Номер детали на чертеже:

1

Направляющая

Заводской номер: КЗК-1492-1503530 Количество на модель: 1
КЗК-1492-1503530
1
2

Номер детали на чертеже:

2

Ролик

Заводской номер: КЗК-1420-1573001 Количество на модель: 3
КЗК-1420-1573001
3
3

Номер детали на чертеже:

3

Пластина

Заводской номер: КЗК-1420-1573002 Количество на модель: 2
КЗК-1420-1573002
2
4

Номер детали на чертеже:

4

Пластина

Заводской номер: КЗК-1420-1573003 Количество на модель: 2
КЗК-1420-1573003
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КЗК-1420-1573004 Количество на модель: 2
КЗК-1420-1573004
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: КЗК-1420-1573603 Количество на модель: 2
КЗК-1420-1573603
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: КЗК-1420-1573604 Количество на модель: 1
КЗК-1420-1573604
1
8

Номер детали на чертеже:

8

Винт

Заводской номер: Винт B2.М8-6eх25-17475 Количество на модель: 4
Винт B2.М8-6eх25-17475
4
9

Номер детали на чертеже:

9

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 4
Гайка М8-6G-5915
4
10

Номер детали на чертеже:

10

Гайка М10-6G-5915

Заводской номер: Гайка М10-6G-5915 Количество на модель: 1
Гайка М10-6G-5915
1
11

Номер детали на чертеже:

11

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 4
Шайба 8Т.65Г-6402
4
12

Номер детали на чертеже:

12

Шайба 10Т.65Г-6402

Заводской номер: Шайба 10Т.65Г-6402 Количество на модель: 1
Шайба 10Т.65Г-6402
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба C.8.01-11371 Количество на модель: 4
Шайба C.8.01-11371
4
14

Номер детали на чертеже:

14

Шайба C.10.01-11371

Заводской номер: Шайба C.10.01-11371 Количество на модель: 2
Шайба C.10.01-11371
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба C.16.01-11371 Количество на модель: 2
Шайба C.16.01-11371
2
16

Номер детали на чертеже:

16

Шплинт 3,2х25-397

Заводской номер: Шплинт 3,2х25-397 Количество на модель: 2
Шплинт 3,2х25-397
2
17

Номер детали на чертеже:

17

Масленка 1.2-19853

Заводской номер: Масленка 1.2-19853 Количество на модель: 1
Масленка 1.2-19853
1
Установка мотовила КЗК-1492-1503000А (лист 2) ЖЗС-9-2 Направляющая КЗК-1492-1503540 ЖЗС-9-2
