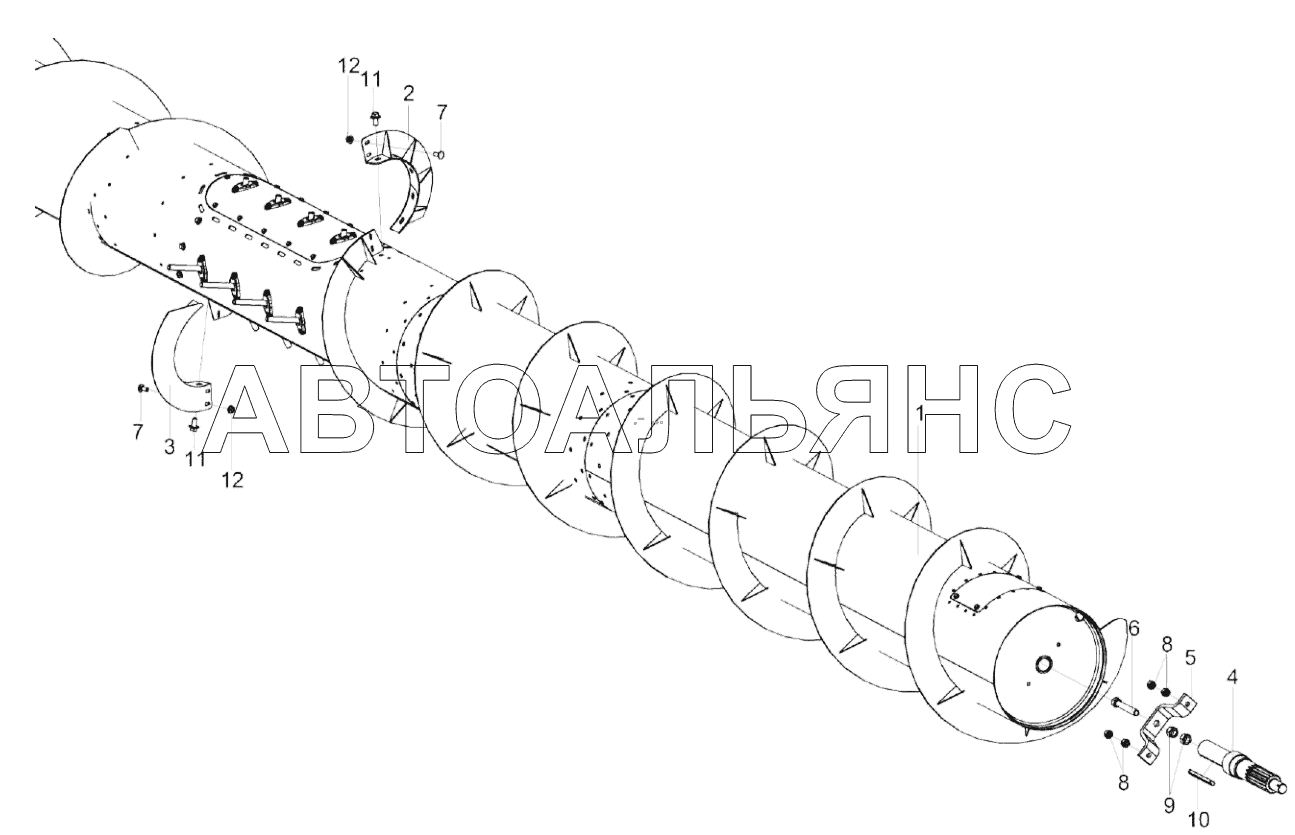

Шнек КЗК-1492-2502100 (лист 1) ЖЗС-9-2. Каталог 2018г.

Установка шнека КЗК-1492-2502000 ЖЗС-9-2 Шнек КЗК-1492-2502100 (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шнек

Заводской номер: КЗК-1492-2502100 Количество на модель: 1
КЗК-1492-2502100
1
1

Номер детали на чертеже:

1

Шнек

Заводской номер: КЗК-1420-1502010 Количество на модель: 1
КЗК-1420-1502010
1
2

Номер детали на чертеже:

2

Виток

Заводской номер: КЗК-12-1502020А Количество на модель: 1
КЗК-12-1502020А
1
3

Номер детали на чертеже:

3

Виток

Заводской номер: КЗК-12-1502030А Количество на модель: 1
КЗК-12-1502030А
1
4

Номер детали на чертеже:

4

Вал

Заводской номер: КЗК-12-1502607 Количество на модель: 1
КЗК-12-1502607
1
5

Номер детали на чертеже:

5

Упор

Заводской номер: КЗР1502503 Количество на модель: 1
КЗР1502503
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: КИС0600609 Количество на модель: 1
КИС0600609
1
7

Номер детали на чертеже:

7

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 4
БолтМ8-6eх20-7802
4
8

Номер детали на чертеже:

8

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 20
ГайкаМ10-6G-5915
20
9

Номер детали на чертеже:

9

Гайка М14-6G-5915

Заводской номер: ГайкаМ14-6G-5915 Количество на модель: 2
ГайкаМ14-6G-5915
2
10

Номер детали на чертеже:

10

Шпонка 12х8х110-23360

Заводской номер: Шпонка12х8х110-23360 Количество на модель: 1
Шпонка12х8х110-23360
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ10х20-8.8-A-A3G Количество на модель: 10
БолтМ10х20-8.8-A-A3G
10
12

Номер детали на чертеже:

12

Гайка

Заводской номер: ГайкаМ10-8-A-A3G Количество на модель: 4
ГайкаМ10-8-A-A3G
4
