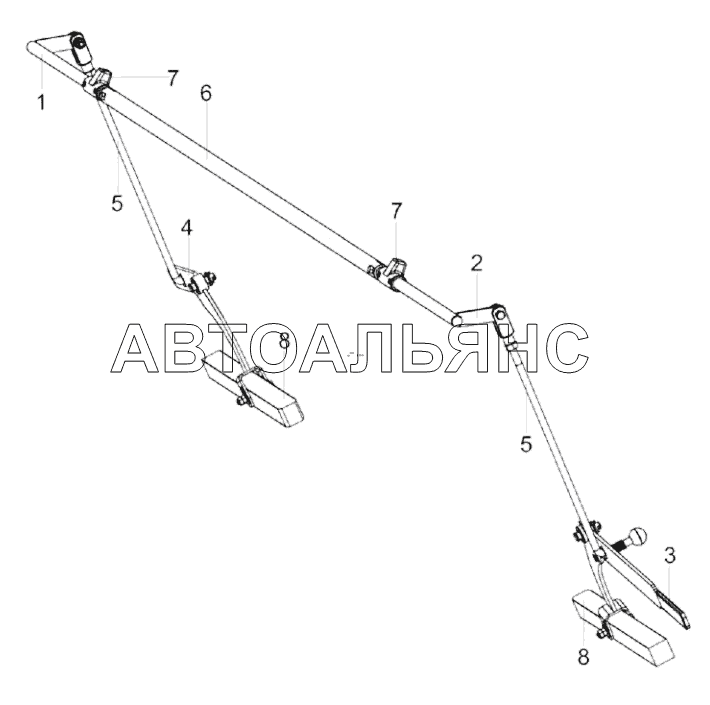

Установка механизма фиксации КЗК-1492-2515000 (лист 1) ЖЗС-9-2. Каталог 2018г.

Рычаг КЗК 2503000Б ЖЗС-9-2 Установка механизма фиксации КЗК-1492-2515000 (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма фиксации

Заводской номер: КЗК-1492-2515000 Количество на модель: 1
КЗК-1492-2515000
1
1

Номер детали на чертеже:

1

Поводок

Заводской номер: КЗК-1420-1526050Б Количество на модель: 1
КЗК-1420-1526050Б
1
2

Номер детали на чертеже:

2

Поводок

Заводской номер: КЗК-1420-1526050Б-01 Количество на модель: 1
КЗК-1420-1526050Б-01
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: КЗК-1492-1526010 Количество на модель: 1
КЗК-1492-1526010
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-1492-1526030 Количество на модель: 1
КЗК-1492-1526030
1
5

Номер детали на чертеже:

5

Тяга

Заводской номер: КЗК-1492-1526060 Количество на модель: 2
КЗК-1492-1526060
2
6

Номер детали на чертеже:

6

Труба

Заводской номер: КЗК-1492-2515801 Количество на модель: 1
КЗК-1492-2515801
1
7

Номер детали на чертеже:

7

Кулачок

Заводской номер: КЗ-1-1526301А Количество на модель: 2
КЗ-1-1526301А
2
8

Номер детали на чертеже:

8

Засов

Заводской номер: КЗК-1420-1526601А Количество на модель: 2
КЗК-1420-1526601А
2
