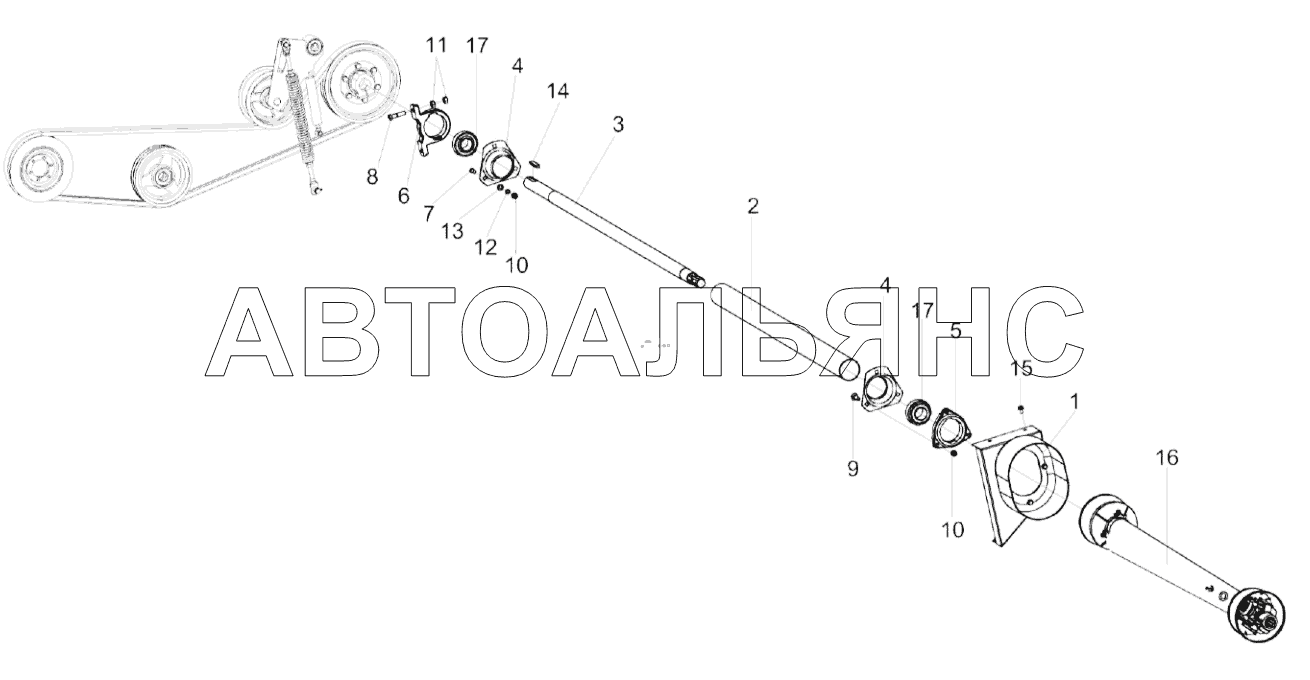

Установка приводов КЗК-1492-2504000 (лист 5) ЖЗС-9-2. Каталог 2018г.

Установка приводов КЗК-1492-2504000 (лист 4) ЖЗС-9-2 Установка приводов КЗК-1492-2504000 (лист 6) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка приводов

Заводской номер: КЗК-1492-2504000 Количество на модель: 1
КЗК-1492-2504000
1
1

Номер детали на чертеже:

1

Щиток

Заводской номер: КЗК-1475-2505120А-01 Количество на модель: 1
КЗК-1475-2505120А-01
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: КЗК-1492-2504001 Количество на модель: 2
КЗК-1492-2504001
2
3

Номер детали на чертеже:

3

Вал

Заводской номер: КЗК-1492-2504601 Количество на модель: 2
КЗК-1492-2504601
2
4

Номер детали на чертеже:

4

Колпак

Заводской номер: КЗК-9-1524404 Количество на модель: 4
КЗК-9-1524404
4
5

Номер детали на чертеже:

5

Корпус

Заводской номер: КИС0203111 Количество на модель: 2
КИС0203111
2
6

Номер детали на чертеже:

6

Корпус подшипника

Заводской номер: КПР9200201 Количество на модель: 2
КПР9200201
2
7

Номер детали на чертеже:

7

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6eх20-7796 Количество на модель: 6
БолтМ10-6eх20-7796
6
8

Номер детали на чертеже:

8

Болт М12-6eх50-7796

Заводской номер: БолтМ12-6eх50-7796 Количество на модель: 4
БолтМ12-6eх50-7796
4
9

Номер детали на чертеже:

9

Болт М10-6eх35-7802

Заводской номер: БолтМ10-6eх35-7802 Количество на модель: 6
БолтМ10-6eх35-7802
6
10

Номер детали на чертеже:

10

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 12
ГайкаМ10-6G-5915
12
11

Номер детали на чертеже:

11

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 8
ГайкаМ12-6G-5915
8
12

Номер детали на чертеже:

12

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 6
Шайба10.65Г-6402
6
13

Номер детали на чертеже:

13

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 10
ШайбаC.10.01-11371
10
14

Номер детали на чертеже:

14

Шпонка 12х8х70-23360

Заводской номер: Шпонка12х8х70-23360 Количество на модель: 3
Шпонка12х8х70-23360
3
15

Номер детали на чертеже:

15

Болт

Заводской номер: БолтМ8х16-8.8-A-A3G Количество на модель: 8
БолтМ8х16-8.8-A-A3G
8
16

Номер детали на чертеже:

16

Вал карданный

Заводской номер: КК-10.040.5000-1500/2400 Количество на модель: 2
КК-10.040.5000-1500/2400
2
17

Номер детали на чертеже:

17

Подшипник

Заводской номер: 1680208С17 Количество на модель: 4
1680208С17
4
