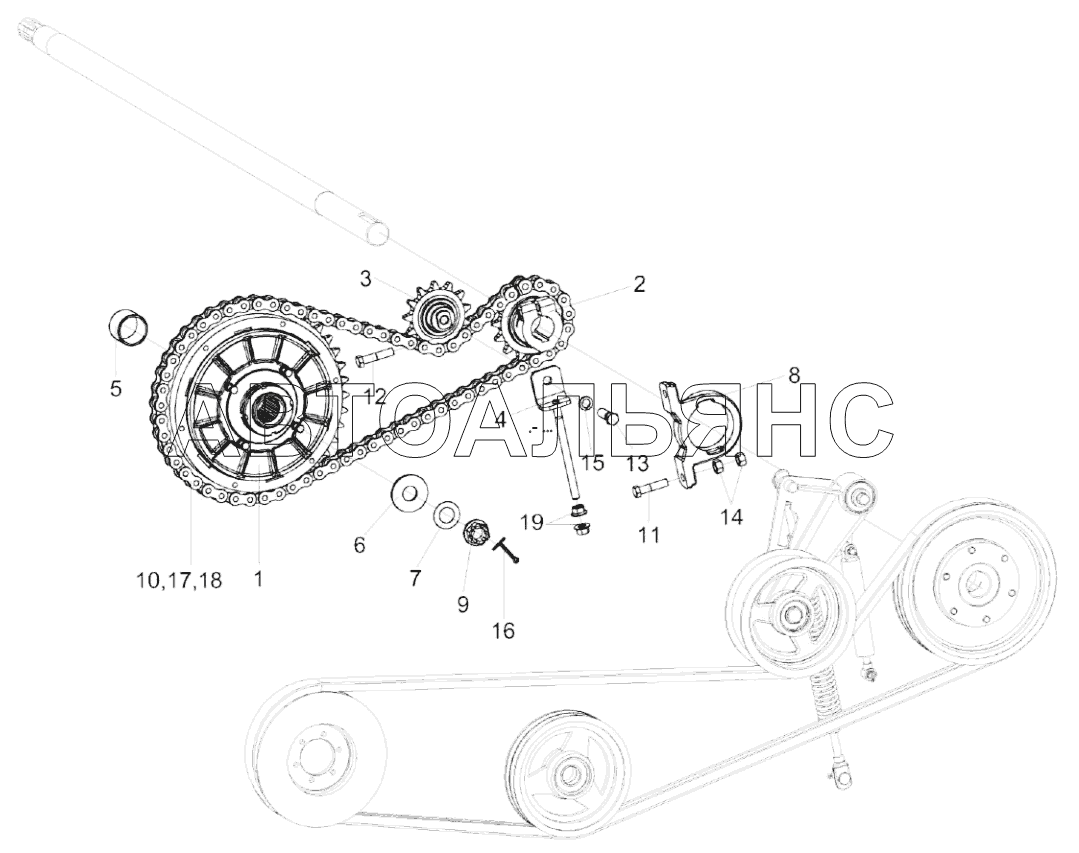

Установка приводов КЗК-1492-2504000 (лист 3) ЖЗС-9-2. Каталог 2018г.

Установка приводов КЗК-1492-2504000 (лист 2) ЖЗС-9-2 Установка приводов КЗК-1492-2504000 (лист 4) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка приводов

Заводской номер: КЗК-1492-2504000 Количество на модель: 1
КЗК-1492-2504000
1
1

Номер детали на чертеже:

1

Муфта предохранительная

Заводской номер: КГС0202100-02 Количество на модель: 1
КГС0202100-02
1
2

Номер детали на чертеже:

2

Звездочка

Заводской номер: КЗК-9-1524040 Количество на модель: 1
КЗК-9-1524040
1
3

Номер детали на чертеже:

3

Звездочка натяжная

Заводской номер: КЗК-13-1504050 Количество на модель: 1
КЗК-13-1504050
1
4

Номер детали на чертеже:

4

Тяга

Заводской номер: КЗК-1475-2505140 Количество на модель: 1
КЗК-1475-2505140
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КЗК-13-1504803 Количество на модель: 1
КЗК-13-1504803
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: КЗР0101408Б Количество на модель: 1
КЗР0101408Б
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КИС0100406 Количество на модель: 3
КИС0100406
3
8

Номер детали на чертеже:

8

Корпус подшипника

Заводской номер: КПР9200201 Количество на модель: 2
КПР9200201
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: МКС0516615 Количество на модель: 1
МКС0516615
1
10

Номер детали на чертеже:

10

Цепь

Заводской номер: ЦЕП0001051 Количество на модель: 1
ЦЕП0001051
1
11

Номер детали на чертеже:

11

Болт М12-6eх50-7796

Заводской номер: БолтМ12-6eх50-7796 Количество на модель: 4
БолтМ12-6eх50-7796
4
12

Номер детали на чертеже:

12

Болт М12-6eх55-7796

Заводской номер: БолтМ12-6eх55-7796 Количество на модель: 3
БолтМ12-6eх55-7796
3
13

Номер детали на чертеже:

13

Болт М14-6eх45-7796

Заводской номер: БолтМ14-6eх45-7796 Количество на модель: 1
БолтМ14-6eх45-7796
1
14

Номер детали на чертеже:

14

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 8
ГайкаМ12-6G-5915
8
15

Номер детали на чертеже:

15

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 1
Шайба14Т.65Г-6402
1
16

Номер детали на чертеже:

16

Шплинт 5х45-397

Заводской номер: Шплинт5х45-397 Количество на модель: 1
Шплинт5х45-397
1
17

Номер детали на чертеже:

17

Звено

Заводской номер: П-ПР-25,4-60-13568 Количество на модель: 1
П-ПР-25,4-60-13568
1
18

Номер детали на чертеже:

18

Звено

Заводской номер: С-ПР-25,4-60-13568 Количество на модель: 1
С-ПР-25,4-60-13568
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: ГайкаМ12-8-A-A3G Количество на модель: 2
ГайкаМ12-8-A-A3G
2
