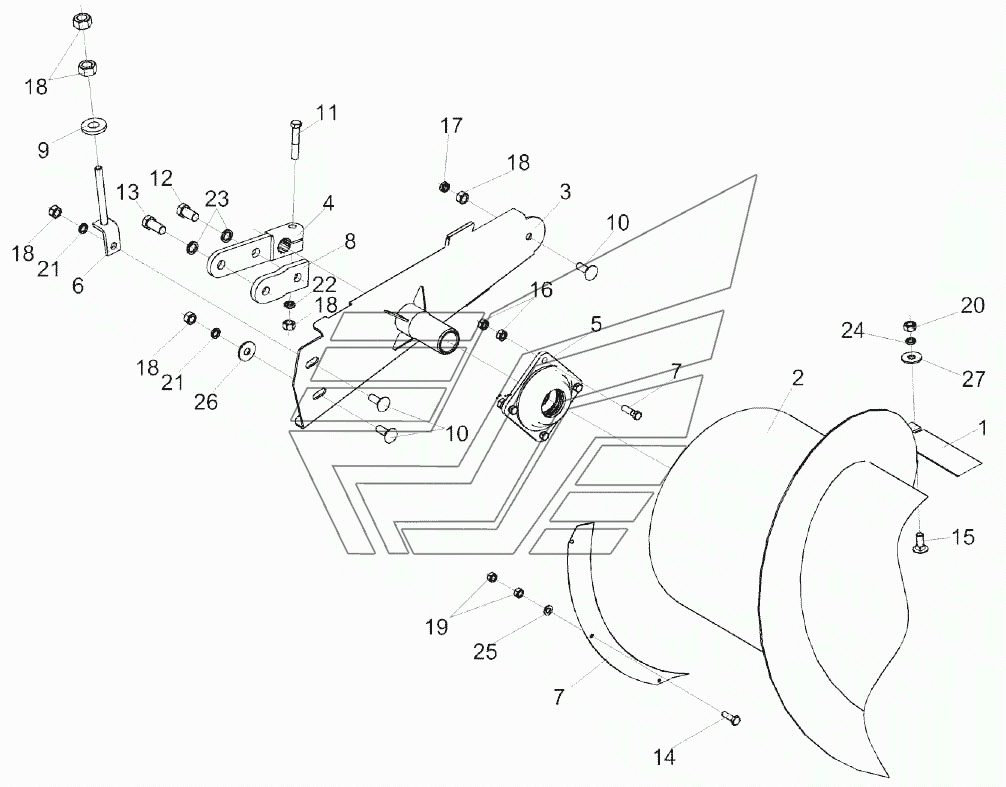

Установка шнека КЗК-9-1-2502000 (лист 2) ЖЗС-9-1. Каталог 2018г.

Установка шнека КЗК-9-1-2502000 (лист 1) ЖЗС-9-1 Муфта предохранительная КГС 0202100-02 ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка шнека

Заводской номер: КЗК-9-1-2502000 Количество на модель: 1
КЗК-9-1-2502000
1
1

Номер детали на чертеже:

1

Чистик

Заводской номер: КЗК-9-1-2502110-01 Количество на модель: 1
КЗК-9-1-2502110-01
1
2

Номер детали на чертеже:

2

Шнек

Заводской номер: КЗК-9-1502000А Количество на модель: 1
КЗК-9-1502000А
1
3

Номер детали на чертеже:

3

Опора

Заводской номер: КЗК-9-1-1502060 Количество на модель: 1
КЗК-9-1-1502060
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КЗК-9-1-1502130 Количество на модель: 1
КЗК-9-1-1502130
1
5

Номер детали на чертеже:

5

Корпус

Заводской номер: КЗР1502160 Количество на модель: 1
КЗР1502160
1
6

Номер детали на чертеже:

6

Тяга

Заводской номер: КЗР1521000 Количество на модель: 2
КЗР1521000
2
7

Номер детали на чертеже:

7

Кожух

Заводской номер: КЗК2500412 Количество на модель: 2
КЗК2500412
2
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: КЗК-9-1-1502407 Количество на модель: 1
КЗК-9-1-1502407
1
9

Номер детали на чертеже:

9

Шайба сферическая

Заводской номер: КПР6100605 Количество на модель: 2
КПР6100605
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: БолтМ12-6ex35-7802 Количество на модель: 6
БолтМ12-6ex35-7802
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: БолтМ12-6ex65-7796 Количество на модель: 1
БолтМ12-6ex65-7796
1
12

Номер детали на чертеже:

12

Болт М16-6eх30-7796

Заводской номер: БолтМ16-6ex30-7796 Количество на модель: 1
БолтМ16-6ex30-7796
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: БолтМ16-6ex35-7796 Количество на модель: 1
БолтМ16-6ex35-7796
1
14

Номер детали на чертеже:

14

Болт М6-6eх20-7798

Заводской номер: БолтМ6-6ex20-7798 Количество на модель: 6
БолтМ6-6ex20-7798
6
15

Номер детали на чертеже:

15

Болт М8-6ex20-7796

Заводской номер: БолтМ8-6ex20-7796 Количество на модель: 22
БолтМ8-6ex20-7796
22
16

Номер детали на чертеже:

16

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 8
ГайкаМ10-6G-5915
8
17

Номер детали на чертеже:

17

Гайка М12-6G-2526

Заводской номер: ГайкаМ12-6G-2526 Количество на модель: 2
ГайкаМ12-6G-2526
2
18

Номер детали на чертеже:

18

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 11
ГайкаМ12-6G-5915
11
19

Номер детали на чертеже:

19

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 12
ГайкаМ6-6G-5915
12
20

Номер детали на чертеже:

20

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 22
ГайкаМ8-6G-5915
22
21

Номер детали на чертеже:

21

Шайба 12.65Г-6402

Заводской номер: Шайба12.65Г-6402 Количество на модель: 4
Шайба12.65Г-6402
4
22

Номер детали на чертеже:

22

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 1
Шайба12Т.65Г-6402
1
23

Номер детали на чертеже:

23

Шайба 16.65Г-6402

Заводской номер: Шайба16.65Г-6402 Количество на модель: 2
Шайба16.65Г-6402
2
24

Номер детали на чертеже:

24

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 22
Шайба8.65Г-6402
22
25

Номер детали на чертеже:

25

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 6
ШайбаC.6.01-11371
6
26

Номер детали на чертеже:

26

Шайба C 12.01-6958

Заводской номер: ШайбаC12.01-6958 Количество на модель: 2
ШайбаC12.01-6958
2
27

Номер детали на чертеже:

27

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 22
ШайбаC8.01-6958
22
