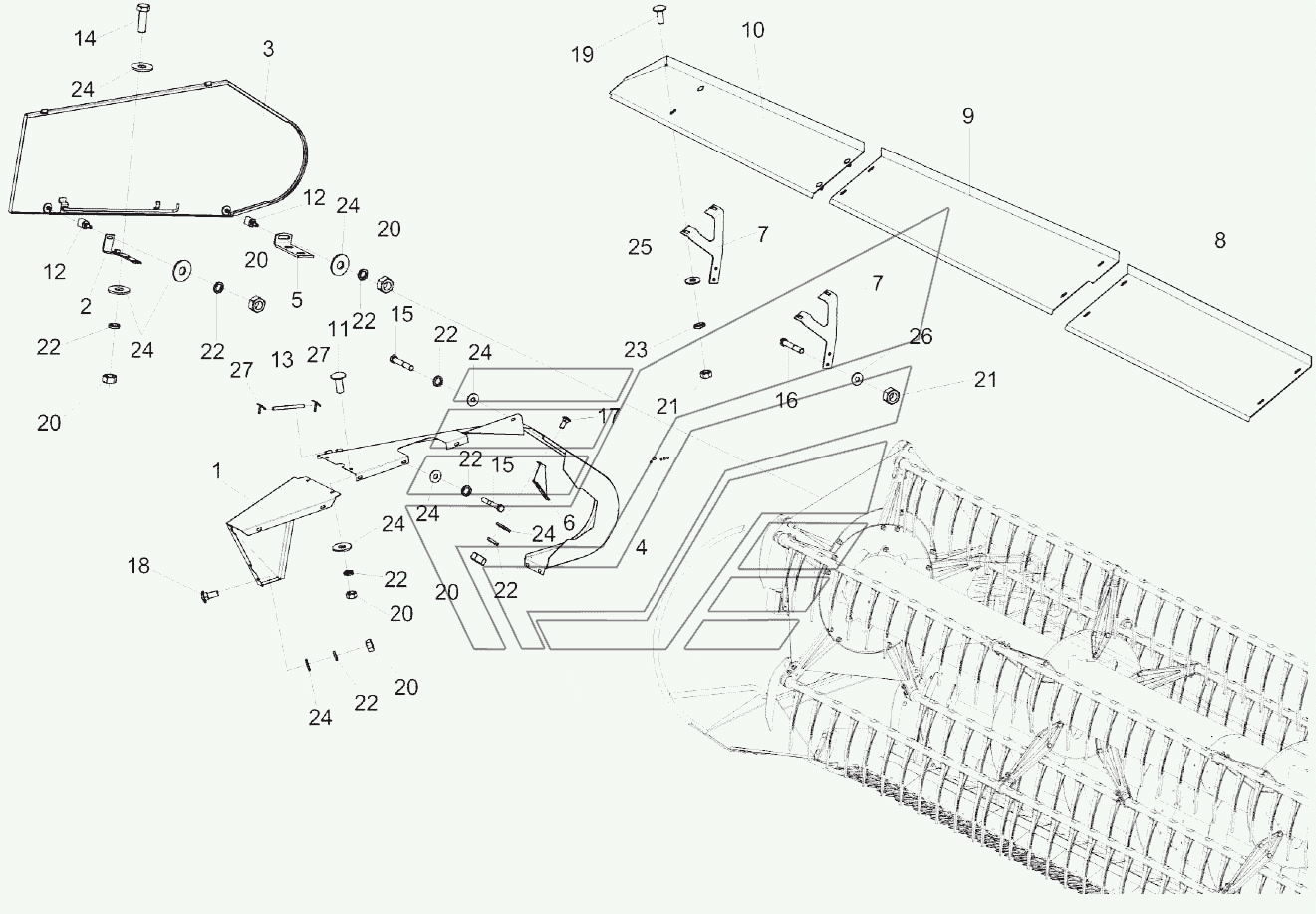

Установка ограждений КЗК-9-1-2525000А (лист 2) ЖЗС-9-1. Каталог 2018г.

Установка ограждений КЗК-9-1-2525000А (лист 1) ЖЗС-9-1 Крышка КЗК-9-1-2525220 ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограждений

Заводской номер: КЗК-9-1-2525000А Количество на модель: 1
КЗК-9-1-2525000А
1
1

Номер детали на чертеже:

1

Щиток

Заводской номер: КЗК-9-1-2525020 Количество на модель: 1
КЗК-9-1-2525020
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-9-1-2525050-01 Количество на модель: 1
КЗК-9-1-2525050-01
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КЗК-9-1-2525220 Количество на модель: 1
КЗК-9-1-2525220
1
4

Номер детали на чертеже:

4

Ограждение

Заводской номер: КЗК-9-1-2525230 Количество на модель: 1
КЗК-9-1-2525230
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КЗК-9-1-2525432 Количество на модель: 2
КЗК-9-1-2525432
2
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗК-9-1-2525434 Количество на модель: 1
КЗК-9-1-2525434
1
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: КЗК-9-1-1500416 Количество на модель: 2
КЗК-9-1-1500416
2
8

Номер детали на чертеже:

8

Надставка

Заводской номер: КЗК-9-1-1500417-01 Количество на модель: 1
КЗК-9-1-1500417-01
1
9

Номер детали на чертеже:

9

Надставка

Заводской номер: КЗК-9-1-1500418-02 Количество на модель: 1
КЗК-9-1-1500418-02
1
10

Номер детали на чертеже:

10

Надставка

Заводской номер: КЗК-9-1-1500419 Количество на модель: 1
КЗК-9-1-1500419
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: КЗР0203608В Количество на модель: 4
КЗР0203608В
4
12

Номер детали на чертеже:

12

Фиксатор

Заводской номер: КЗР1525603 Количество на модель: 4
КЗР1525603
4
13

Номер детали на чертеже:

13

Ось

Заводской номер: КЗР1525605 Количество на модель: 6
КЗР1525605
6
14

Номер детали на чертеже:

14

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 12
БолтМ8-6eх25-7796
12
15

Номер детали на чертеже:

15

Болт М8-6eх60-7796

Заводской номер: БолтМ8-6eх60-7796 Количество на модель: 12
БолтМ8-6eх60-7796
12
16

Номер детали на чертеже:

16

Болт М10-6eх65-7796

Заводской номер: БолтМ10-6eх65-7796 Количество на модель: 8
БолтМ10-6eх65-7796
8
17

Номер детали на чертеже:

17

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 2
БолтМ8-6eх20-7802
2
18

Номер детали на чертеже:

18

Болт М8-6eх25-7802

Заводской номер: БолтМ8-6eх25-7802 Количество на модель: 6
БолтМ8-6eх25-7802
6
19

Номер детали на чертеже:

19

Болт М10-6eх25-7802

Заводской номер: БолтМ10-6eх25-7802 Количество на модель: 16
БолтМ10-6eх25-7802
16
20

Номер детали на чертеже:

20

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 28
ГайкаМ8-6G-5915
28
21

Номер детали на чертеже:

21

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 24
ГайкаМ10-6G-5915
24
22

Номер детали на чертеже:

22

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 40
Шайба8.65Г-6402
40
23

Номер детали на чертеже:

23

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 16
Шайба10.65Г-6402
16
24

Номер детали на чертеже:

24

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 42
ШайбаC8.01-6958
42
25

Номер детали на чертеже:

25

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 16
ШайбаC10.01-6958
16
26

Номер детали на чертеже:

26

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 8
ШайбаC.10.01-11371
8
27

Номер детали на чертеже:

27

Шплинт 2х16-397

Заводской номер: Шплинт2х16-397 Количество на модель: 8
Шплинт2х16-397
8
