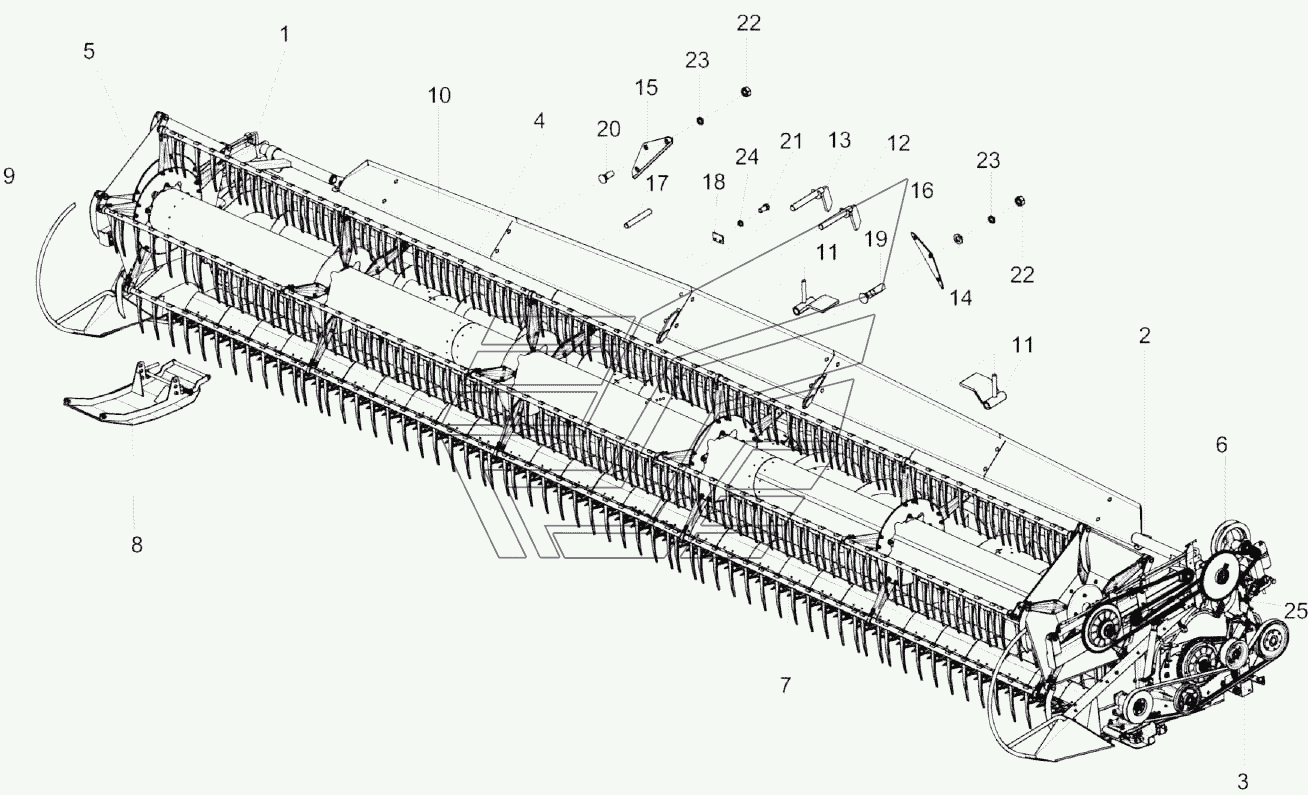

Жатка для сои КЗК-9-1-2500010А ЖЗС-9-1. Каталог 2018г.

Жатка для сои КЗК-9-1-250000А ЖЗС-9-1 Установка шнека КЗК-9-1-2502000 (лист 1) ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Жатка для сои

Заводской номер: КЗК-9-1-2500010А Количество на модель: 1
КЗК-9-1-2500010А
1
1

Номер детали на чертеже:

1

Гидросистема жатки ЖЗС-9-1

Заводской номер: КЗК-9-1-0689000А Количество на модель: 1
КЗК-9-1-0689000А
1
2

Номер детали на чертеже:

2

Электрооборудование жатки ЖЗС-9-1

Заводской номер: КЗК-9-1-0717000 Количество на модель: 1
КЗК-9-1-0717000
1
3

Номер детали на чертеже:

3

Рама

Заводской номер: КЗК-9-1-2501000А Количество на модель: 1
КЗК-9-1-2501000А
1
4

Номер детали на чертеже:

4

Установка шнека

Заводской номер: КЗК-9-1-2502000 Количество на модель: 1
КЗК-9-1-2502000
1
5

Номер детали на чертеже:

5

Установка мотовила

Заводской номер: КЗК-9-1-2503000АА Количество на модель: 1
КЗК-9-1-2503000АА
1
6

Номер детали на чертеже:

6

Установка привода

Заводской номер: КЗК-9-1-2505000АА Количество на модель: 1
КЗК-9-1-2505000АА
1
7

Номер детали на чертеже:

7

Установка аппарата режущего

Заводской номер: КЗК-9-1-2507000АА Количество на модель: 1
КЗК-9-1-2507000АА
1
8

Номер детали на чертеже:

8

Установка башмаков

Заводской номер: КЗК-9-1-2516000 Количество на модель: 1
КЗК-9-1-2516000
1
9

Номер детали на чертеже:

9

Установка делителей

Заводской номер: КЗК-9-1-2518000 Количество на модель: 1
КЗК-9-1-2518000
1
10

Номер детали на чертеже:

10

Установка ограждений

Заводской номер: КЗК-9-1-2525000АА Количество на модель: 1
КЗК-9-1-2525000АА
1
11

Номер детали на чертеже:

11

Упор

Заводской номер: КЗК1500020 Количество на модель: 2
КЗК1500020
2
12

Номер детали на чертеже:

12

Палец

Заводской номер: КЗР1560050 Количество на модель: 1
КЗР1560050
1
13

Номер детали на чертеже:

13

Палец

Заводской номер: КЗР1560050-01 Количество на модель: 2
КЗР1560050-01
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: КИС0144401 Количество на модель: 2
КИС0144401
2
15

Номер детали на чертеже:

15

Накладка

Заводской номер: КЗК1500401 Количество на модель: 1
КЗК1500401
1
16

Номер детали на чертеже:

16

Накладка

Заводской номер: КЗК1500401-01 Количество на модель: 1
КЗК1500401-01
1
17

Номер детали на чертеже:

17

Ось

Заводской номер: КЗК-9-1500601А Количество на модель: 2
КЗК-9-1500601А
2
18

Номер детали на чертеже:

18

Пластина

Заводской номер: КЗК-12-1800404 Количество на модель: 2
КЗК-12-1800404
2
19

Номер детали на чертеже:

19

Болт М10-6eх30-7786

Заводской номер: БолтМ10-6eх30-7786 Количество на модель: 2
БолтМ10-6eх30-7786
2
20

Номер детали на чертеже:

20

Болт М10-6eх50-7786

Заводской номер: БолтМ10-6eх50-7786 Количество на модель: 4
БолтМ10-6eх50-7786
4
21

Номер детали на чертеже:

21

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 4
БолтМ8-6eх16-7796
4
22

Номер детали на чертеже:

22

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 6
ГайкаМ10-6G-5915
6
23

Номер детали на чертеже:

23

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 6
Шайба10.65Г-6402
6
24

Номер детали на чертеже:

24

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 4
Шайба8.65Г-6402
4
25

Номер детали на чертеже:

25

Втулка

Заводской номер: 529И-3724065 Количество на модель: 1
529И-3724065
1
Жатка для сои КЗК-9-1-250000А ЖЗС-9-1 Установка шнека КЗК-9-1-2502000 (лист 1) ЖЗС-9-1
