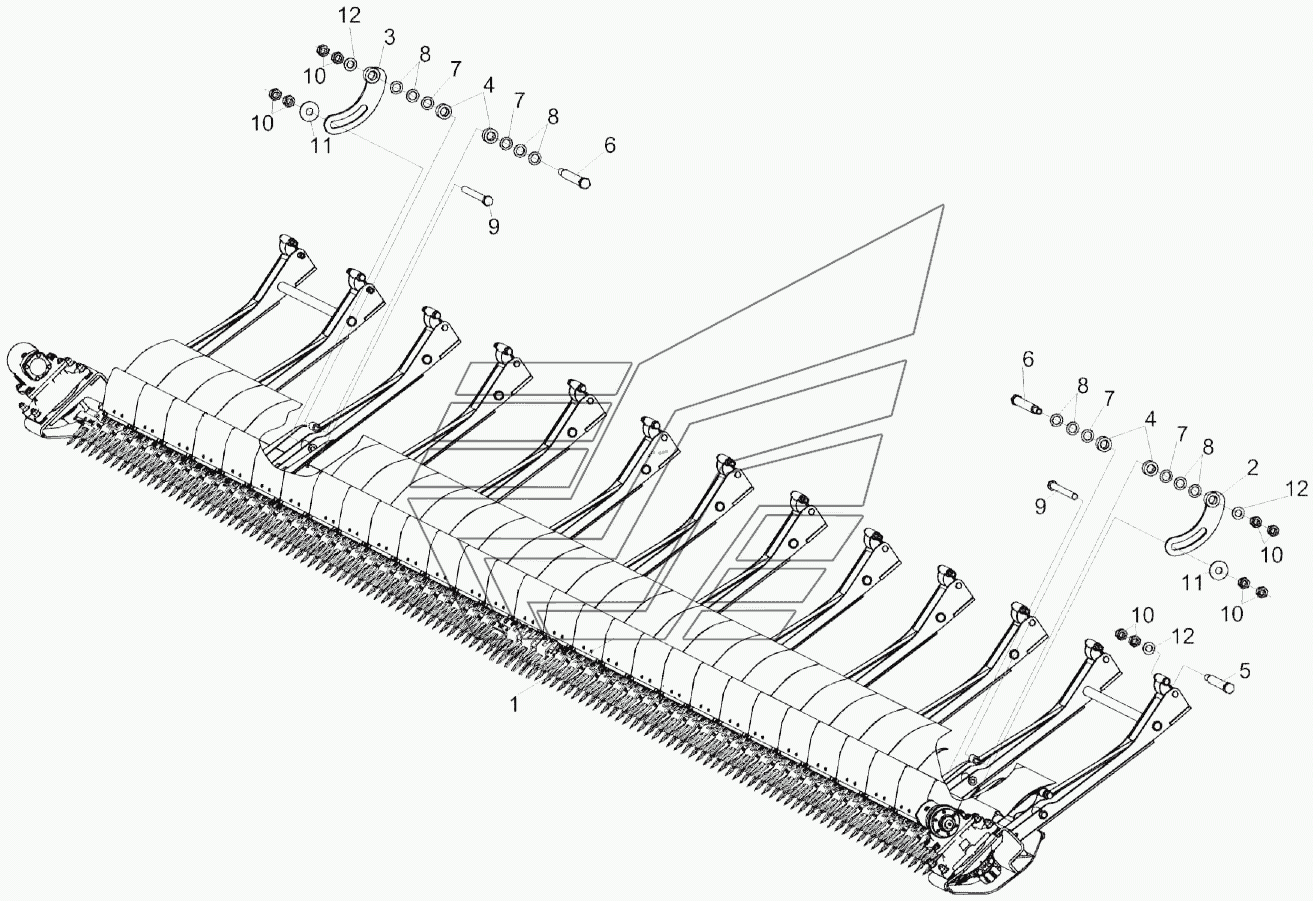

Установка аппарата режущего КЗК-9-1-2507000А ЖЗС-9-1. Каталог 2018г.

Шкив КПП 0527000 ЖЗС-9-1 Аппарат режущий КЗК-9-1-2507300 ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка аппарата режущего

Заводской номер: КЗК-9-1-2507000А Количество на модель: 1
КЗК-9-1-2507000А
1
1

Номер детали на чертеже:

1

Аппарат режущий

Заводской номер: КЗК-9-1-2507300 Количество на модель: 1
КЗК-9-1-2507300
1
2

Номер детали на чертеже:

2

Ограничитель

Заводской номер: КЗК2500040А Количество на модель: 7
КЗК2500040А
7
3

Номер детали на чертеже:

3

Ограничитель

Заводской номер: КЗК2500040А-01 Количество на модель: 6
КЗК2500040А-01
6
4

Номер детали на чертеже:

4

Втулка

Заводской номер: КЗК2500801А-01 Количество на модель: 26
КЗК2500801А-01
26
5

Номер детали на чертеже:

5

Болт

Заводской номер: КЗК2503601-01 Количество на модель: 13
КЗК2503601-01
13
6

Номер детали на чертеже:

6

Болт

Заводской номер: КЗК2503601-02 Количество на модель: 13
КЗК2503601-02
13
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КЗР0350803 Количество на модель: 26
КЗР0350803
26
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КЗР0350803-01 Количество на модель: 52
КЗР0350803-01
52
9

Номер детали на чертеже:

9

Болт

Заводской номер: БолтМ12-6ex130-7796 Количество на модель: 13
БолтМ12-6ex130-7796
13
10

Номер детали на чертеже:

10

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 78
ГайкаМ12-6G-5915
78
11

Номер детали на чертеже:

11

Шайба

Заводской номер: ШайбаC12-6958 Количество на модель: 13
ШайбаC12-6958
13
12

Номер детали на чертеже:

12

Шайба

Заводской номер: ШайбаC.12-11371 Количество на модель: 26
ШайбаC.12-11371
26
