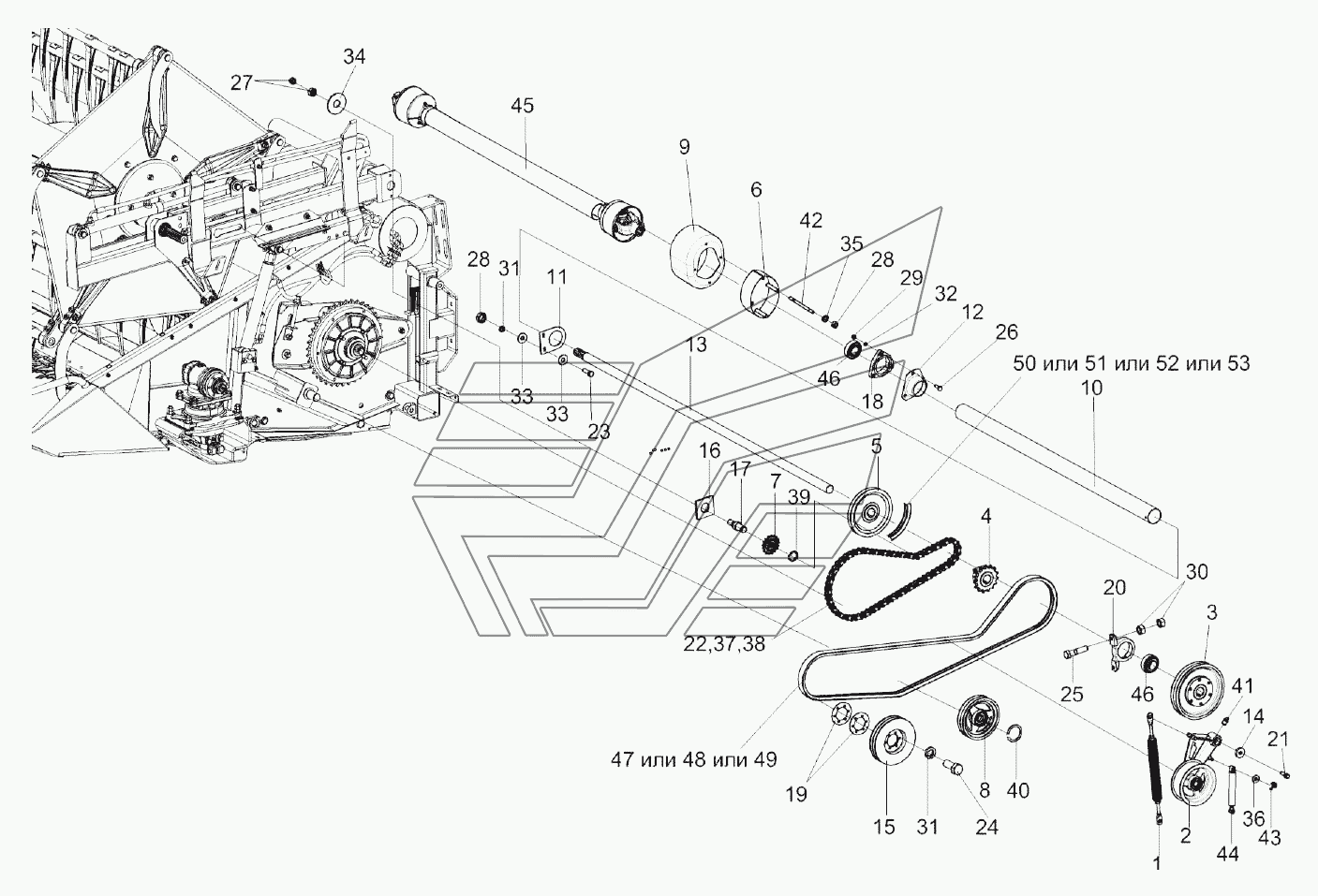

Установка привода КЗК-9-1-2505000А (лист 2) ЖЗС-9-1. Каталог 2018г.

Установка привода КЗК-9-1-2505000А (лист 1) ЖЗС-9-1 Установка привода КЗК-9-1-2505000А (лист 3) ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка привода

Заводской номер: КЗК-9-1-2505000А Количество на модель: 1
КЗК-9-1-2505000А
1
1

Номер детали на чертеже:

1

Пружина

Заводской номер: КЗК2500020 Количество на модель: 2
КЗК2500020
2
2

Номер детали на чертеже:

2

Устройство натяжное

Заводской номер: КЗК-9-1-2512000А-01 Количество на модель: 1
КЗК-9-1-2512000А-01
1
3

Номер детали на чертеже:

3

Шкив

Заводской номер: КЗК-9-1524020 Количество на модель: 2
КЗК-9-1524020
2
4

Номер детали на чертеже:

4

Звездочка

Заводской номер: КЗК-9-1524040 Количество на модель: 1
КЗК-9-1524040
1
5

Номер детали на чертеже:

5

Шкив

Заводской номер: КЗК-9-1524050 Количество на модель: 1
КЗК-9-1524050
1
6

Номер детали на чертеже:

6

Кожух

Заводской номер: КЗК-9-1-1500320 Количество на модель: 2
КЗК-9-1-1500320
2
7

Номер детали на чертеже:

7

Звездочка

Заводской номер: КЗР1512100 Количество на модель: 1
КЗР1512100
1
8

Номер детали на чертеже:

8

Шкив

Заводской номер: КПП0527000 Количество на модель: 2
КПП0527000
2
9

Номер детали на чертеже:

9

Колпак

Заводской номер: КЗК-9-1524001 Количество на модель: 2
КЗК-9-1524001
2
10

Номер детали на чертеже:

10

Кожух

Заводской номер: КЗК-9-1524002Б Количество на модель: 1
КЗК-9-1524002Б
1
11

Номер детали на чертеже:

11

Ухо

Заводской номер: КЗК-9-1524403 Количество на модель: 1
КЗК-9-1524403
1
12

Номер детали на чертеже:

12

Колпак

Заводской номер: КЗК-9-1524404 Количество на модель: 2
КЗК-9-1524404
2
13

Номер детали на чертеже:

13

Вал

Заводской номер: КЗК-9-1524602Б Количество на модель: 2
КЗК-9-1524602Б
2
14

Номер детали на чертеже:

14

Шайба

Заводской номер: КЗК-1420-1512414 Количество на модель: 2
КЗК-1420-1512414
2
15

Номер детали на чертеже:

15

Шкив

Заводской номер: КЗР1500102А Количество на модель: 2
КЗР1500102А
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КЗР1500511 Количество на модель: 1
КЗР1500511
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КЗР1510801 Количество на модель: 1
КЗР1510801
1
18

Номер детали на чертеже:

18

Корпус

Заводской номер: КИС0203111 Количество на модель: 2
КИС0203111
2
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: КЗК-1475-2505403 Количество на модель: 4
КЗК-1475-2505403
4
20

Номер детали на чертеже:

20

Корпус подшипника

Заводской номер: КПР9200201 Количество на модель: 2
КПР9200201
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: КПТ0100612А-01 Количество на модель: 2
КПТ0100612А-01
2
22

Номер детали на чертеже:

22

Цепь

Заводской номер: ЦЕП0001052 Количество на модель: 1
ЦЕП0001052
1
23

Номер детали на чертеже:

23

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 2
БолтМ8-6eх25-7796
2
24

Номер детали на чертеже:

24

Болт М8-6eх20-7796

Заводской номер: БолтМ8-6eх20-7796 Количество на модель: 2
БолтМ8-6eх20-7796
2
25

Номер детали на чертеже:

25

Болт М12-6eх50-7796

Заводской номер: БолтМ12-6eх50-7796 Количество на модель: 6
БолтМ12-6eх50-7796
6
26

Номер детали на чертеже:

26

Болт М10-6eх35-7802

Заводской номер: БолтМ10-6eх35-7802 Количество на модель: 6
БолтМ10-6eх35-7802
6
27

Номер детали на чертеже:

27

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 3
ГайкаМ16х1,5-6G-2526
3
28

Номер детали на чертеже:

28

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 18
ГайкаМ8-6G-5915
18
29

Номер детали на чертеже:

29

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 8
ГайкаМ10-6G-5915
8
30

Номер детали на чертеже:

30

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 20
ГайкаМ12-6G-5915
20
31

Номер детали на чертеже:

31

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 18
Шайба8Т.65Г-6402
18
32

Номер детали на чертеже:

32

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 8
Шайба10Т.65Г-6402
8
33

Номер детали на чертеже:

33

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 4
ШайбаC8.01-6958
4
34

Номер детали на чертеже:

34

Шайба C 16.01-6958

Заводской номер: ШайбаC16.01-6958 Количество на модель: 1
ШайбаC16.01-6958
1
35

Номер детали на чертеже:

35

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 18
ШайбаC.8.01-11371
18
36

Номер детали на чертеже:

36

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 8
ШайбаC.10.01-11371
8
37

Номер детали на чертеже:

37

Звено

Заводской номер: С-ПР-25,4-60-13568 Количество на модель: 1
С-ПР-25,4-60-13568
1
38

Номер детали на чертеже:

38

Звено

Заводской номер: ЗвеноП-ПР-25,4-60-13568 Количество на модель: 1
ЗвеноП-ПР-25,4-60-13568
1
39

Номер детали на чертеже:

39

Кольцо В20-13940

Заводской номер: В20-13940 Количество на модель: 1
В20-13940
1
40

Номер детали на чертеже:

40

Кольцо

Заводской номер: В30-13940 Количество на модель: 2
В30-13940
2
41

Номер детали на чертеже:

41

Масленка 1.2.Ц6-19853

Заводской номер: Масленка1.2.Ц6-19853 Количество на модель: 1
Масленка1.2.Ц6-19853
1
42

Номер детали на чертеже:

42

Шпилька

Заводской номер: Шпилька2М8-6eх100-22038 Количество на модель: 8
Шпилька2М8-6eх100-22038
8
43

Номер детали на чертеже:

43

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 6
Шплинт3,2х20-397
6
44

Номер детали на чертеже:

44

Амортизатор сиденья водителя

Заводской номер: Амортизаторсиденья Количество на модель: 2
Амортизаторсиденья
2
45

Номер детали на чертеже:

45

Вал карданный

Заводской номер: КК-10.040.5000-1500/2400 Количество на модель: 2
КК-10.040.5000-1500/2400
2
46

Номер детали на чертеже:

46

Подшипник

Заводской номер: 1680208С17 Количество на модель: 4
1680208С17
4
47

Номер детали на чертеже:

47

Ремень 2HB 3212 La

Заводской номер: 2HB3212La Количество на модель: 2
2HB3212La
2
48

Номер детали на чертеже:

48

Ремень 2 HB BP 3212 K A

Заводской номер: 2HBBP3212KA Количество на модель: 2
2HBBP3212KA
2
50

Номер детали на чертеже:

50

Ремень SPB 1250

Заводской номер: SPB1250 Количество на модель: 1
SPB1250
1
51

Номер детали на чертеже:

51

Ремень SPB 1250 Ld

Заводской номер: SPB1250Ld Количество на модель: 1
SPB1250Ld
1
52

Номер детали на чертеже:

52

Ремень

Заводской номер: PHGSPB1250 Количество на модель: 1
PHGSPB1250
1
53

Номер детали на чертеже:

53

Ремень

Заводской номер: SPB1250Lw Количество на модель: 1
SPB1250Lw
1
