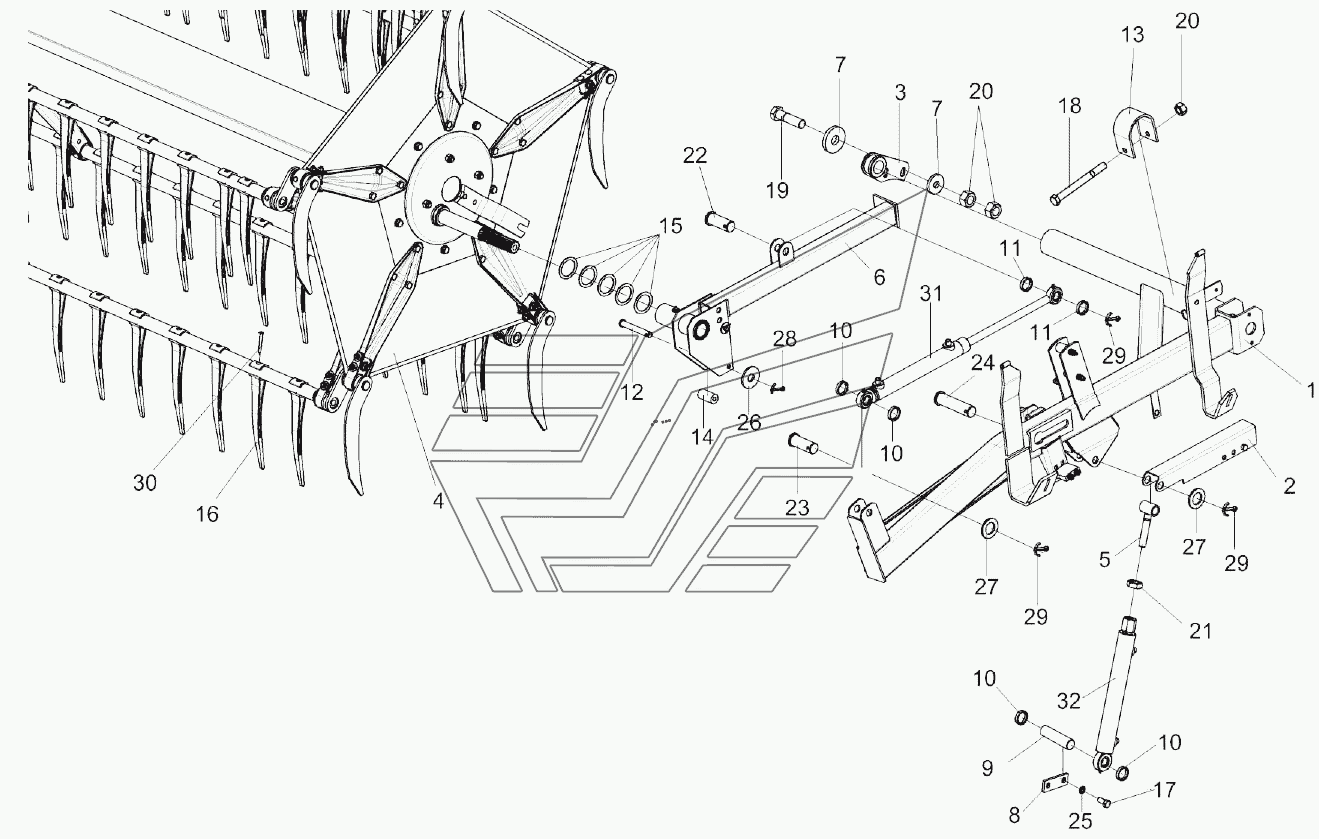

Установка мотовила КЗК-9-1-2503000А (лист 1) ЖЗС-9-1. Каталог 2018г.

Шнек КЗК-9-1502000А ЖЗС-9-1 Установка мотовила КЗК-9-1-2503000А (лист 2) ЖЗС-9-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка мотовила

Заводской номер: КЗК-9-1-2503000А Количество на модель: 1
КЗК-9-1-2503000А
1
1

Номер детали на чертеже:

1

Поддержка левая

Заводской номер: КЗК-12-1508100 Количество на модель: 1
КЗК-12-1508100
1
2

Номер детали на чертеже:

2

Фиксатор

Заводской номер: КЗК-12-1508140 Количество на модель: 2
КЗК-12-1508140
2
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-9-1-1500310-01 Количество на модель: 1
КЗК-9-1-1500310-01
1
4

Номер детали на чертеже:

4

Мотовило

Заводской номер: КЗК-9-1-2503100А Количество на модель: 1
КЗК-9-1-2503100А
1
5

Номер детали на чертеже:

5

Проушина гидроцилиндра

Заводской номер: КЗР1500070 Количество на модель: 2
КЗР1500070
2
6

Номер детали на чертеже:

6

Направляющая

Заводской номер: КЗР1573080-01 Количество на модель: 1
КЗР1573080-01
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: КЗ-1-1500401 Количество на модель: 8
КЗ-1-1500401
8
8

Номер детали на чертеже:

8

Накладка

Заводской номер: КЗК-12-1500401 Количество на модель: 2
КЗК-12-1500401
2
9

Номер детали на чертеже:

9

Ось

Заводской номер: КЗК-12-1500601-02 Количество на модель: 2
КЗК-12-1500601-02
2
10

Номер детали на чертеже:

10

Втулка

Заводской номер: КЗК-12-1508801-01 Количество на модель: 8
КЗК-12-1508801-01
8
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КЗК-12-1508801 Количество на модель: 2
КЗК-12-1508801
2
12

Номер детали на чертеже:

12

Ось

Заводской номер: КЗК-12-1573603 Количество на модель: 3
КЗК-12-1573603
3
13

Номер детали на чертеже:

13

Скоба

Заводской номер: КЗР1500502 Количество на модель: 2
КЗР1500502
2
14

Номер детали на чертеже:

14

Ролик

Заводской номер: КЗР1503005 Количество на модель: 3
КЗР1503005
3
15

Номер детали на чертеже:

15

Шайба регулировочная

Заводской номер: КИС0600419 Количество на модель: 30
КИС0600419
30
16

Номер детали на чертеже:

16

Зуб

Заводской номер: КС-200-1203001 Количество на модель: 395
КС-200-1203001
395
17

Номер детали на чертеже:

17

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 4
БолтМ8-6eх16-7796
4
18

Номер детали на чертеже:

18

Болт М12-6eх120-7796

Заводской номер: БолтМ12-6eх120-7796 Количество на модель: 2
БолтМ12-6eх120-7796
2
19

Номер детали на чертеже:

19

Болт М12-6eх45-7796

Заводской номер: БолтМ12-6eх45-7796 Количество на модель: 4
БолтМ12-6eх45-7796
4
20

Номер детали на чертеже:

20

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 12
ГайкаМ12-6G-5915
12
21

Номер детали на чертеже:

21

Гайка М18х1,5-6G-2526

Заводской номер: ГайкаМ18х1,5-6G-2526 Количество на модель: 2
ГайкаМ18х1,5-6G-2526
2
22

Номер детали на чертеже:

22

Ось 6-20 b12х50-9650

Заводской номер: Ось6-20b12х50-9650 Количество на модель: 1
Ось6-20b12х50-9650
1
23

Номер детали на чертеже:

23

Ось 6-20 b12х65-9650

Заводской номер: Ось6-20b12х65-9650 Количество на модель: 2
Ось6-20b12х65-9650
2
24

Номер детали на чертеже:

24

Ось 6-20b12х80-9650

Заводской номер: Ось6-20b12х80-9650 Количество на модель: 2
Ось6-20b12х80-9650
2
25

Номер детали на чертеже:

25

Шайба 8.65Г-6402

Заводской номер: Шайба8.65Г-6402 Количество на модель: 4
Шайба8.65Г-6402
4
26

Номер детали на чертеже:

26

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 3
ШайбаС10.01-6958
3
27

Номер детали на чертеже:

27

Шайба С.20.01-11371

Заводской номер: ШайбаС.20.01-11371 Количество на модель: 6
ШайбаС.20.01-11371
6
28

Номер детали на чертеже:

28

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 3
Шплинт3,2х20-397
3
29

Номер детали на чертеже:

29

Шплинт 5х32-397

Заводской номер: Шплинт5х32-397 Количество на модель: 6
Шплинт5х32-397
6
30

Номер детали на чертеже:

30

Шуруп

Заводской номер: Шуруп3-6х60-1145 Количество на модель: 395
Шуруп3-6х60-1145
395
31

Номер детали на чертеже:

31

Гидроцилиндр

Заводской номер: ВНС01.32.20.260 Количество на модель: 2
ВНС01.32.20.260
2
32

Номер детали на чертеже:

32

Гидроцилиндр

Заводской номер: ВНС01.35.25.250 Количество на модель: 1
ВНС01.35.25.250
1
