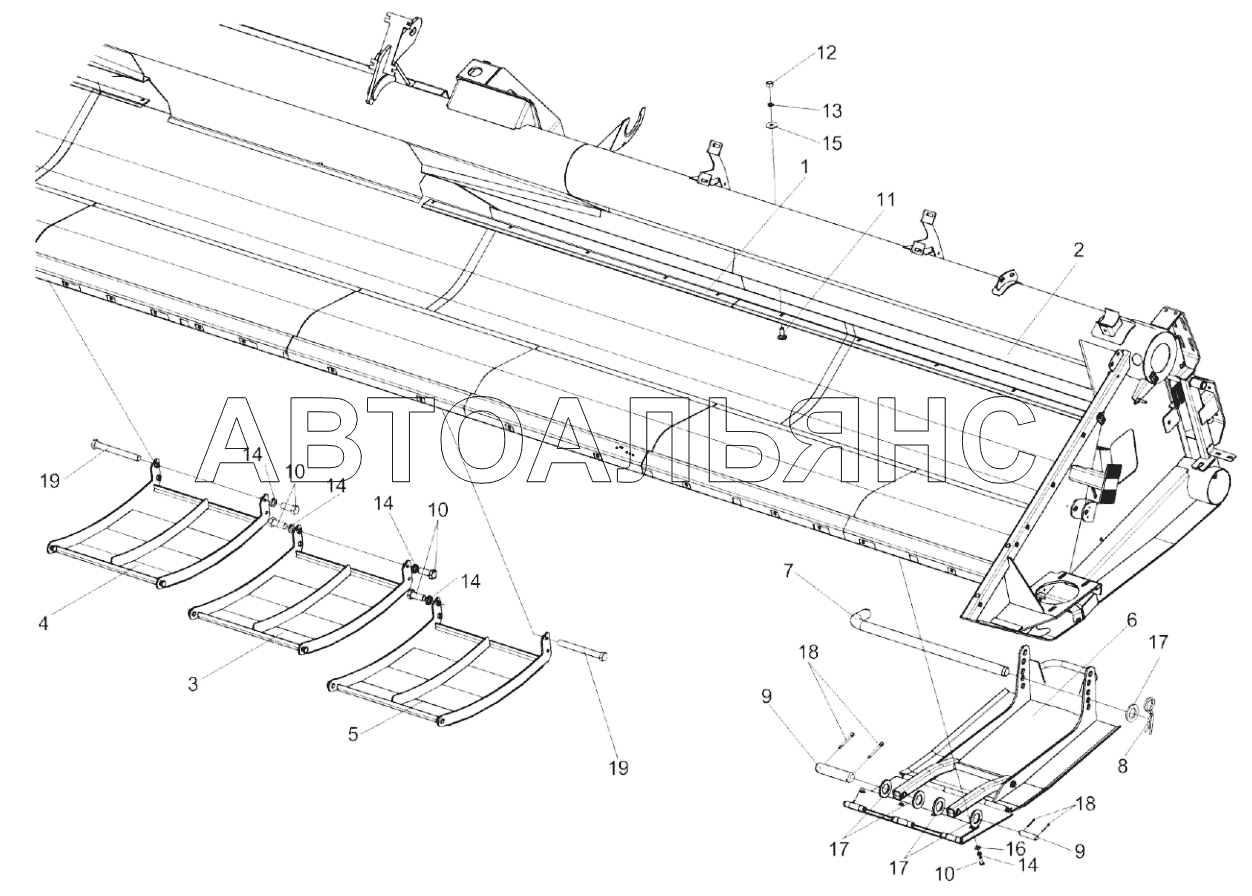

Жатка для зерновых культур КЗК-9-1-1500010В (установка чистиков и башмаков) (лист 2) ЖЗК-9. Каталог 2020г.

Жатка для зерновых культур КЗК-9-1-1500010В (установка чистиков и башмаков) (лист 1) ЖЗК-9 Жатка для зерновых культур КЗК-9-1-1500010В (установка стеблеподъемников и надставок) (лист 1) ЖЗК-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Жатка для зерновых культур

Заводской номер: КЗК-9-1-1500010В Количество на модель: 1
КЗК-9-1-1500010В
1

Номер детали на чертеже:

Фиксатор

Заводской номер: КЗР 1516050 Количество на модель: 2
КЗР 1516050
2
1

Номер детали на чертеже:

1

Чистик

Заводской номер: КЗК-9-1-1500030А Количество на модель: 1
КЗК-9-1-1500030А
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: КЗК-9-1 -1511000 Количество на модель: 1
КЗК-9-1 -1511000
1
3

Номер детали на чертеже:

3

Башмак центральный

Заводской номер: КЗК-9-1 -1516010 Количество на модель: 1
КЗК-9-1 -1516010
1
4

Номер детали на чертеже:

4

Башмак

Заводской номер: КЗК-9-1-1516020 Количество на модель: 1
КЗК-9-1-1516020
1
5

Номер детали на чертеже:

5

Башмак

Заводской номер: КЗК-9-1-1516020-01 Количество на модель: 1
КЗК-9-1-1516020-01
1
6

Номер детали на чертеже:

6

Башмак

Заводской номер: КЗК-9-1516200 Количество на модель: 2
КЗК-9-1516200
2
7

Номер детали на чертеже:

7

Палец

Заводской номер: КЗР 1516060 Количество на модель: 1
КЗР 1516060
1
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: КЗР 1516611 Количество на модель: 1
КЗР 1516611
1
10

Номер детали на чертеже:

10

Болт М12-6eх30 – 7796

Заводской номер: Болт М12-6eх30 – 7796 Количество на модель: 12
Болт М12-6eх30 – 7796
12
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М8-6eх20 – 7802 Количество на модель: 22
Болт М8-6eх20 – 7802
22
12

Номер детали на чертеже:

12

Гайка М8-6G – 5915

Заводской номер: Гайка М8-6G – 5915 Количество на модель: 46
Гайка М8-6G – 5915
46
13

Номер детали на чертеже:

13

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 68
Шайба 8Т 65Г – 6402
68
14

Номер детали на чертеже:

14

Шайба 12Т 65Г – 6402

Заводской номер: Шайба 12Т 65Г – 6402 Количество на модель: 28
Шайба 12Т 65Г – 6402
28
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба С 8.01 – 6958 Количество на модель: 25
Шайба С 8.01 – 6958
25
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба C.12.01 – 11371 Количество на модель: 35
Шайба C.12.01 – 11371
35
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C.20.01 – 11371 Количество на модель: 19
Шайба C.20.01 – 11371
19
18

Номер детали на чертеже:

18

Шплинт

Заводской номер: Шплинт 5х36 – 397 Количество на модель: 17
Шплинт 5х36 – 397
17
19

Номер детали на чертеже:

19

Болт

Заводской номер: Болт DIN 6921 М12х110-8.8-A-A3G Количество на модель: 2
Болт DIN 6921 М12х110-8.8-A-A3G
2
