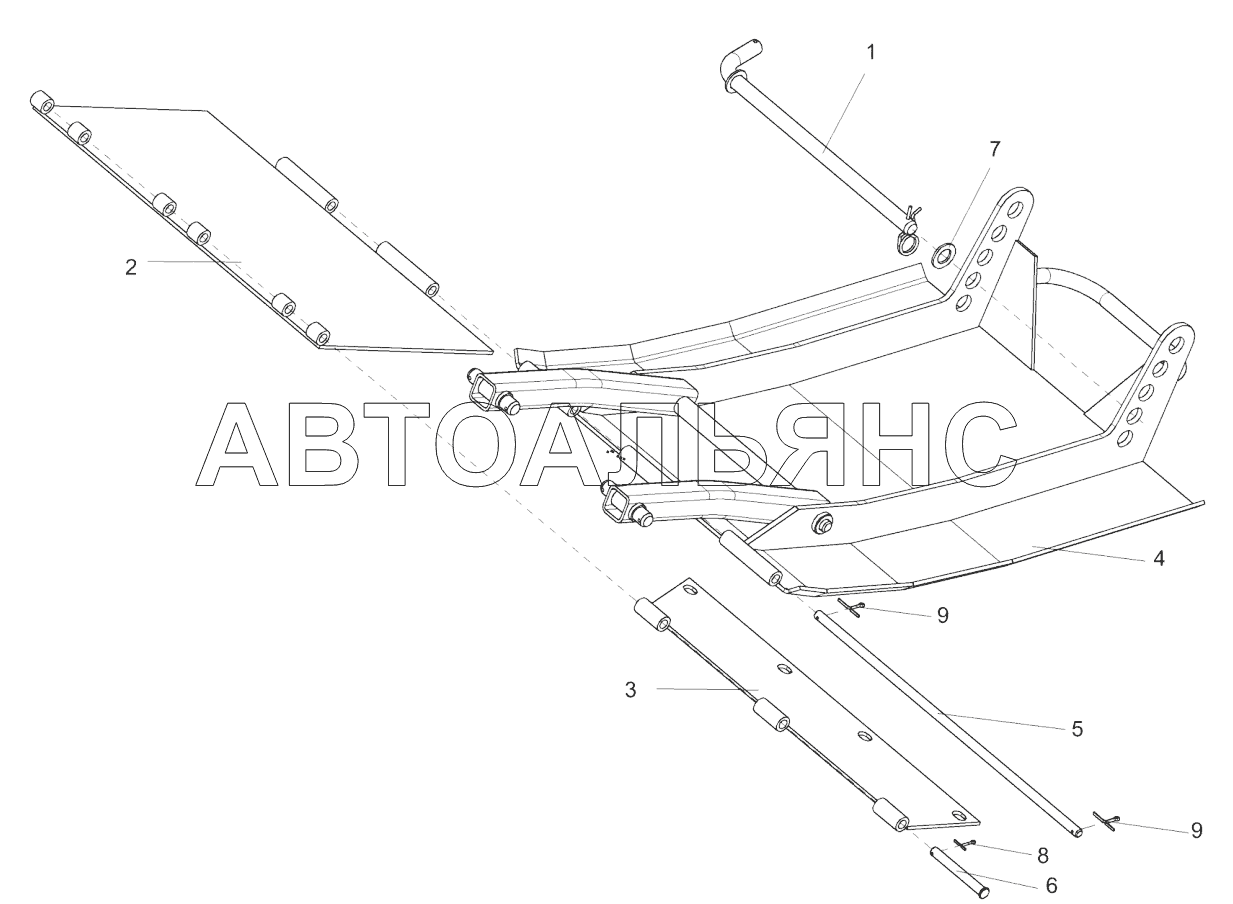

Башмак КЗР 1516200 ЖЗК-7-5. Каталог 2008г.

Рама КЗК-12-1501000А-01, надставки, накладки ЖЗК-7-5 Установка шнека КЗК-12-1502000-01 ЖЗК-7-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Башмак

Заводской номер: КЗР 1516200 Количество на модель: 2
КЗР 1516200
2
1

Номер детали на чертеже:

1

Фиксатор

Заводской номер: КЗР 1516050 Количество на модель: 2
КЗР 1516050
2
2

Номер детали на чертеже:

2

Петля

Заводской номер: КЗР 1516120 Количество на модель: 1
КЗР 1516120
1
3

Номер детали на чертеже:

3

Петля

Заводской номер: КЗР 1516130 Количество на модель: 1
КЗР 1516130
1
4

Номер детали на чертеже:

4

Основание

Заводской номер: КЗР 1516210 Количество на модель: 1
КЗР 1516210
1
5

Номер детали на чертеже:

5

Штырь

Заводской номер: КЗР 1516601 Количество на модель: 1
КЗР 1516601
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: Ось 6-12b12x105-9650 Количество на модель: 3
Ось 6-12b12x105-9650
3
7

Номер детали на чертеже:

7

Шайба С.20.01-11371

Заводской номер: Шайба С.20.01-11371 Количество на модель: 1
Шайба С.20.01-11371
1
8

Номер детали на чертеже:

8

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 3
Шплинт 3,2х20-397
3
9

Номер детали на чертеже:

9

Шплинт 4х22-397

Заводской номер: Шплинт 4х22-397 Количество на модель: 2
Шплинт 4х22-397
2
