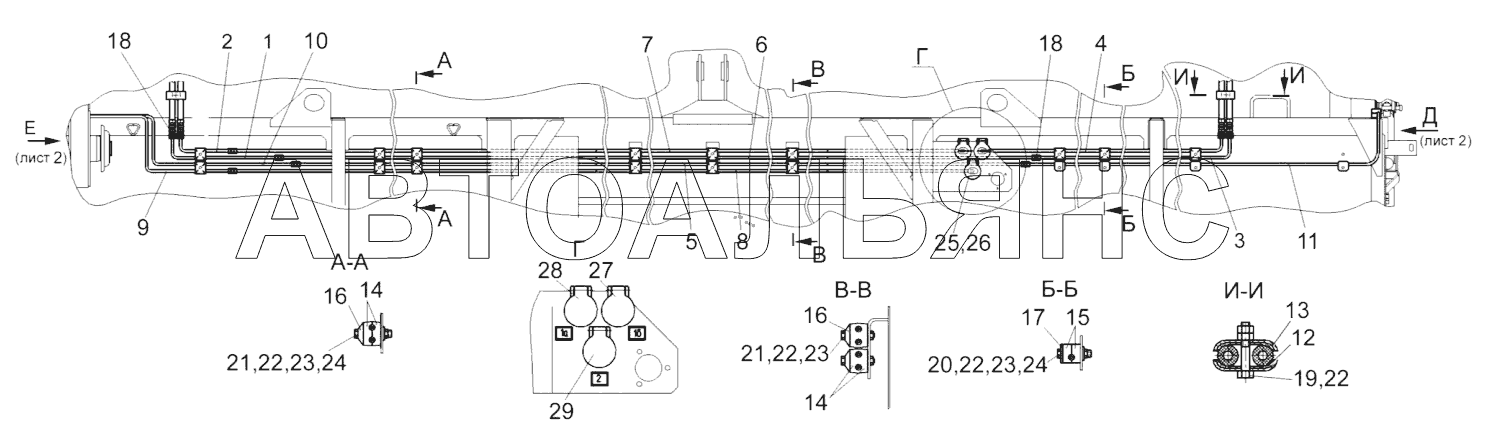

Система гидравлическая жатки для зерновых культур КЗК-12-1589000А-01 (лист 1) ЖЗК-7-5. Каталог 2008г.

Эксцентрик левый КЗР 1573170 ЖЗК-7-5 Система гидравлическая жатки для зерновых культур КЗК-12-1589000А-01 (лист 2) ЖЗК-7-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система гидравлическая жатки для зерновых культур

Заводской номер: КЗК-12-1589000А-01 Количество на модель: 1
КЗК-12-1589000А-01
1
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: КЗК-10-1589010А-01 Количество на модель: 1
КЗК-10-1589010А-01
1
2

Номер детали на чертеже:

2

Трубопровод

Заводской номер: КЗР 1580010А-02 Количество на модель: 1
КЗР 1580010А-02
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: КЗР 1580020А-01 Количество на модель: 1
КЗР 1580020А-01
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КЗК-10-1589030А-01 Количество на модель: 1
КЗК-10-1589030А-01
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗК-10-1589040А Количество на модель: 1
КЗК-10-1589040А
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КЗК-10-1589040А-01 Количество на модель: 1
КЗК-10-1589040А-01
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: КЗК-10-1589050А Количество на модель: 1
КЗК-10-1589050А
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КЗК-10-1589050А-01 Количество на модель: 1
КЗК-10-1589050А-01
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: КЗР 1580120А-01 Количество на модель: 1
КЗР 1580120А-01
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КЗК-10-1589070А-01 Количество на модель: 1
КЗК-10-1589070А-01
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: КЗК-10-1589130А-01 Количество на модель: 1
КЗК-10-1589130А-01
1
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: КЗР 0360001 Количество на модель: 4
КЗР 0360001
4
13

Номер детали на чертеже:

13

Прижим

Заводской номер: КЗР 0360503 Количество на модель: 4
КЗР 0360503
4
14

Номер детали на чертеже:

14

Брус

Заводской номер: КЗР 1580001 Количество на модель: 44
КЗР 1580001
44
15

Номер детали на чертеже:

15

Брус

Заводской номер: КЗР 1580002 Количество на модель: 8
КЗР 1580002
8
16

Номер детали на чертеже:

16

Накладка

Заводской номер: КЗР 1580401 Количество на модель: 22
КЗР 1580401
22
17

Номер детали на чертеже:

17

Накладка

Заводской номер: КЗР 1580402 Количество на модель: 4
КЗР 1580402
4
18

Номер детали на чертеже:

18

Штуцер

Заводской номер: УЭС 0602602 Количество на модель: 9
УЭС 0602602
9
19

Номер детали на чертеже:

19

Болт

Заводской номер: Болт М6-6eх35-7798 Количество на модель: 2
Болт М6-6eх35-7798
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: Болт М6-6eх50-7798 Количество на модель: 14
Болт М6-6eх50-7798
14
21

Номер детали на чертеже:

21

Болт

Заводской номер: Болт М6-6eх55-7798 Количество на модель: 12
Болт М6-6eх55-7798
12
22

Номер детали на чертеже:

22

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 30
Гайка М6-6G-5915
30
23

Номер детали на чертеже:

23

Шайба 6Т 65Г-6402

Заводской номер: Шайба 6Т 65Г-6402 Количество на модель: 30
Шайба 6Т 65Г-6402
30
24

Номер детали на чертеже:

24

Шайба С.6.01-11371

Заводской номер: Шайба С.6.01-11371 Количество на модель: 21
Шайба С.6.01-11371
21
25

Номер детали на чертеже:

25

Шайба С.14.01-11371

Заводской номер: Шайба С.14.01-11371 Количество на модель: 6
Шайба С.14.01-11371
6
26

Номер детали на чертеже:

26

Муфта

Заводской номер: Муфта HS04-1-N0814 Количество на модель: 3
Муфта HS04-1-N0814
3
27

Номер детали на чертеже:

27

Заглушка

Заводской номер: Заглушка HS04-0-RT001 Количество на модель: 1
Заглушка HS04-0-RT001
1
28

Номер детали на чертеже:

28

Заглушка

Заводской номер: Заглушка HS04-0-GN001 Количество на модель: 1
Заглушка HS04-0-GN001
1
29

Номер детали на чертеже:

29

Заглушка

Заводской номер: Заглушка HS04-0-SW001 Количество на модель: 1
Заглушка HS04-0-SW001
1
