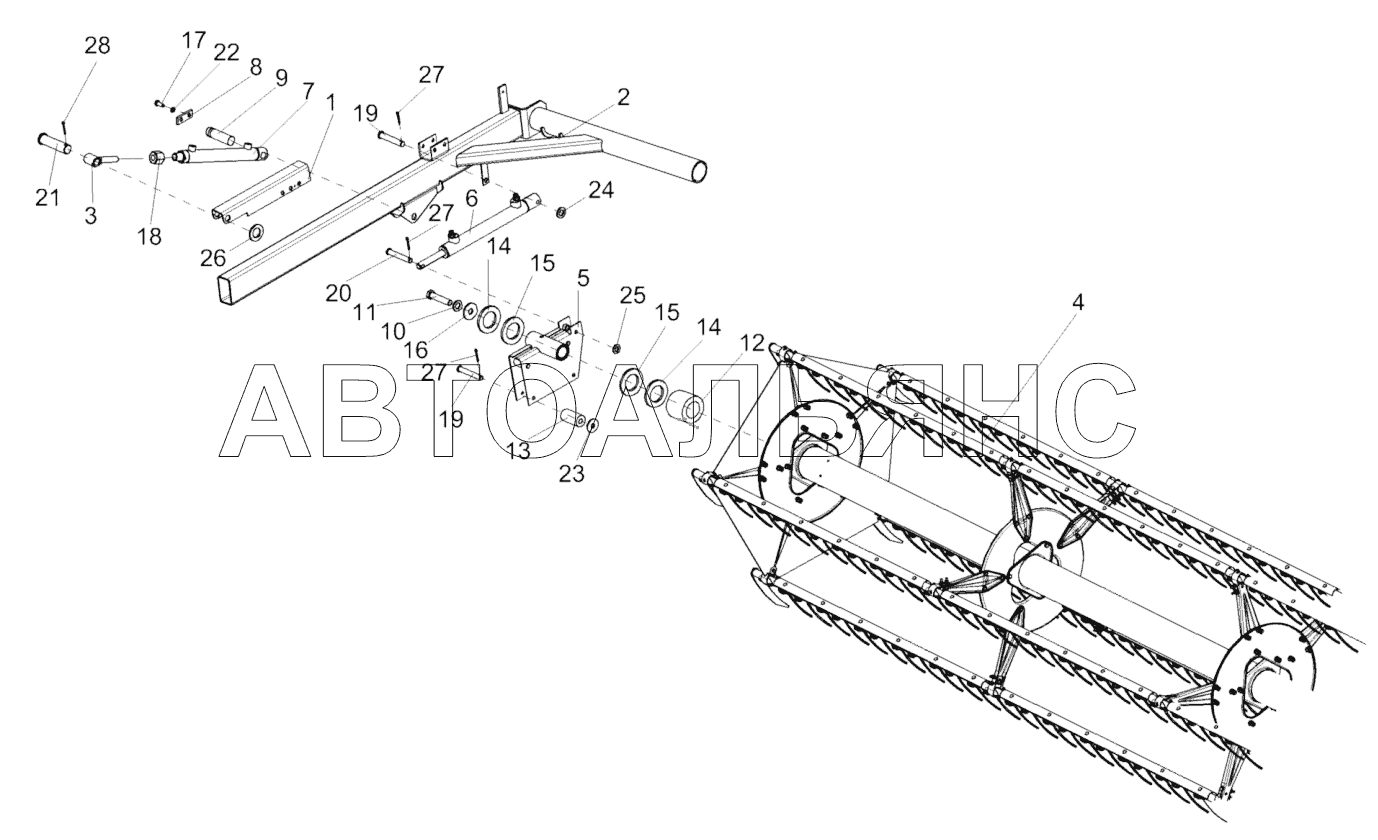

Установка мотовила КЗР 1573500 (вид справа) ЖЗК-7-5. Каталог 2008г.

Установка контрпривода КЗР 1524000Б ЖЗК-7-5 Установка мотовила КЗР 1573500 (вид слева) ЖЗК-7-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фиксатор

Заводской номер: КЗК-12-1508140 Количество на модель: 2
КЗК-12-1508140
2
2

Номер детали на чертеже:

2

Поддержка правая

Заводской номер: КЗК-12-1509000 Количество на модель: 1
КЗК-12-1509000
1
3

Номер детали на чертеже:

3

Проушина гидроцилиндра

Заводской номер: КЗР 1500070 Количество на модель: 2
КЗР 1500070
2
4

Номер детали на чертеже:

4

Мотовило

Заводской номер: КЗР 1573500 Количество на модель: 1
КЗР 1573500
1
5

Номер детали на чертеже:

5

Направляющая

Заводской номер: КЗР 1573100 Количество на модель: 1
КЗР 1573100
1
6

Номер детали на чертеже:

6

Гидроцилиндр

Заводской номер: DZ 32/20-260 Количество на модель: 2
DZ 32/20-260
2
7

Номер детали на чертеже:

7

Гидроцилиндр

Заводской номер: EZ 24,5-250 Количество на модель: 1
EZ 24,5-250
1
8

Номер детали на чертеже:

8

Накладка

Заводской номер: КЗК-12-1500401 Количество на модель: 1
КЗК-12-1500401
1
9

Номер детали на чертеже:

9

Ось

Заводской номер: КЗК-12-1500601 Количество на модель: 1
КЗК-12-1500601
1
10

Номер детали на чертеже:

10

Шайба пружинная

Заводской номер: КЗР 0312411-01 Количество на модель: 1
КЗР 0312411-01
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: КЗР 0350606А Количество на модель: 1
КЗР 0350606А
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КЗР 1573822 Количество на модель: 1
КЗР 1573822
1
13

Номер детали на чертеже:

13

Ролик

Заводской номер: КЗР 1503005 Количество на модель: 1
КЗР 1503005
1
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: КИС 0114524 Количество на модель: 6
КИС 0114524
6
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КИС 0600419 Количество на модель: 2
КИС 0600419
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: КПР 6104401 Количество на модель: 1
КПР 6104401
1
17

Номер детали на чертеже:

17

Болт М8-6ех16-7796

Заводской номер: Болт М8-6ех16-7796 Количество на модель: 2
Болт М8-6ех16-7796
2
18

Номер детали на чертеже:

18

Гайка М18х1,5-6G-2526

Заводской номер: Гайка М18х1,5-6G-2526 Количество на модель: 2
Гайка М18х1,5-6G-2526
2
19

Номер детали на чертеже:

19

Ось

Заводской номер: Ось 6-10b12х70-9650 Количество на модель: 2
Ось 6-10b12х70-9650
2
20

Номер детали на чертеже:

20

Ось

Заводской номер: Ось 6-12b12х65-9650 Количество на модель: 1
Ось 6-12b12х65-9650
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: Ось 6-20b12х80-9650 Количество на модель: 1
Ось 6-20b12х80-9650
1
22

Номер детали на чертеже:

22

Шайба 8Т 65Г-6402

Заводской номер: Шайба 8Т 65Г-6402 Количество на модель: 2
Шайба 8Т 65Г-6402
2
23

Номер детали на чертеже:

23

Шайба А10.01-6958

Заводской номер: Шайба А10.01-6958 Количество на модель: 1
Шайба А10.01-6958
1
24

Номер детали на чертеже:

24

Шайба С.10.01-11371

Заводской номер: Шайба С.10.01-11371 Количество на модель: 1
Шайба С.10.01-11371
1
25

Номер детали на чертеже:

25

Шайба С.12.01-11371

Заводской номер: Шайба С.12.01-11371 Количество на модель: 1
Шайба С.12.01-11371
1
26

Номер детали на чертеже:

26

Шайба С.20.01-11371

Заводской номер: Шайба С.20.01-11371 Количество на модель: 1
Шайба С.20.01-11371
1
27

Номер детали на чертеже:

27

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 3
Шплинт 3,2х20-397
3
28

Номер детали на чертеже:

28

Шплинт 5х36-397

Заводской номер: Шплинт 5х36-397 Количество на модель: 1
Шплинт 5х36-397
1
