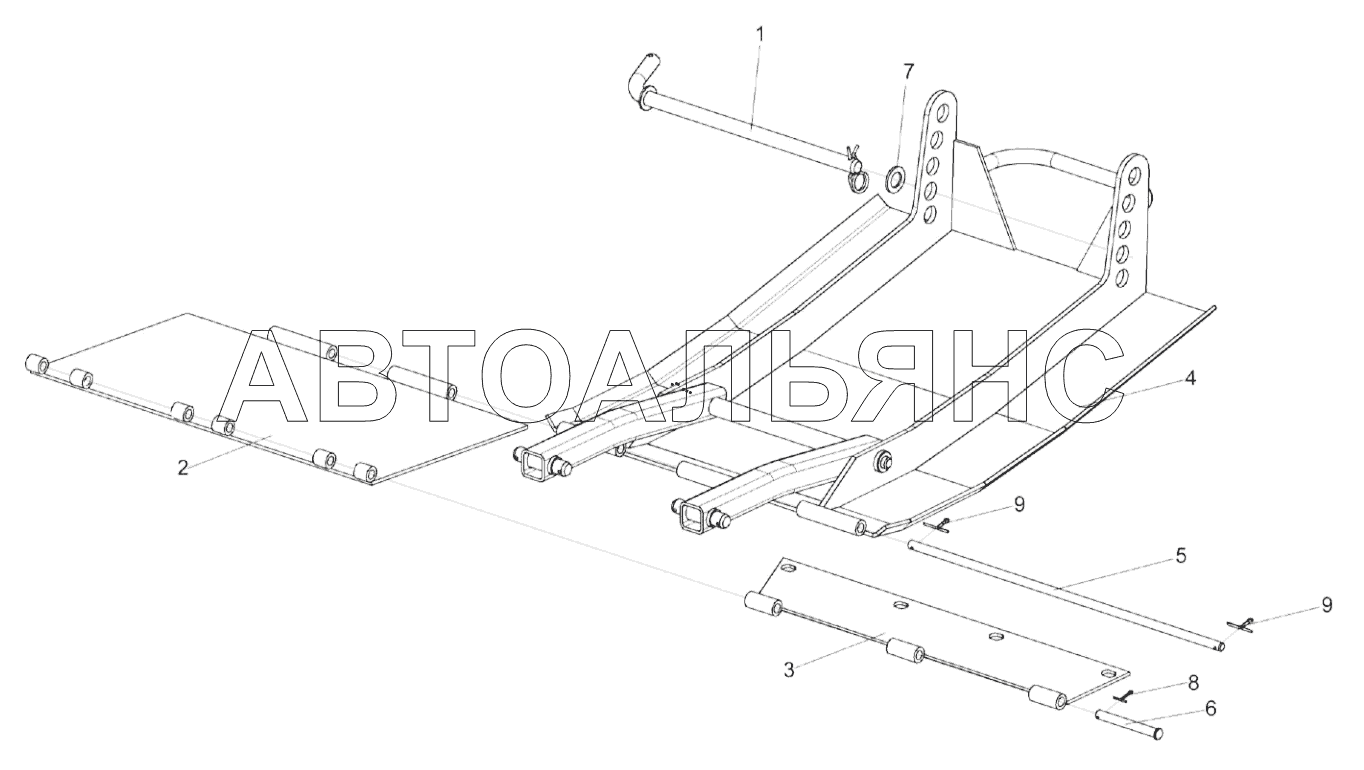

Башмак КЗР 1516200 ЖЗК-6-5. Каталог 2020г.

Установка башмаков КЗР 1516200 и КЗР 1500416 ЖЗК-6-5 Установка контрпривода КЗР 1524000В ЖЗК-6-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Башмак

Заводской номер: КЗР 1516200 Количество на модель: 2
КЗР 1516200
2
1

Номер детали на чертеже:

1

Фиксатор

Заводской номер: КЗР 1516050 Количество на модель: 2
КЗР 1516050
2
2

Номер детали на чертеже:

2

Петля

Заводской номер: КЗР 1516130 Количество на модель: 1
КЗР 1516130
1
3

Номер детали на чертеже:

3

Основание

Заводской номер: КЗР 1516210 Количество на модель: 1
КЗР 1516210
1
4

Номер детали на чертеже:

4

Петля

Заводской номер: КЗР 1516120 Количество на модель: 1
КЗР 1516120
1
5

Номер детали на чертеже:

5

Штырь

Заводской номер: КЗР 1516601 Количество на модель: 1
КЗР 1516601
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: Ось 6-12bx12x105 – 9650 Количество на модель: 3
Ось 6-12bx12x105 – 9650
3
7

Номер детали на чертеже:

7

Шайба С.20.01 – 11371

Заводской номер: Шайба С.20.01 – 11371 Количество на модель: 22
Шайба С.20.01 – 11371
22
8

Номер детали на чертеже:

8

Шплинт 3,2х20 – 397

Заводской номер: Шплинт 3,2х20 – 397 Количество на модель: 3
Шплинт 3,2х20 – 397
3
9

Номер детали на чертеже:

9

Шплинт 4х22 – 397

Заводской номер: Шплинт 4х22 – 397 Количество на модель: 2
Шплинт 4х22 – 397
2
Установка башмаков КЗР 1516200 и КЗР 1500416 ЖЗК-6-5 Установка контрпривода КЗР 1524000В ЖЗК-6-5
