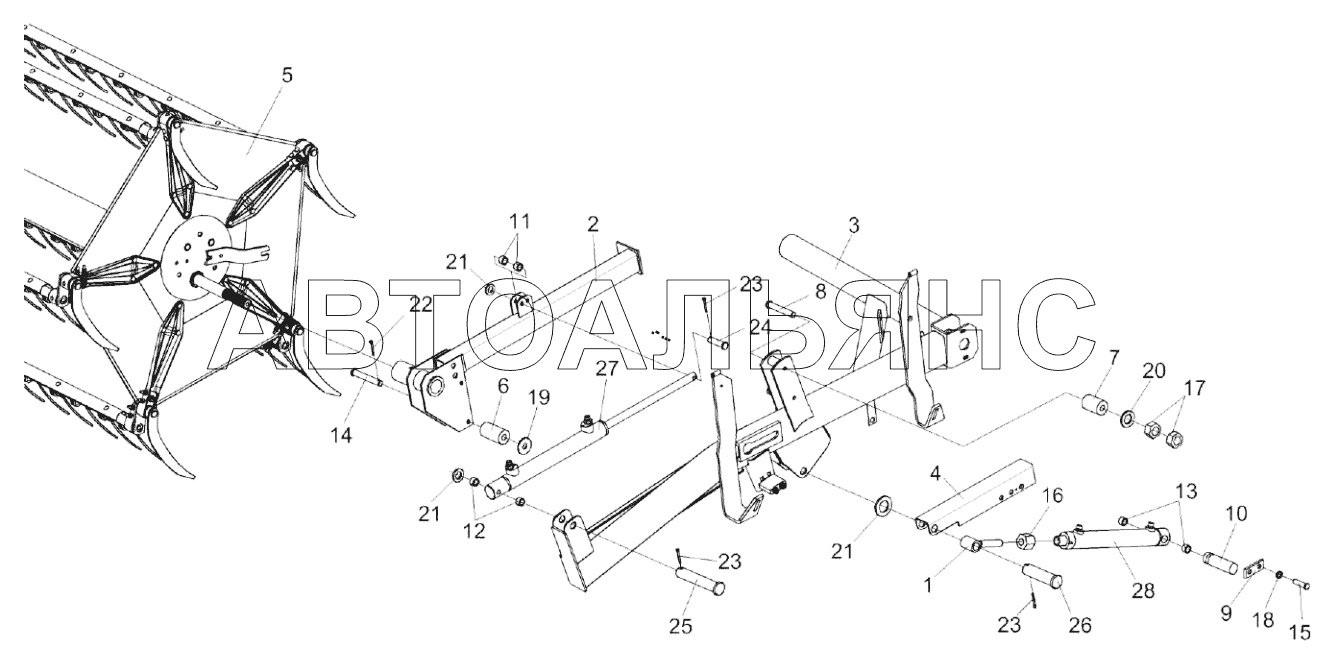

Установка мотовила КЗК-12-1573600 (лист 2) ЖЗК-6-5. Каталог 2020г.

Установка мотовила КЗК-12-1573600 (лист 1) ЖЗК-6-5 Направляющая КЗР 1573080-01 ЖЗК-6-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Жатка для зерновых культур

Заводской номер: КЗР 1500010Б-25 Количество на модель: 1
КЗР 1500010Б-25
1
1

Номер детали на чертеже:

1

Проушина гидроцилиндра

Заводской номер: КЗР 1500070 Количество на модель: 2
КЗР 1500070
2
2

Номер детали на чертеже:

2

Направляющая

Заводской номер: КЗР 1573080-01 Количество на модель: 1
КЗР 1573080-01
1
3

Номер детали на чертеже:

3

Поддержка левая

Заводской номер: КЗК-12-1508100 Количество на модель: 1
КЗК-12-1508100
1
4

Номер детали на чертеже:

4

Фиксатор

Заводской номер: КЗК-12-1508140 Количество на модель: 2
КЗК-12-1508140
2
5

Номер детали на чертеже:

5

Мотовило

Заводской номер: КЗК-12-1573600 Количество на модель: 1
КЗК-12-1573600
1
6

Номер детали на чертеже:

6

Ролик

Заводской номер: КЗР 1503005 Количество на модель: 3
КЗР 1503005
3
7

Номер детали на чертеже:

7

Ролик

Заводской номер: КЗР 1503005-01 Количество на модель: 1
КЗР 1503005-01
1
8

Номер детали на чертеже:

8

Ось

Заводской номер: КЗР 1508603 Количество на модель: 1
КЗР 1508603
1
9

Номер детали на чертеже:

9

Накладка

Заводской номер: КЗК 1500401 Количество на модель: 1
КЗК 1500401
1
10

Номер детали на чертеже:

10

Ось

Заводской номер: КЗК-12-1500601-01 Количество на модель: 2
КЗК-12-1500601-01
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КЗК-12-1508801 Количество на модель: 2
КЗК-12-1508801
2
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КЗК-12-1508801-01 Количество на модель: 2
КЗК-12-1508801-01
2
13

Номер детали на чертеже:

13

Втулка

Заводской номер: КЗК-12-1508801-02 Количество на модель: 6
КЗК-12-1508801-02
6
14

Номер детали на чертеже:

14

Ось

Заводской номер: КЗК-12-1573603 Количество на модель: 3
КЗК-12-1573603
3
15

Номер детали на чертеже:

15

Болт М8-6ех16 – 7796

Заводской номер: Болт М8-6ех16 – 7796 Количество на модель: 14
Болт М8-6ех16 – 7796
14
16

Номер детали на чертеже:

16

Гайка М18х1,5-6G – 2526

Заводской номер: Гайка М18х1,5-6G – 2526 Количество на модель: 2
Гайка М18х1,5-6G – 2526
2
17

Номер детали на чертеже:

17

Гайка М8-6G – 5915

Заводской номер: Гайка М8-6G – 5915 Количество на модель: 30
Гайка М8-6G – 5915
30
18

Номер детали на чертеже:

18

Шайба 8Т 65Г – 6402

Заводской номер: Шайба 8Т 65Г – 6402 Количество на модель: 48
Шайба 8Т 65Г – 6402
48
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба С.10.01 – 6958 Количество на модель: 38
Шайба С.10.01 – 6958
38
20

Номер детали на чертеже:

20

Шайба С.8.01 – 11371

Заводской номер: Шайба С.8.01 – 11371 Количество на модель: 13
Шайба С.8.01 – 11371
13
21

Номер детали на чертеже:

21

Шайба С.20.01 – 11371

Заводской номер: Шайба С.20.01 – 11371 Количество на модель: 22
Шайба С.20.01 – 11371
22
22

Номер детали на чертеже:

22

Шплинт 3,2х20 – 397

Заводской номер: Шплинт 3,2х20 – 397 Количество на модель: 9
Шплинт 3,2х20 – 397
9
23

Номер детали на чертеже:

23

Шплинт

Заводской номер: Шплинт 5х36 – 397 Количество на модель: 14
Шплинт 5х36 – 397
14
24

Номер детали на чертеже:

24

Ось

Заводской номер: Ось 6-10b12х50 – 9650 Количество на модель: 1
Ось 6-10b12х50 – 9650
1
25

Номер детали на чертеже:

25

Ось

Заводской номер: Ось 6-10b12х65 – 9650 Количество на модель: 2
Ось 6-10b12х65 – 9650
2
26

Номер детали на чертеже:

26

Ось

Заводской номер: Ось 6-20b12х80 – 9650 Количество на модель: 2
Ось 6-20b12х80 – 9650
2
27

Номер детали на чертеже:

27

Гидроцилиндр

Заводской номер: ВНС 01.32.20.260 Количество на модель: 2
ВНС 01.32.20.260
2
28

Номер детали на чертеже:

28

Гидроцилиндр

Заводской номер: ВНС 01.35.25.250 Количество на модель: 1
ВНС 01.35.25.250
1
