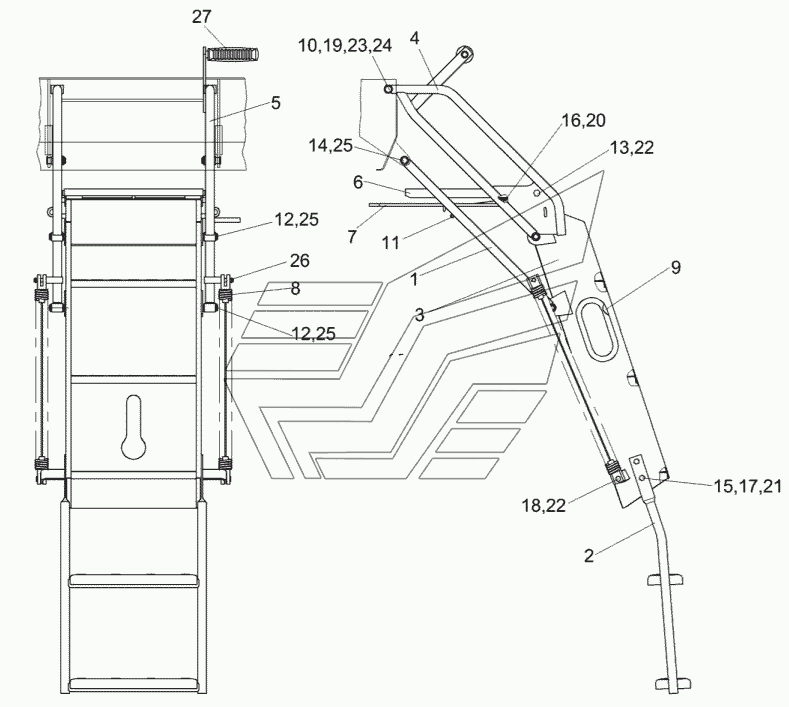

Установка трапа КЗК-812-0117000 КЗС-812С. Каталог 2014г.

Крыша КЗК-8А-2-0124000 КЗС-812С Механизм фиксации трапа КЗС 0117100 КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа

Заводской номер: КЗК-812-0117000 Количество на модель: 1
КЗК-812-0117000
1

Номер детали на чертеже:

Трап

Заводской номер: КЗК-812-0117100 Количество на модель: 1
КЗК-812-0117100
1
1

Номер детали на чертеже:

1

Рамка

Заводской номер: КЗК-812-0117110 Количество на модель: 1
КЗК-812-0117110
1
2

Номер детали на чертеже:

2

Подножка

Заводской номер: КЗК-812-0117120 Количество на модель: 1
КЗК-812-0117120
1
3

Номер детали на чертеже:

3

Лестница

Заводской номер: КЗК-812-0117130 Количество на модель: 1
КЗК-812-0117130
1
4

Номер детали на чертеже:

4

Поручень левый

Заводской номер: КЗК-7-0117060 Количество на модель: 1
КЗК-7-0117060
1
5

Номер детали на чертеже:

5

Поручень правый

Заводской номер: КЗК-7-0117070 Количество на модель: 1
КЗК-7-0117070
1
6

Номер детали на чертеже:

6

Площадка

Заводской номер: КЗС0117040 Количество на модель: 1
КЗС0117040
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: КЗС0117050 Количество на модель: 1
КЗС0117050
1
8

Номер детали на чертеже:

8

Пружина

Заводской номер: КЗС0117080А Количество на модель: 2
КЗС0117080А
2
9

Номер детали на чертеже:

9

Уплотнение

Заводской номер: КЗК-7-0117001 Количество на модель: 2
КЗК-7-0117001
2
10

Номер детали на чертеже:

10

Ось

Заводской номер: КЗК-7-0117602 Количество на модель: 2
КЗК-7-0117602
2
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КЗК0117001 Количество на модель: 2
КЗК0117001
2
12

Номер детали на чертеже:

12

Ось

Заводской номер: КЗС0117606А Количество на модель: 2
КЗС0117606А
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: КЗС0117607 Количество на модель: 2
КЗС0117607
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: КЗС0117608А Количество на модель: 2
КЗС0117608А
2
15

Номер детали на чертеже:

15

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6eх20-7796 Количество на модель: 4
БолтМ10-6eх20-7796
4
16

Номер детали на чертеже:

16

Винт B.М6-6eХ12-17473

Заводской номер: ВинтB.М6-6eХ12-17473 Количество на модель: 2
ВинтB.М6-6eХ12-17473
2
17

Номер детали на чертеже:

17

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 4
ГайкаМ10-6G-5915
4
18

Номер детали на чертеже:

18

Ось 6-10 b12х32-9650

Заводской номер: 6-10b12х32-9650 Количество на модель: 2
6-10b12х32-9650
2
19

Номер детали на чертеже:

19

Гайка М18-6G-2526

Заводской номер: ГайкаМ18-6G-2526 Количество на модель: 2
ГайкаМ18-6G-2526
2
20

Номер детали на чертеже:

20

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 2
Шайба6Т.65Г-6402
2
21

Номер детали на чертеже:

21

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 4
Шайба10Т.65Г-6402
4
22

Номер детали на чертеже:

22

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 2
Шайба12Т.65Г-6402
2
23

Номер детали на чертеже:

23

Шайба 18.65Г-6402

Заводской номер: Шайба18.65Г-6402 Количество на модель: 2
Шайба18.65Г-6402
2
24

Номер детали на чертеже:

24

Шайба C.18.01-11370

Заводской номер: ШайбаC.18.01-11370 Количество на модель: 2
ШайбаC.18.01-11370
2
25

Номер детали на чертеже:

25

Кольцо В16-13942

Заводской номер: В16-13942 Количество на модель: 2
В16-13942
2
26

Номер детали на чертеже:

26

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 4
Шплинт3,2х20-397
4
27

Номер детали на чертеже:

27

Рукоятка руля левая А, ОН 2307-017-69

Заводской номер: 3.115-34120 Количество на модель: 1
3.115-34120
1
