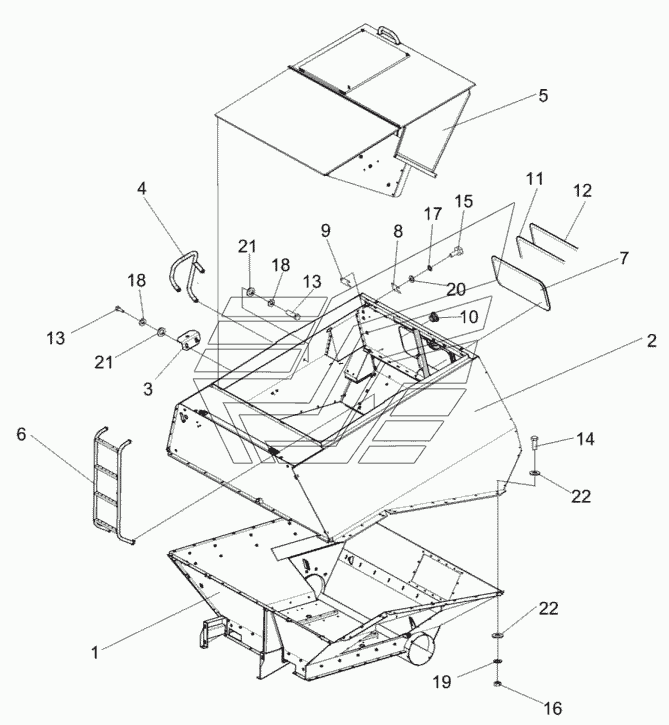

Бункер КЗК-812C-0229000-01 (лист 3) КЗС-812С. Каталог 2014г.

Бункер КЗК-812C-0229000-01 (лист 2) КЗС-812С Установка шнека КЗК 0206030Б КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бункер

Заводской номер: КЗК-812С-0229000-01 Количество на модель: 1
КЗК-812С-0229000-01
1
1

Номер детали на чертеже:

1

Основание

Заводской номер: КЗК-7-0229010 Количество на модель: 1
КЗК-7-0229010
1
2

Номер детали на чертеже:

2

Проставка

Заводской номер: КЗК-812-0229050-01 Количество на модель: 1
КЗК-812-0229050-01
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК-7-0203070 Количество на модель: 2
КЗК-7-0203070
2
4

Номер детали на чертеже:

4

Поручень

Заводской номер: КЗК-7-0203170 Количество на модель: 1
КЗК-7-0203170
1
5

Номер детали на чертеже:

5

Крыша бункера

Заводской номер: КЗК-7-0204000 Количество на модель: 1
КЗК-7-0204000
1
6

Номер детали на чертеже:

6

Лестница

Заводской номер: КЗК-10-0203240 Количество на модель: 1
КЗК-10-0203240
1
7

Номер детали на чертеже:

7

Стекло

Заводской номер: КЗК0204002 Количество на модель: 1
КЗК0204002
1
8

Номер детали на чертеже:

8

Накладка

Заводской номер: КЗК-7-0203483 Количество на модель: 1
КЗК-7-0203483
1
9

Номер детали на чертеже:

9

Накладка

Заводской номер: КЗК-7-0203484 Количество на модель: 2
КЗК-7-0203484
2
10

Номер детали на чертеже:

10

Заглушка транспортная

Заводской номер: КИС0118012 Количество на модель: 6
КИС0118012
6
11

Номер детали на чертеже:

11

Уплотнитель

Заводской номер: КИС0120003Г-06 Количество на модель: 1
КИС0120003Г-06
1
12

Номер детали на чертеже:

12

Замок уплотнителя

Заводской номер: КИС0120015Д-06 Количество на модель: 1
КИС0120015Д-06
1
13

Номер детали на чертеже:

13

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6eх16-7796 Количество на модель: 7
БолтМ8-6eх16-7796
7
14

Номер детали на чертеже:

14

Болт М10-6eх25-7796

Заводской номер: БолтМ10-6eх25-7796 Количество на модель: 35
БолтМ10-6eх25-7796
35
15

Номер детали на чертеже:

15

Болт М6-6eх12-7798

Заводской номер: БолтМ6-6eх12-7798 Количество на модель: 3
БолтМ6-6eх12-7798
3
16

Номер детали на чертеже:

16

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 41
ГайкаМ10-6G-5915
41
17

Номер детали на чертеже:

17

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 25
Шайба6Т.65Г-6402
25
18

Номер детали на чертеже:

18

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 29
Шайба8Т.65Г-6402
29
19

Номер детали на чертеже:

19

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 50
Шайба10Т.65Г-6402
50
20

Номер детали на чертеже:

20

Шайба С6.01-6958

Заводской номер: ШайбаС6.01-6958 Количество на модель: 15
ШайбаС6.01-6958
15
21

Номер детали на чертеже:

21

Шайба С8.01-6958

Заводской номер: ШайбаС8.01-6958 Количество на модель: 15
ШайбаС8.01-6958
15
22

Номер детали на чертеже:

22

Шайба С10.01-6958

Заводской номер: ШайбаС10.01-6958 Количество на модель: 70
ШайбаС10.01-6958
70
